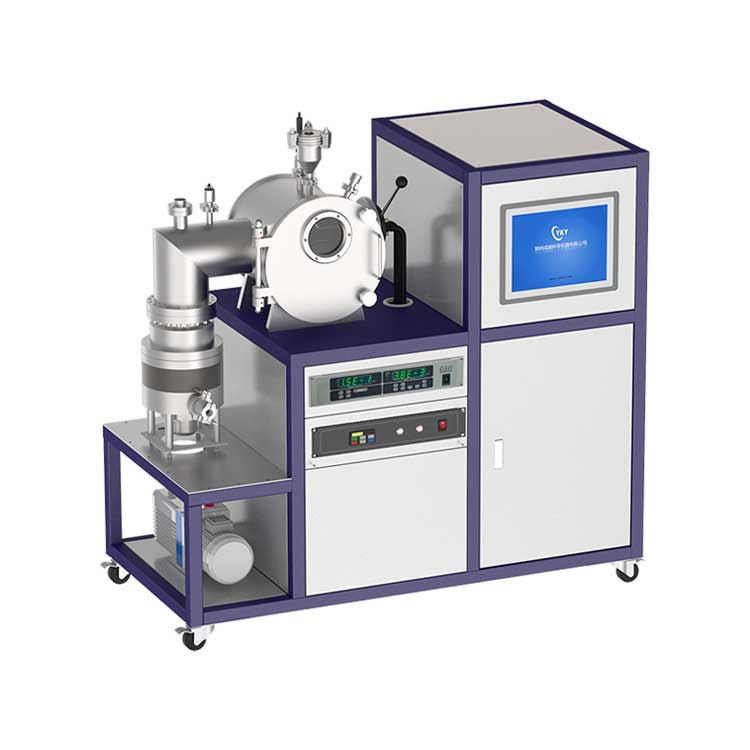

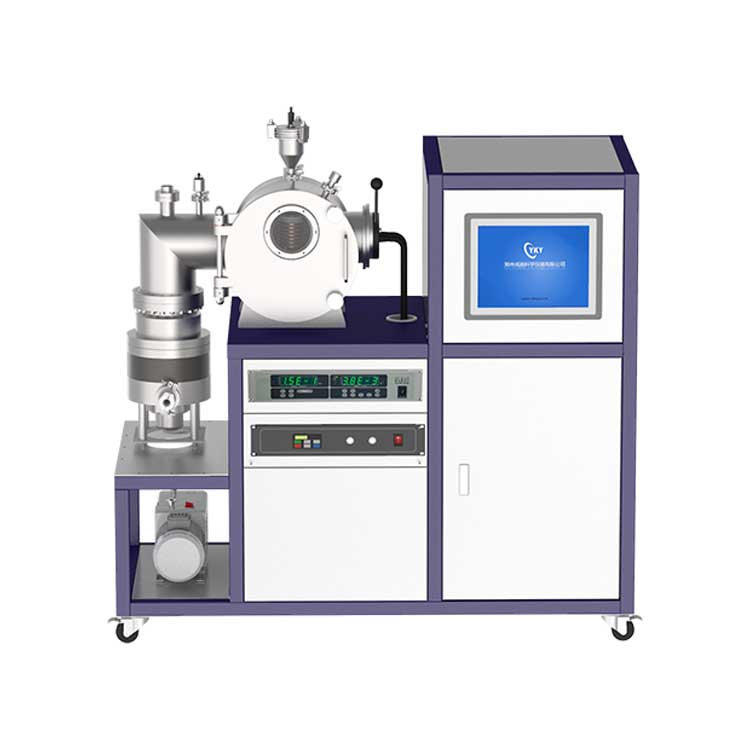

Высокотемпературная вакуумная электропечь с вольфрамовым нагревателем

Название параметра

Значение параметра

Входное напряжение питания

380 В

Количество фаз электроснабжения

3

Частота входного питания

50 Гц

Максимальная выходная мощность

45 кВт

Максимальная рабочая температура

2300°С

Количество зон контроля температуры

1

Размер рабочей зоны

Диаметр 140 мм, длина 160 мм

Уровень холодного вакуума

6,67*10-3 Па

Расход

3 Па/ч

Средства контроля температуры

0-1600°C - вольфрам-рениевая термопара в защитной оболочке (оболочка термопары выдерживает нагрев до 2000 °С) 1600-2300°C - двухдиапазонный японский инфракрасный пирометр Chino (рабочие длины волн 0,9 мкм и 1,55 мкм, скорость отклика 2-15 мс)

Ошибка контроля рабочей температуры

≤ ±1°С

Возможность работы в инертной среде

ДА

Инертная среда

аргон

Давление инертного газа в рабочей камере

0,015 МПа

Средство контроля технических процессов

Программируемый логический контроллер с сенсорным дисплеем в составе блока управления

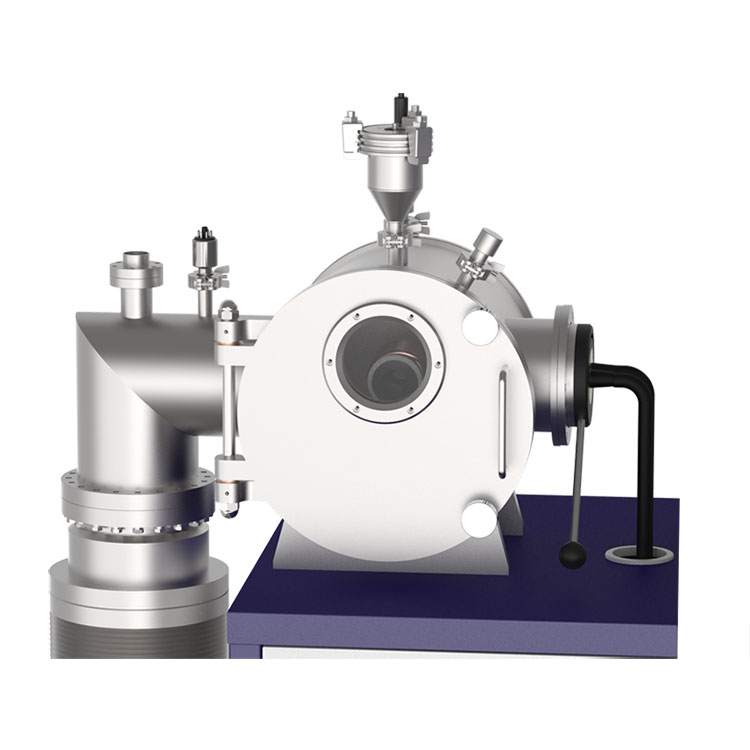

Конструкция вакуумной камеры печи

Вертикальный цилиндр с двойными стенками и встроенной системой водяного охлаждения. Внутренний и внешний слои изготовлены из нержавеющей стали SUS304. Внутренние стенки камеры отполированы до зеркального блеска (класс отделки не нижеD6). Верхний и нижний фланцы, изготовленные из нержавеющей стали, приварены к двухслойному корпусу печи. Фланец имеет уплотнительную канавку, в которой закреплено уплотнительное кольцо. Уплотнение и фланцы охлаждаются водой, чтобы предотвратить старение уплотнительного кольца, что дополнительно обеспечивает герметичность камеры. В корпусе печи имеются отверстия для вакуумного насоса и термопары, а сбоку печи есть окно для визуального осмотра. Нижняя часть корпуса печи интегрирована с механическим подъемным устройством для погрузки и разгрузки.

Материал нагревателя

Энергосберегающая вольфрамовая сетка (чистота 99%). Сетка соединена с электродами. Трансформатор подключен к 3 электродам через медные шины. Нагревательный элемент, электрод и трансформатор образуют схему управления с низким энергопотреблением.

Теплоизоляция камеры печи

Изготовлена из 2 слоев вольфрама (внутренний слой) и 7 слоев молибдена (внешний слой), соединенных держателем из нержавеющей стали SUS304.

Крышка печи

Она имеет двухслойную конструкцию из нержавеющей стали со встроенным водяным охлаждением. Внутренняя стальная стенка отполирована до зеркального блеска (класс обработки поверхности не меньше D6).

Система водяного охлаждения корпуса печи

Система водяного охлаждения состоит из системы труб и кранов, системы световой и звуковой аварийной сигнализации и аварийного отключения электроснабжения. Плита оснащена интеллектуальным устройством водяного охлаждения, которое используется для охлаждения плиты и сопутствующих устройств (расход воды - 85 л/ч, резервный объем воды - 155 л, холодопроизводительность 29,5 кВт).

Вакуумная система

Вакуумная система состоит из механического вакуумного насоса с пластиковым ротором TRP-48 с прямым приводом (скорость откачки 14 л/с, максимальное давление 0,4 Па); диффузионного насоса (скорость откачки 2000 л/с, предельное давление 0,00007 Па); вакуумной заслонки (Ø200 мм); впускного и выпускного клапанов для инертного газа; вакуумного фильтра; пневматических низковакуумных кранов; композитного вакуумметра; труб из нержавеющей стали.

Печь оснащена небольшим воздушным компрессором, который открывает или закрывает пневматические клапаны.

Средство контроля уровня вакуума

Для измерения вакуума используется составной вакуумметр с цифровым дисплеем, который может обеспечить непрерывное измерение вакуума (диапазон измерений – 100000 Па - 0,00001 Па).

Электрическая система управления

В системе управления используется низковольтный сильноточный трансформатор. Используются электрические компоненты Omron с высокоточным управлением. Электрический шкаф управления изготовлен в соответствии со стандартами Rittal и прост в эксплуатации.

Электрическая система управляется с помощью программируемых логических контроллеров, параметры отображаются на сенсорном экране. Пользователь может устанавливать температуру, вакуум и программировать, касаясь экрана. Есть возможность экономии технологических режимов (температуры, вакуума и расхода газа). Текущее состояние всех параметров отображается непосредственно на сенсорном экране. Контроль температуры может осуществляться как автоматически (благодаря функции автоматического ПИД-регулирования), так и вручную в соответствии с требованиями пользователя.

Система оснащена функцией безопасного использования, отключает питание в случае перегрева, когда прекращается подача воды, имеет необходимую световую и звуковую сигнализацию и обязательный аварийный выключатель.

Система электроснабжения нагревателя

Трансформатор низкого напряжения и высокого тока (преобразует 380В в 36В).

Система открытия вакуумной камеры

Подъемное устройство имеет двухслойную конструкцию из нержавеющей стали со встроенным водяным охлаждением. Крышка печи поднимается и опускается с помощью электродвигателя, что обеспечивает удобный доступ к камере.

Модель

Стоимость, доллары США

High temperature vacuum electric furnace with a tungsten heater

По запросу
