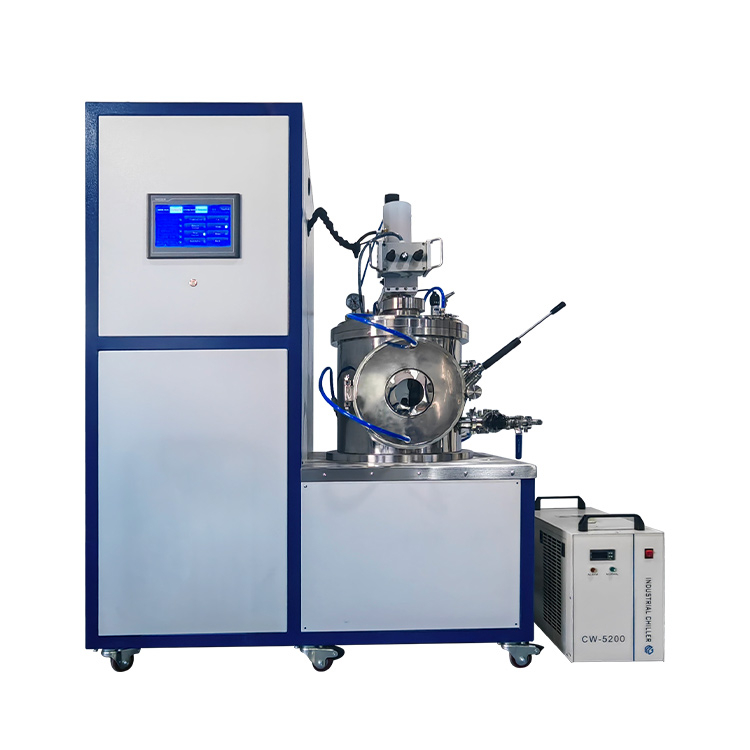

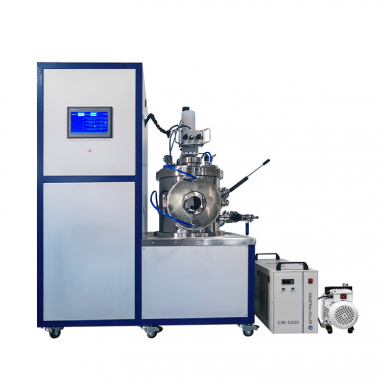

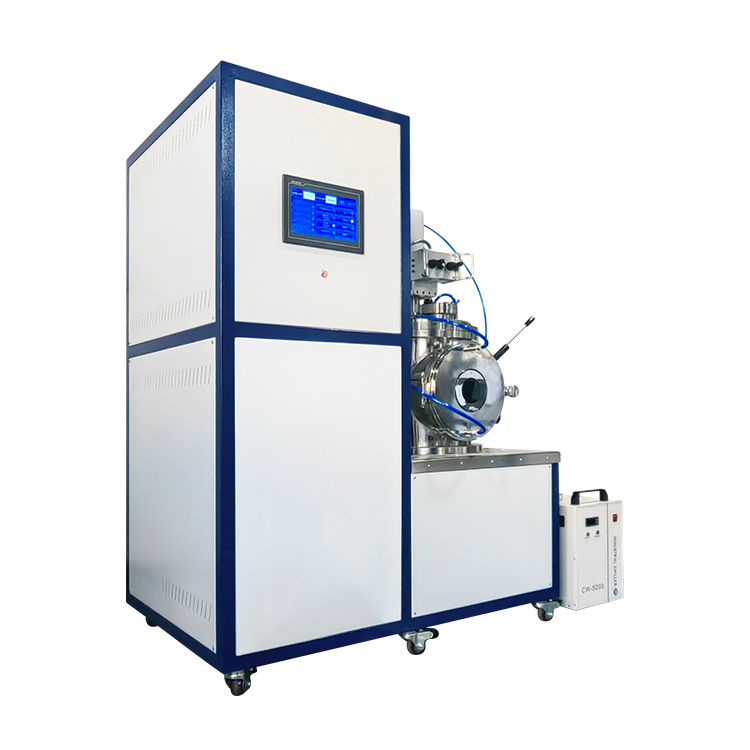

Сверхвысокотемпературная вакуумная дуговая печь большой емкости с неплавящимся материалом

Вакуумная дуговая печь со сверхвысокой температурой и большой производительностью - это разновидность вакуумной дуговой печи, тщательно разработанная нашей компанией в соответствии с экспериментальными требованиями научно-исследовательских подразделений, которая в основном используется для: плавки тугоплавких металлов и сплавов.

Технические характеристики

1. Использование оборудования:

Вакуумная дуговая печь сверхвысокой температуры и большой емкости без расходования - это разновидность вакуумной дуговой печи, тщательно разработанная и спроектированная нашей компанией в соответствии с экспериментальными требованиями научно-исследовательских подразделений, которая в основном используется для: плавки тугоплавких металлов и сплавов, плавки, очистки, раскисления, удаления примесей и так далее. Они особенно подходят для вакуумной плавки или приготовления небольших партий новых материалов в университетах и научно-исследовательских институтах.

2. Состав оборудования:

В основном они состоят из вакуумной камеры дуговой плавки, дугового пистолета, источника питания для дуговой плавки, медного тигля с водяным охлаждением на пяти станциях, переворачивающего манипулятора, тракта рабочего газа, системы откачки, системы измерения вакуума и электрического управления, монтажной машины и других деталей.

3. Основное описание конструкции:

Данный продукт в основном состоит из вакуумной камеры дуговой плавки, верхнего электрода, нижнего электрода и механизма открывания дверцы печи, механизма электрического подъема верхнего электрода, вакуумной системы и системы питания дуги.

Вакуумная камера дуговой плавки 3.1: Используется двухслойная конструкция с водяным охлаждением. Внутренний и внешний слои сварены из нержавеющей стали, поверхность матовая, а внутренняя стенка точно отполирована. Корпус печи снабжен переворачивающим манипулятором, который используется для плавления и переворачивания образцов. Имеется смотровое окно, вакуумный интерфейс, загрузочный и выпускной клапан и т.д., А на крышке печи имеется верхний интерфейс электрода с новой структурой и красивым внешним видом.

3.2 Верхний электрод и подъемное устройство верхнего электрода: верхний электрод и подъемное устройство, использующие универсальную конструкцию типа гнезда, могут свободно вращаться на 360 градусов, подъем электрода осуществляется с помощью винтового подъема, электрической регулировки, регулировка портативна и гибка. Интерфейс соединен сварным сильфоном для обеспечения надежной вакуумной герметизации.

3.3 Откройте дверцу печи: откройте дверцу печи вручную, это обеспечивает простоту в эксплуатации, простоту загрузки и выгрузки материалов.

3.4 Медный тигель с водяным охлаждением: медный тигель с водяным охлаждением изготовлен из меди, сконфигурирован с различными объемами, может быть выбран в зависимости от количества плавящихся материалов.

3.5 Вакуумная система: Вакуумная система состоит из молекулярного насоса с магнитной левитацией + безмасляного предварительного насоса + композитного вакуумметра Infocon BPG400, трех пневматических вакуумных клапанов и различных трубопроводов для обеспечения степени вакуума выше 8x10-4Pa.

4.6 Система управления мощностью: система управления и корпус печи имеют интегрированную конструкцию и оснащены аналоговым экраном, а кнопка управления имеет централизованную модульную компоновку в соответствии с функциональным назначением и оснащена аналоговой графикой, которая хорошо узнаваема и проста в эксплуатации. В дуговом источнике питания используется специальный источник питания для дуговой плавки, который обладает высоким коэффициентом безопасности и высокой стабильностью. Схема оснащена водяным сигналом тревоги и функцией защиты.

4. Характеристики оборудования:
5. Корпус печи выполнен из нержавеющей стали 304, имеет красивый внешний вид и никогда не ржавеет.
6. Вакуумная камера оснащена вертикальной двухслойной цилиндрической конструкцией водяного охлаждения, которая может осуществлять вакуумную плавку в течение длительного времени
7. Оснащен обзорным окном с большой апертурой, позволяет наблюдать за ситуацией плавки в печи в режиме реального времени и оснащен фильтром против ослепления.
8. Высокая температура плавки, температура может достигать 3500 градусов.
9. Импульсный источник питания для дуговой плавки, высокая эффективность и длительный срок службы. 5. Оснащен операционным столом и манипулятором для повышения удобства работы.
10. Оснащен системой управления с сенсорным дисплеем, управляющие данные отображаются визуально, а эксплуатация оборудования проста и непринужденна без профессионального обучения. Запись данных о степени вакуума / давлении / токе плавления / напряжении плавления
11. Оснащенный импортным вакуумным блоком, с задвижкой, отсечным клапаном, клапаном боковой откачки, позволяет достичь запрограммированного автоматического вакуума с защитой безопасности, может эффективно предотвращать неправильную работу, вызванную искусственным повреждением молекулярного насоса.
12. С блоком водяного охлаждения, без дополнительной установки охлаждающей воды. 9. Оснащен профессиональным импортным инфракрасным датчиком температуры, может контролировать температуру плавления, может быть защитой от перегрева.
13. Медно-вольфрамовый электрод с водяным охлаждением может перемещаться на 360 градусов, обеспечивая гибкую работу, при этом оснащен несколькими наборами тиглей с водяным охлаждением, в зависимости от количества плавящихся материалов для установки соответствующего тигля.
14. С помощью манипулятора материал можно переворачивать в процессе плавки, чтобы сделать расплав материала более равномерным
15. Образец может быть порошкообразным, волокнистым, стружечным и буровым шламом, гранулированным, полосовым, кольцевым, песком и так далее.
16. Оснащен профессиональной камерой для наблюдения за процессом плавления, на экране дисплея имеется цветное напоминание, программное обеспечение можно использовать для записи процесса для достижения визуализации процесса плавления.

Технические параметры
