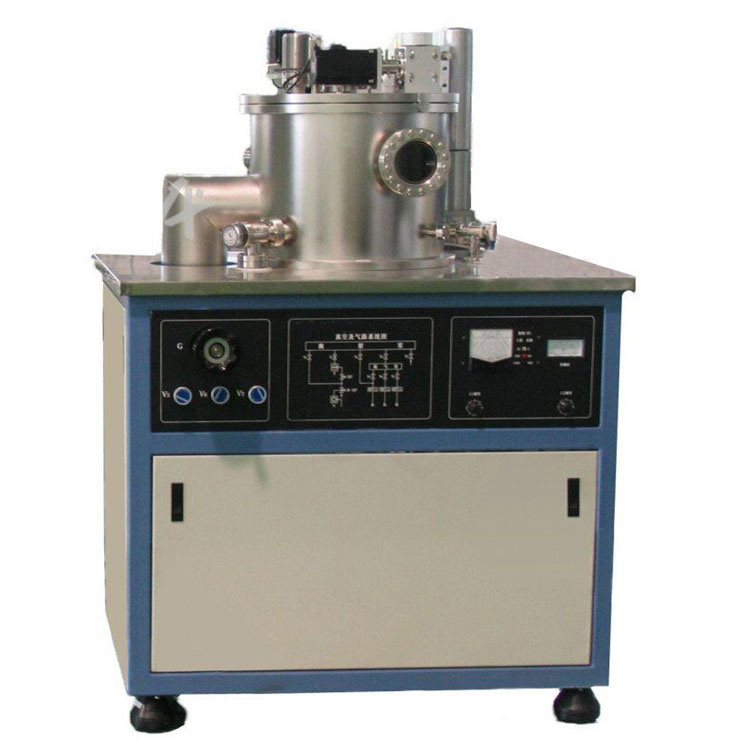

Однокамерная система магнетронного распыления в основном состоит из вакуумной камеры для распыления, мишени для магнетронного распыления, нагревательной платформы с водяным охлаждением подложки, тракта рабочего газа, системы отбора воздуха, измерения вакуума, электронной системы управления и установочной машины.
Технические характеристики
Система однокамерного магнетронного распыления используется для получения новых тонкопленочных материалов, таких как нанометровые однослойные и многослойные функциональные пленки, твердые пленки, металлические пленки, полупроводниковые пленки и диэлектрические пленки. Ее можно широко использовать при исследовании тонкопленочных материалов и производстве небольших партий. Ее можно широко использовать в университетах и колледжах, научно-исследовательских институтах по подготовке тонкопленочных материалов и небольших партий.
Технические параметры
|
Вакуумная камера |
Вакуумная камера круглого типа, размер: dia. 450×350 мм |
|
|
Конфигурация вакуумной системы |
Составной молекулярный насос, механический насос, задвижка |
|
|
предельное давление |
≦6,67*10-5Па (После дегазации при выпекании) |
|
|
Время восстановления вакуума |
До 6,6* 10-4 Па за 40 минут. (система ненадолго очищает атмосферу и заполняется сухим азотом для начала откачки) |
|
|
Компонент-мишень для магнетрона |
3 комплекта постоянных магнитных мишеней; диаметр мишени 60 мм (одна из мишеней может распылять ферромагнитный материал). Радиочастотный диапазон и отсечка постоянного тока каждой мишени совместимы; расстояние между мишенью и образцом регулируется от 90 мм до 100 мм; при прямом восходящем распылении расстояние между мишенью и образцом регулируется от 40 мм до 80 мм. |
|
|
Вращающийся стол для нагрева подложки с водяным охлаждением |
Структура подложки |
Нагрев подложки и водяное охлаждение работают независимо, и нагревательная печь может быть заменена подложками с водяным охлаждением |
|
Размер образца |
Диаметр 30 мм |
|
|
Режим движения |
Подложка может вращаться непрерывно, а скорость вращения составляет 5-10 об/мин |
|
|
Нагрев |
Максимальная температура 600℃±1℃ |
|
|
Отрицательное смещение подложки |
-200 В |
|
|
Система газовых каналов |
2-канальный регулятор массового расхода (MFC) |
|
|
Дополнительные детали поворотный стол для нагрева опорной плиты с 6 станциями |
При удалении одной подложки платформа для нагрева воды может быть заменена на поворотном столе. Одновременно можно размещать 6 листов подложек толщиной 30 мм; Среди шести станций одна из них установлена с нагревательной печью, в то время как остальные представляют собой подложки естественного охлаждения. Максимальная температура нагрева подложки: 600℃±1℃ |
|
|
Компьютерная система управления |
Управление вращением образца, переключателем перегородок, идентификацией цели и т.д. |
|
|
Занятый этаж |
Основная машина |
1300×800 мм2 |
|
Электрический шкаф |
700×700мм2 |
|
|
Модель |
Стоимость, доллары США |
|
Single chamber magnetron sputtering system
|
По запросу |
