Программируемый однокамерный магнетронный распылитель широко используется в полупроводниковой, светодиодной, фотоэлектрической и других отраслях промышленности. Он в основном используется для получения тонкой пленки из различных металлических, полупроводниковых и диэлектрических материалов и может удовлетворить потребности научных исследований и мелкосерийного производства.
Технические характеристики
Программируемая однокамерная машина для магнетронного распыления представляет собой однокамерную конструкцию, состоящую в основном из вакуумной камеры для распыления, мишени для магнетронного распыления, ионной бомбардировки, вращающейся подложки, системы оптического нагрева, источника питания для распыления, тракта рабочего газа, системы сбора вакуума, установочной машины, измерения вакуума, водяного охлаждения, системы сигнализации и управления и т.д.
Система управляется IPC и PLC с двумя режимами автоматического и ручного управления. Помимо подачи образца, все остальные процессы осуществляются на сенсорном экране. Он обеспечивает взаимодействие человека и машины, такое как вакуумная система, настройка процесса распыления, система наполнения и вентиляции и т.д. В IPC вы можете задать параметры с помощью формулы, чтобы реализовать процедуру настройки процесса и параметров оборудования.

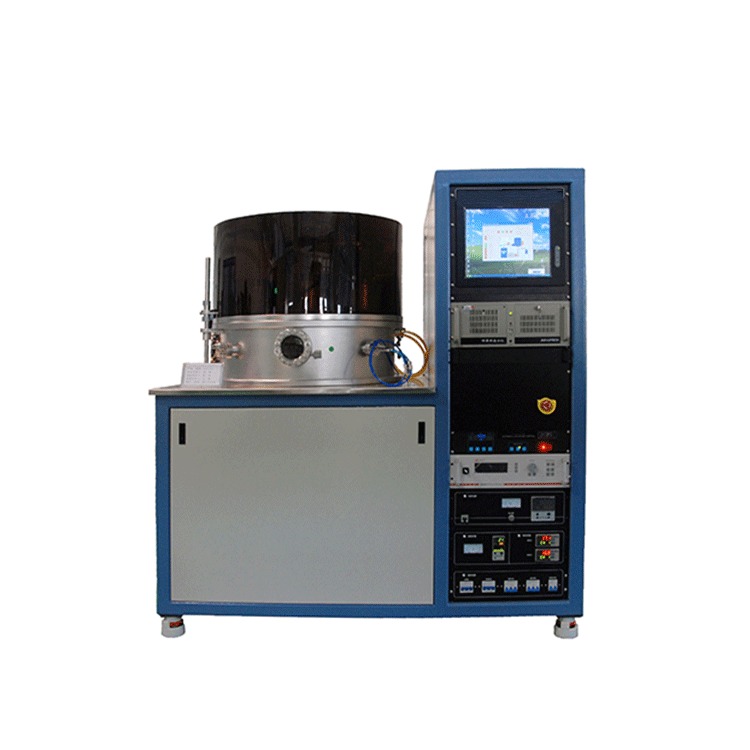

Программируемая однокамерная магнетронная напыляющая машина
Технические параметры
|
Предел вакуума в камере распыления |
≤8,0×10-6Па |
|
|
Время восстановления вакуума |
Система была откачана из атмосферы до 1,0× 10-3 Па в течение 15 минут |
|
|
Однородность |
Неравномерность толщины пленки≤±5%; неравномерность между срезами≤±5%; Неоднородность между партиями≤±5% |
|
|
Вакуумная камера для распыления |
Цилиндрическая конструкция, размер 800 мм x 250 мм |
|
|
Система магнетронного распыления |
Мишень с постоянным магнитом 4, размер мишени 6 дюймов; Один импортный источник питания (опционально ВЧ или импульс постоянного тока); Скорость распыления: 0,5 ~ 5 ангстрем в секунду (целевое значение Al) |
|
|
Вращающаяся опорная плита |
6 дюймов 6 штук (4 дюйма 12 штук или 3 дюйма 16 штук); Скорость вращения подложки составляет 3 ~ 15 оборотов в минуту, регулируется плавно, а рабочий стол из композитных материалов с общим вращением является дополнительным |
|
|
Система легкого нагрева |
Температура нагрева образца: от комнатной температуры до 250 ℃, непрерывно регулируется; Неравномерность температуры подложки: ≤±10 ℃; Метод контроля температуры - автоматический контроль температуры с помощью ПИД-регулятора и цифрового дисплея, оснащенный импортным измерителем контроля температуры. |
|
|
Канал для рабочего газа |
2-канальный регулятор массового расхода (MFC) |
|
|
Состав газового насоса |
Крионасос (импортный), комплект сухих насосов Roots, воздушная задвижка (импортная), трубы |
|
|
Измерение вакуума |
Системный вакуум, рабочий вакуум и вакуум подложки были точно измерены с помощью 2 вакуумметров (импортных); степень вакуума может быть визуально отображена на сенсорном экране промышленного компьютера; степень вакуума в процессе нанесения покрытия методом распыления можно точно контролировать. |
|
|
Система управления |
Всей системой можно управлять с помощью IPC (сенсорный экран) и ПЛК (импортный) |
|
|
Площадь помещения |
Основной комплект |
1500 ×1000 мм2 |
|
электрический шкаф управления |
700 × 700 мм2 (одна) |
|
|
Модель |
Стоимость, доллары США |
|
Programmable single chamber magnetron sputtering coater
|
По запросу |
