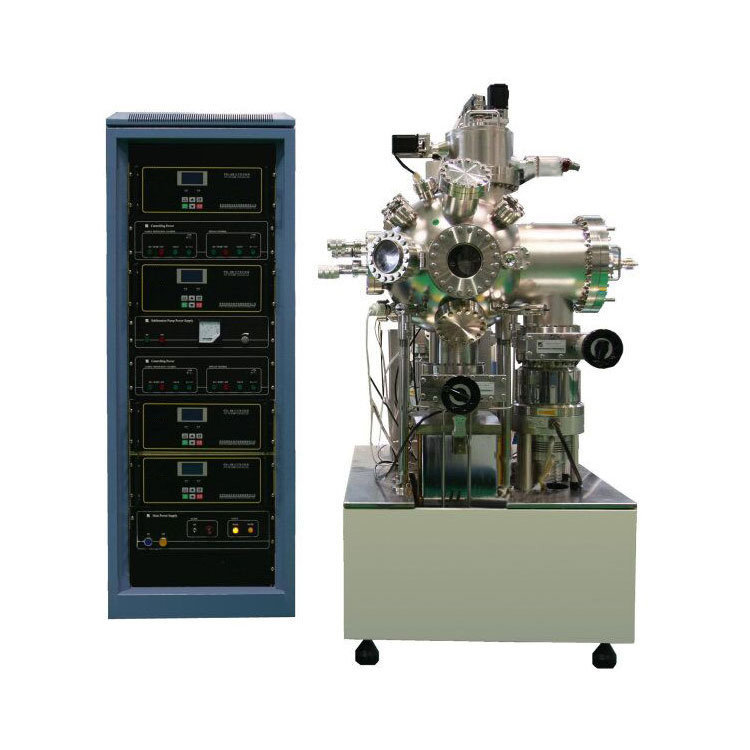

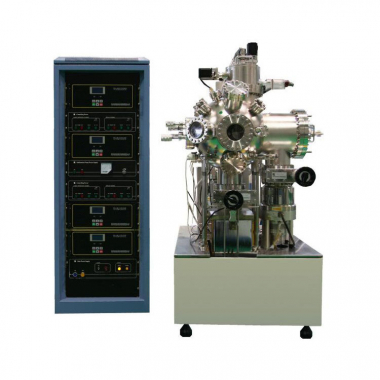

Двухкамерная импульсная лазерная установка для нанесения покрытия состоит из вакуумной камеры (основная камера распыления, камера ввода образца), механизма переноса образца, рамки для образцов, вращающегося стола-мишени, вакуумного отвода, измерения вакуума, электрического управления, газораспределения, компьютерного управления и других частей.
Технические характеристики
Двухкамерный импульсный лазерный станок для нанесения покрытий используется для выращивания оптических кристаллов, сегнетоэлектриков, ферромагнетиков, сверхпроводников и тонкопленочных материалов из органических соединений, подходит для выращивания тонкопленочных материалов с высокой температурой плавления, многоэлементных и сложных слоистых сверхрешеток, содержащих газовые элементы. Он широко используется при исследованиях и производстве тонкопленочных материалов в колледжах и университетах.
Технические параметры
|
Основная вакуумная система |
Сферическая структура, размер: диаметр 450 мм |
|
|
Система загрузки образцов |
Вертикальная цилиндрическая конструкция, размер: диаметр 150 × 150 мм |
|
|
Конфигурация вакуумной системы |
Основная вакуумная камера |
Механический насос, молекулярный насос, клапан |
|
Система загрузки образцов |
Механический насос и молекулярный насос (совместно с первичной камерой), клапан |
|
|
Предельное давление |
Основная вакуумная система |
≤6 * 10-6Па (после обжига и дегазации) |
|
Система загрузки образцов |
≤6 * 10-3 Па (после обжига и дегазации) |
|
|
Система восстановления вакуума |
Основная вакуумная система |
Давление может достигать 5x10-3Pa за 20 минут (система на короткое время подвергается воздействию атмосферы и заполняется сухим азотом для начала откачки) |
|
Система загрузки образцов |
Давление может достигать 5x10-3Pa за 20 минут (система на короткое время подвергается воздействию атмосферы и заполняется сухим азотом для начала откачки) |
|
|
Вращающаяся платформа-мишень |
Максимальный размер мишени составляет около 60 мм. Одновременно можно установить четыре материала для мишени, мишень меняется при вращательном движении; каждая мишень может вращаться независимо, скорость вращения: 5-60 об /мин |
|
|
Платформа для нагрева подложки |
Размер образца |
Dia. 51 |
|
Режим движения |
Подложкаte вращается непрерывно, скорость вращения: 5-60 об/мин |
|
|
Температура нагрева |
Максимальная температура нагрева подложки: 800 ℃ ± 1 ℃, контролируемая и регулируемая |
|
|
Система газового контура |
1-контурный регулятор массового расхода, 1-контурный нагнетательный клапан |
|
|
Дополнительные принадлежности |
Лазерное устройство |
Совместим с когерентным лазером 201 |
|
Устройство для сканирования лазерного луча |
Механическая платформа 2D-сканирования, выполняющая сканирование с двумя степенями свободы. |
|
|
Компьютерная система управления |
Функции управления включают общую цель преобразования, вращение мишени, вращение образца, контроль температуры образца, сканирование лазерным лучом и т.д. |
|
|
Площадь помещения |
Основной блок |
1800 * 1800 мм2 |
|
Электрический шкаф |
700 *700 мм2(один) |
|
|
Модель |
Стоимость, доллары США |
|
Dual chamber pulse laser coater |
По запросу |
