Осаждение Poly, SIN, SIO2 и других тонких пленок путем химической реакции в среде низкого давления, подходит для осаждения диэлектрического слоя пластины 6 ~ 12 дюймов, пассивирующего слоя и структурного слоя
Технические характеристики
|
Производство интегральных микросхем |
Осаждение затвора поликремния, осаждение слоя пассивации нитрида кремния, осаждение диэлектрического слоя диоксида кремния |
|
Производство силовых полупроводников |
Пассивационное осаждение слоев SiC-аппаратов, подготовка диэлектрического слоя GaN-аппаратов |
|
Усовершенствованная упаковка |
Осаждение изоляционного слоя TSV (через кремний), рост диэлектрического слоя для упаковки на уровне пластины |
|
Производство MEMS |
Тонкопленочное осаждение структурных слоев MEMS, подготовка защитных слоев для датчиков |
|
Исследование и разработка новых материалов |
Осаждение тонких пленок двумерных материалов (например, графена, углеродных нанотрубок) и подготовка пассивирующего слоя полупроводников третьего поколения |
|
Модель |
Стоимость, доллары США |
|

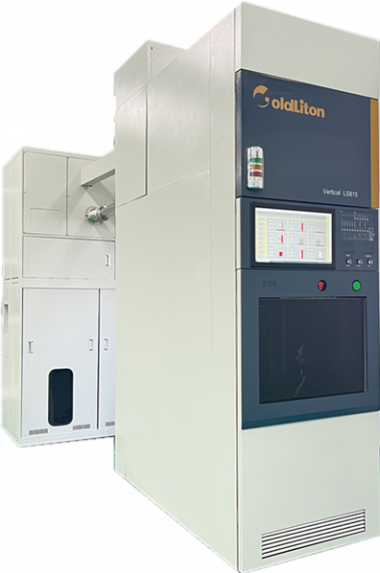

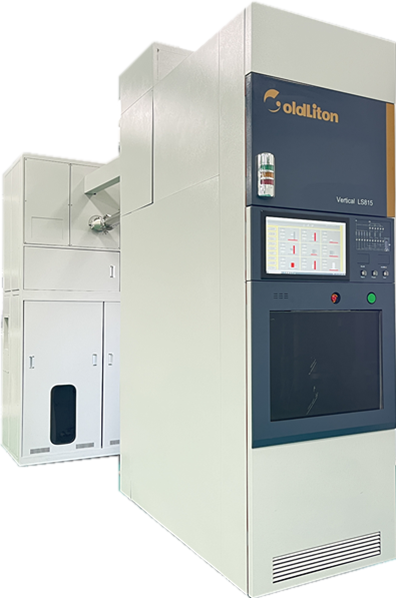

Вертикальное оборудование LPCVD |
По запросу |
