Технические характеристики
Вакуумные печи Clip Bond в основном используются для силовых устройств в процессе соединения Clip Bond. Вместо проволочных соединений (Wire Bond) используются металлические шины (Clip Bond) для снижения сопротивления корпуса, индуктивности и термического сопротивления. Используйте более совершенные процессы упаковки и технологии упаковки для решения проблем сварки силовых устройств в таких сценариях применения, как сильный ток и высокое напряжение.

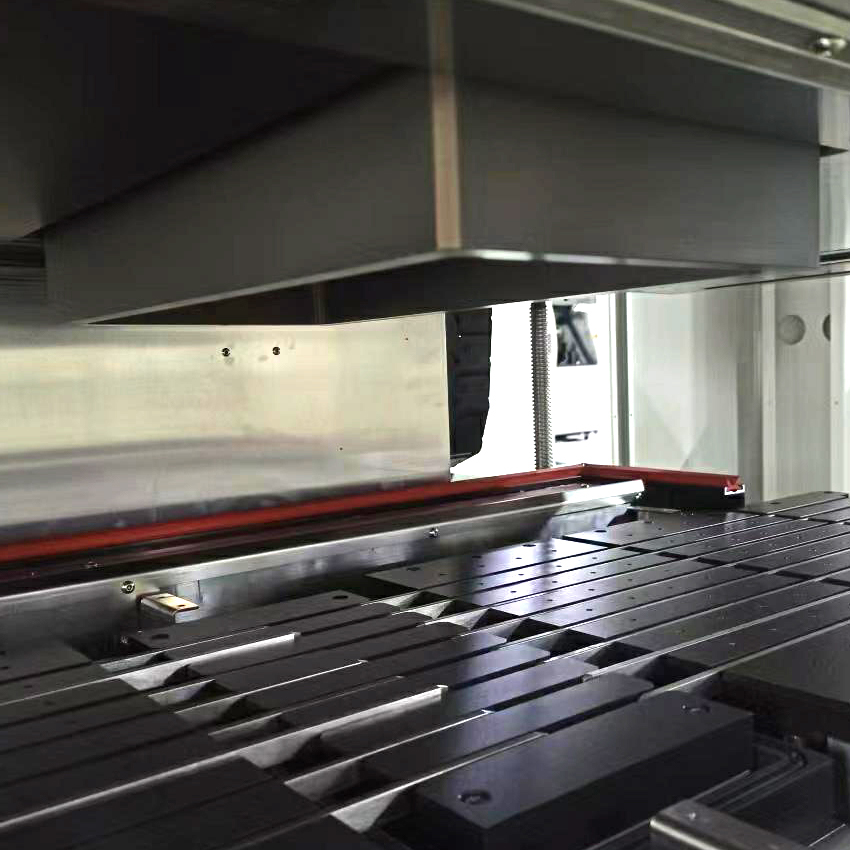

- Используется контактный нагрев горячей пластины, а температура сварки достигает 400°C.
- Выходное отверстие оборудования может быть оснащено дополнительным автоматическим оборудованием для нарезки кассет, и после полной загрузки кассета для оборудования автоматически получит напоминание о необходимости убрать ее, что может сократить время ожидания постоянного персонала в ожидании получения доски.
- Максимальный уровень пустот может быть снижен до менее чем 3%, а давление разрежения и скорость разрежения могут быть установлены отдельно.
- Вся область заполняется азотом, по всей области отбираются пробы, выполняется автоматический контроль, а концентрация кислорода составляет ≤50 PPM.
Технические параметры
|
Модель |
TCB-600V |
|
Габаритные размеры (Д*Ш*В) |
2900 x 1230 x 1650 мм (в направлении ширины не учитывается погрузочно-разгрузочный механизм) |
|
Цвет устройства |
компьютерный белый + темно-синий |
|
Количество зон нагрева |
вверх 5/вниз 6 (включая вакуумную зону, количество других температурных зон можно настроить) |
|
Количество зон охлаждения |
нижний 2 |
|
Количество вакуумных зон |
1 вакуумная зона |
|
Степень вакуума |
≥3 мбар |
|
Требования к объему вытяжного воздуха |
5-8 м³/мин выхлопы |
|
Электрические требования |
3 фазы, 380 В, 50/60 Гц (опционально: 3 фазы, 220 В, 50/60 Гц, опционально) |
|
Требования к источнику питания |
18кВт |
|
Время нагрева |
около 15 минут. |
|
Диапазон регулирования температуры |
комнатная температура ~ 400℃. |
|
Точность контроля температуры |
±1,0℃ |
|
Способ транспортировки |
транспортная шагающая балка |
|
Размер подложки (Д*Ш) |
Д: 50-120 мм Ш: 100-300 мм |
|
Высота конвейерной ленты |
900 ± 20 мм |
|
Давление потребности в азоте |
0,5 МПа - 0,7 МПа |
|
Потребление азота (стандартное) |
<50 ppm при 20-25 м³/ч (чистота азота 99,999%, минимум 4 кг/ см2) |
|
Механизм загрузки и разгрузки пластин с входом и выходом. |
необязательный |
|
Модель |
Стоимость, доллары США |
|

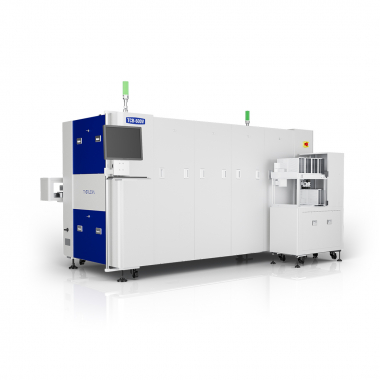

Вакуумная печь с зажимом Bond. |
Цена по запросу. |
