Номер модели: STGL-336-12-3
Кварцевая трубка (наружный диаметр): Φ100x1400 мм
Длина зоны нагрева: 300+300+300 мм
Постоянная температура: 1100℃
Максимальная температура: 1200 ° C
Корпус реактора: кварцевая трубка
Источник питания: 220 В / 7,8 кВт
Нагревательный элемент: резистивный провод из высококачественного сплава
Термопара: N-образного типа
Технические характеристики

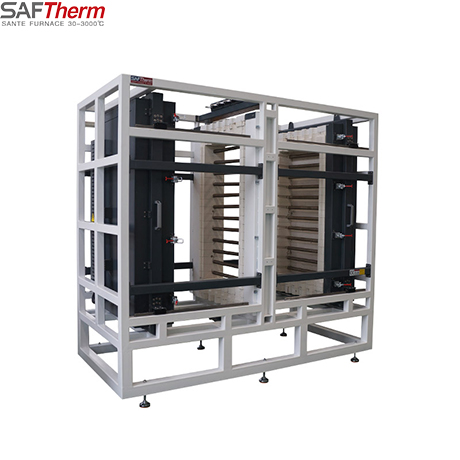

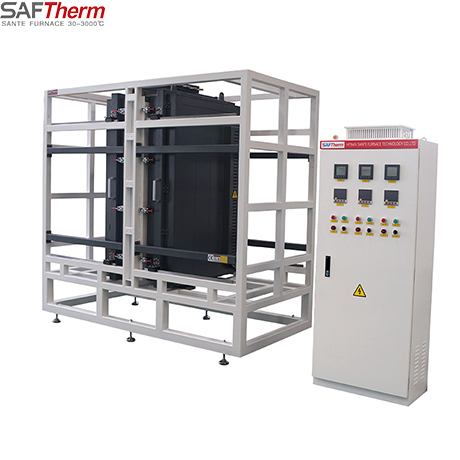

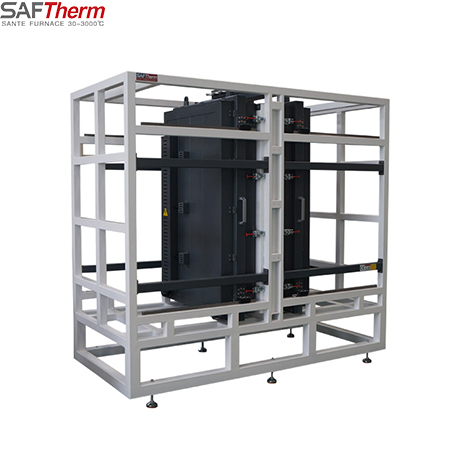

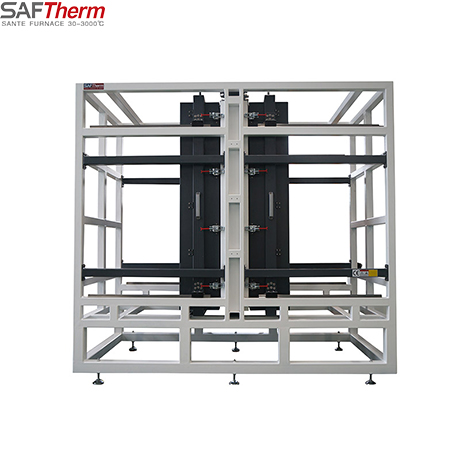

В вертикальную трубчатую печь можно загружать 10 заготовок труб. Продукция применяется в лабораториях колледжей и университетов, научно-исследовательских институтах, на заводах и предприятиях, а также используется в области высокотемпературной термообработки новых материалов, таких как металлургия, стекло, анодные и катодные материалы для литиевых батарей, двумерные материалы и так далее.
Корпус печи
- Корпус изготовлен из металлической низкоуглеродистой стали Q235, а его поверхность обладает электростатической стойкостью и устойчивостью к коррозии.
- Прочная двухслойная металлическая рама сочетается с теплоизоляционной конструкцией вентилятора, что обеспечивает низкую температуру поверхности печи
- Вертикальный режим работы, конструкция крышки с боковым открыванием
Огнеупорный материал
Многослойная изоляционная конструкция, состоящая из легкого глиноземистого керамического волокна и высококачественной основы из изоляционных плит, не содержит асбестовых компонентов, обеспечивает низкие теплопотери и низкое энергопотребление
Система отопления
- Высококачественный спиральный нагревательный элемент из резистивной проволоки HRE надежно закреплен на поверхности печи и нагревается за счет свободного теплового излучения в полости печи, что является энергосберегающим и эффективным решением, а также обеспечивает длительный срок службы
- Используется кольцевой нагрев с помощью резистивной проволоки для достижения хорошей равномерности нагрева в печи
- Разделенная на три температурные зоны, каждая из которых может нагреваться независимо друг от друга
Панель управления температурой
- PID с режимом управления SSR/SCR, точный контроль температуры
- Никель-хром-кремниевая термопара N-типа, стандартизованная на международном уровне, с диапазоном измерения температуры от 0 до 1300°C и длительным сроком службы
- Дверца печи оснащена предохранительным выключателем для отключения питания при открывании дверцы
Программный контроллер
- Современные контроллеры, отвечающие сложным технологическим требованиям
- Простое и непосредственное управление, гибкое программирование
- 30 программируемых сегментов для одной кривой
- Сигнализация о перегреве и неисправностях, автоматическая защита безопасности
- Функция создания вакуумной атмосферы
- С уплотнительным фланцем из нержавеющей стали марки 304 для создания вакуума или атмосферы в трубе печи
- Рабочая труба из высококачественного глинозема, а также рабочая труба из металла или кварцевого стекла могут быть выбраны для адаптации к различным условиям работы
Технические параметры
|
Модель |
STGL-40-12-3 |
STG-60-12-3 |
STG-80-12-3 |
STG-100-12-3 |
|
Размер трубы |
Φ40 x 1500 мм |
Φ60 x 1500 мм |
Φ80 x 1500 мм |
Φ100 x 1500 мм |
|
Номинальная температура |
1200℃ |
|||
|
Рабочая температура |
1100℃ |
|||
|
Зона нагрева |
300+300+300 мм |
|||
|
Напряжение / мощность |
220 В /5,4 КВТ |
220 В /7,8 КВТ |
380 В / 7,8 кВт |
380 В / 7,8 кВт |
|
Нагревательный элемент |
Проволока сопротивления из высокотемпературного сплава HRE |
|||
|
Материал камеры |
Поликристаллический материал из керамического волокна из неорганического оксида алюминия, полученный методом мокрой вакуумной фильтрации |
|||
|
Материал трубы |
Кварцевая трубка |
|||
|
Точность измерения температуры |
±1℃ |
|||
|
Термопара |
Термопара N-го типа |
|||
|
Регулятор температуры |
Интеллектуальный микрокомпьютерный прибор для PID-контроля температуры, SSR-контроль, функция самонастройки параметров PID; программируемые 4 группы из 8 программных сегментов, программируемое повышение температуры, программируемое сохранение тепла, программируемое охлаждение |
|||
|
Скорость нагрева |
1-25 ℃ / мин |
|||
|
Конструкция печи |
Интегрированная конструкция для контроля температуры печи; двухслойный кожух, циркуляция воздуха и теплоизоляция |
|||
|
Функция герметизации |
Оба конца трубы печи оснащены металлическими фланцами из нержавеющей стали в сочетании с прокладками из высокотемпературного FTPE, которые могут работать в условиях вакуума со степенью разрежения ≤5па (роторно-лопастной вакуумный насос). |
|||
|
Функция создания атмосферы |
На обоих концах фланца имеются воздухозаборники и выпускные отверстия. Манометр установлен на металлическом фланце. Прецизионный игольчатый клапан позволяет регулировать впуск и выпуск воздуха и может подавать защитные газы, такие как азот, аргон и водород. |
|||
|
Защита печи |
Модульное управление, звуковой и световой сигнал тревоги будут отправлены в случае перегрева или поломки соединительной муфты в рабочем процессе, и действие защиты будет совершено автоматически |
|||
|
Защита безопасности |
Оборудование оснащено автоматическим выключателем, который автоматически срабатывает в случае утечки короткого замыкания, что может обеспечить безопасность оборудования и операторов |
|||
|
Оболочка |
Высококачественная обработка заготовок из холоднокатаной стальной пластины на станке с CNC после сварки, шлифования, полировки, фосфатирования, поверхностного электростатического распыления пластикового порошка |
|||
|
Сертификат |
ISO9001 CE SGS TUV |
|||
|
Стандартная конфигурация |
1. Корпус печи 2. Регулятор температуры 3. Шнур питания длиной 3 метра 4. Термопара 5. Руководство по эксплуатации 6. Топочный крюк 7. Высокотемпературные перчатки 8. Заглушка трубы 9. Уплотнительный фланец |
|||
|
Дополнительные принадлежности |
1. Дополнительный роторно-лопастной вакуумный насос (степень разрежения ≤ 5па) 2. Дополнительный цифровой вакуумметр ((1.0×105-1.0×10- 1па)) 3. Дополнительный поплавковый расходомер (диапазон 60-600 мл / мин) 4. Дополнительная корундовая лодочка |
|||
Аксессуары
|
1. Корпус печи |
1 комплект |
|
2. Регулятор температуры |
1 |
|
3. Шнур питания 3 метра |
1 |
|
4. Термопара |
1 |
|
5. Руководство по эксплуатации |
1 |
|
6. Плоскогубцы для тиглей |
1 |
|
7. Перчатки для работы при высоких температурах |
1 пара |
Модель |
Стоимость, доллары США |
|
STGL-336-12-3 |
По запросу |
