Технические характеристики
Принцип нанесения покрытия：
Совершенно новая нанокомпозитная многослойная структура AlTiN / TiXN: эффективно снимает поверхностное напряжение покрытия и препятствует росту трещин.；
Поддержание высокой скорости ионизации на основе AlTiN, нанесенной по технологии AIP: покрытие обладает превосходной термостойкостью и стойкостью к окислению；
Уникальная технология HIPIMS эффективно легировала огнеупорные X-элементы: антифрикционные и противоизносные свойства покрытия были улучшены на 2-3 порядка.
Область применения：
Аэрокосмическое медицинское оборудование, оборудование для пищевой, промышленности клапаны нефтехимической промышленности
Свойства покрытия：

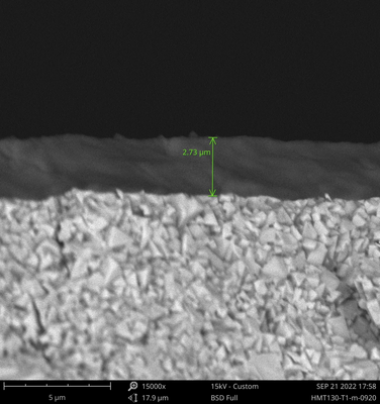

Толщина покрытия (мкм) 2,7±0,3
Микротвердость при комнатной температуре (ГПа) 36 ±2
Остаточное напряжение сжатия (ГПа) -4,5±1 средний коэффициент трения при комнатной температуре
Температура покрытия 0,4-0,6 (℃) <600
Максимальная рабочая температура (℃) 1000 °
|

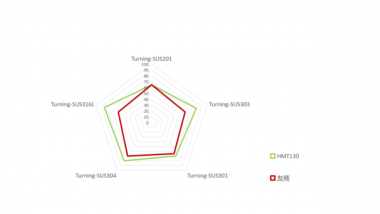

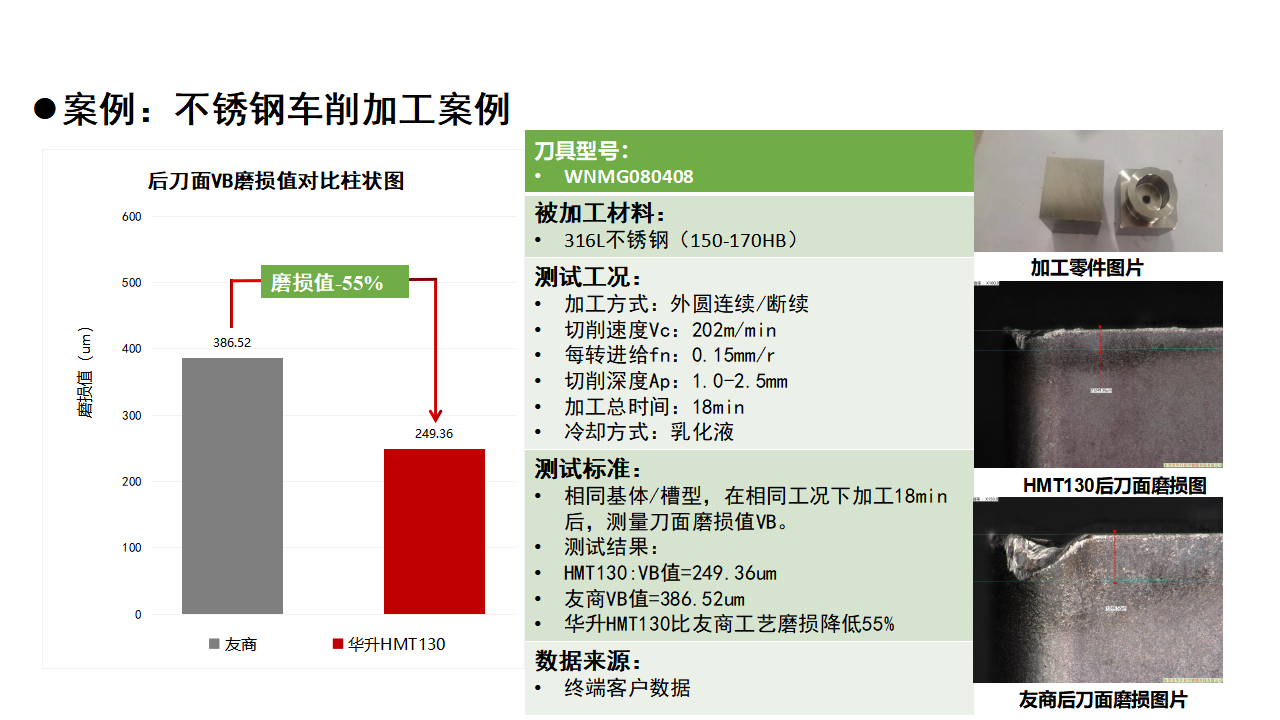

Параметр |
Значение |
|
Инструмент |
WNM(G)080408 |
|
Обрабатываемый материал |
Нержавеющая сталь 316L (твердость 150-170HB) |
|
Режим обработки |
Внешняя круговая непрерывная/прерывистая обработка |
|
Скорость резания (Vc) |
202 м/мин |
|
Подача на оборот (fn) |
0.15 мм/об |
|
Глубина резания (ap) |
1.0-2.5 мм |
|
Время обработки |
18 мин |
|
Охлаждение |
Эмульсионное |
|
Критерий износа |
При идентичных условиях и параметрах, инструмент тестируется на износ VB за 18 минут |
|
Результаты испытаний |
HMT130: значение VB = 249.36 мкм; YG инструмент: значение VB = 386.52 мкм; инструмент HMT130 снижает износ на 55% по сравнению с YG инструментом |
|
Источник данных |
Данные конечного клиента |
|
Модель |
Стоимость, доллары США |
|
HMT130 |
По запросу |
JoomShopping Download & Support
