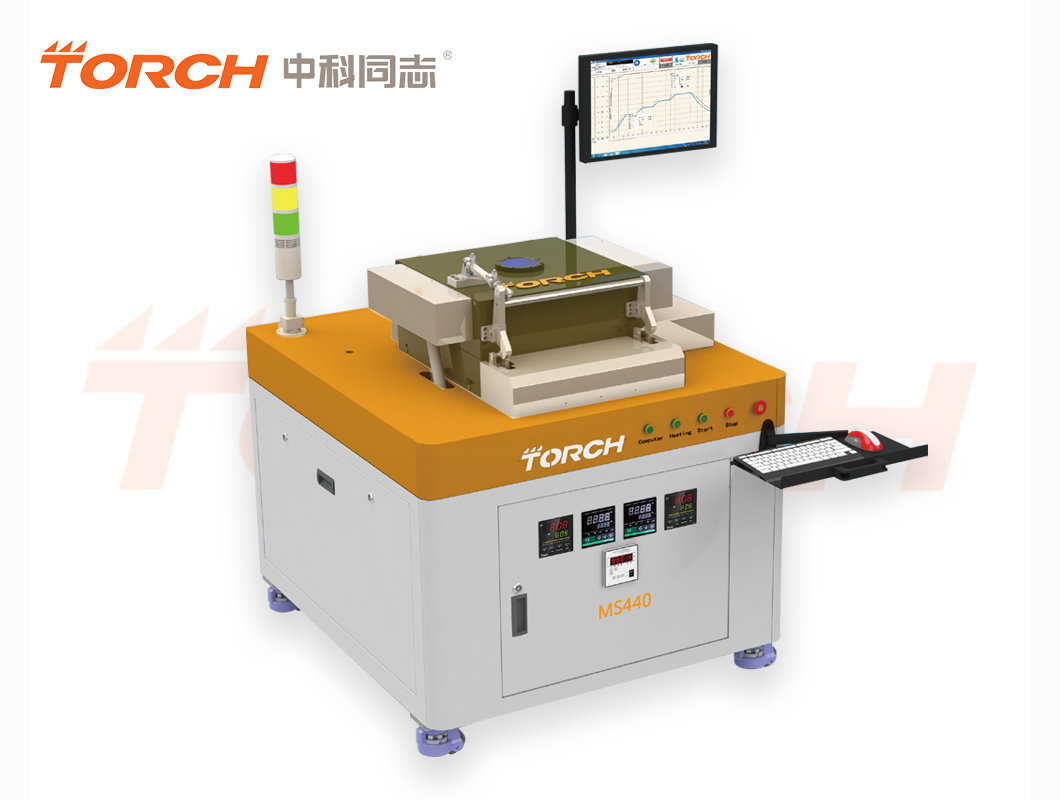

Вакуумная сварочная печь серии MS-MS440 / MS440T

Технические характеристики

Вакуумная сварочная печь серии MS - профессиональная вакуумная сварочная печь промышленного класса.

Зачем использовать вакуумную сварочную печь? В настоящее время основные сварочные процессы в промышленности осуществляются с помощью инструментов или оборудования, такого как паяльник, волновая пайка и пайка оплавлением. Позже была добавлена азотная защита, и она была модернизирована до машины для пайки оплавлением без содержания азота и свинца. Однако для некоторых областей сварки с высокими требованиями, таких как продукция военного назначения и высоконадежные изделия промышленного назначения, даже азотная защита не может соответствовать требованиям к надежности изделий. Требования к сварке для обеспечения высокой надежности цепей, таких как тестирование материалов, упаковка микросхем, энергетическое оборудование, автомобильная продукция, управление поездами, аэрокосмические и авиационные системы, должны устранять или уменьшать образование пустот и окисление сварочных материалов. Для эффективного уменьшения количества отверстий и уменьшения окисления прокладок или штифтов компонентов идеальным выбором является вакуумная сварочная печь. Для достижения высокого качества сварки необходимо использовать вакуумную сварочную печь. Это последнее технологическое новшество специалистов по SMT-сварке из Германии, Японии, США и других стран.

Промышленное применение: Вакуумные сварочные печи серии MS идеально подходят для НИОКР, технологических исследований и разработок, а также производства с низкой или высокой производственной мощностью. Они являются лучшим выбором для высококлассных исследований и разработок и производства на военных предприятиях, научно-исследовательских институтах, университетах, в аэрокосмической и других областях.

Области применения: В основном используется при бездефектной сварке микросхем и подложек, корпусов труб и накладок и т.д., А также для получения идеальной сварки без флюса, такой как упаковка IGBT, процесс паяльной пасты, процесс упаковки лазерных диодов, упаковка гибридных интегральных схем, упаковка защитной пластины корпуса трубки, MEMS и вакуумная упаковка.

Вакуумные сварочные печи стали важным оборудованием для военных предприятий, авиации, аэрокосмической промышленности и других высокотехнологичных производств в развитых странах, таких как Европа и Соединенные Штаты, и широко используются при упаковке микросхем и электронной сварке.

1.Сварка в условиях реального вакуума. Максимальная степень разрежения составляет ≤5Па. (Дополнительный молекулярный насос, вакуум может достигать 10-4 па.), рабочий вакуум составляет 10-15 па.

2. Может свариваться без флюса.
3. Компьютеры промышленного класса и профессиональное программное обеспечение для управления обеспечивают безупречный опыт эксплуатации.

4. Программируемая система контроля температуры, включающая до 40 сегментов в отрасли, может задать наиболее идеальную технологическую кривую.
5. Технология охлаждения циркулирующей водой для достижения быстрого охлаждающего эффекта.
6. Два набора функций оперативного измерения температуры. Для достижения точного измерения равномерности температуры в зоне сварки. Точность контроля температуры составляет ≤ ± 1 ℃, а равномерность температуры в рабочей зоне составляет ≤ ±2%.

7. Поддерживайте атмосферную рабочую среду, содержащую муравьиную кислоту, азот, смесь азота и водорода (95% азота, необязательно), для выполнения различных сварочных процессов.
8. Максимальная температура составляет 450 ℃ (по желанию выше), что соответствует всем требованиям к процессу мягкой пайки.
9. Верхняя крышка топочной камеры снабжена смотровым окошком.
10. Оборудование не нуждается в корректировке, и дополнительных затрат на калибровку не потребуется.

Стандартная конфигурация

• 1 вакуумная сварочная печь
• 1 комплект системы контроля температуры
• 2 комплекта системы измерения температуры
• 1 комплект вакуумной системы
• 1 комплект верхней системы нагрева
• 1 комплект нагревательной платформы из сплава
• 1 комплект системы водяного охлаждения (включая промышленный охладитель воды)
• 1 комплект системы защиты атмосферы азота
• 1 комплект системы атмосферы муравьиной кислоты
• 1 комплект программного обеспечения для управления вакуумной сварочной печью
• 1 промышленный компьютер
• 3 нагревательные трубы (запасные части)
• 2 охлаждающие трахеи (запасные части)

Необязательно

• Коррозионностойкий мембранный насос, вакуум 10 мбар
• Роторно-лопастной насос, используемый для создания вакуума 10-3 мбар
• Вихревая молекулярная насосная система для вакуума 10-6 мбар
• Механический сухой насос
• Компонентное приспособление
• Система питания 110 В
• Водородная система
