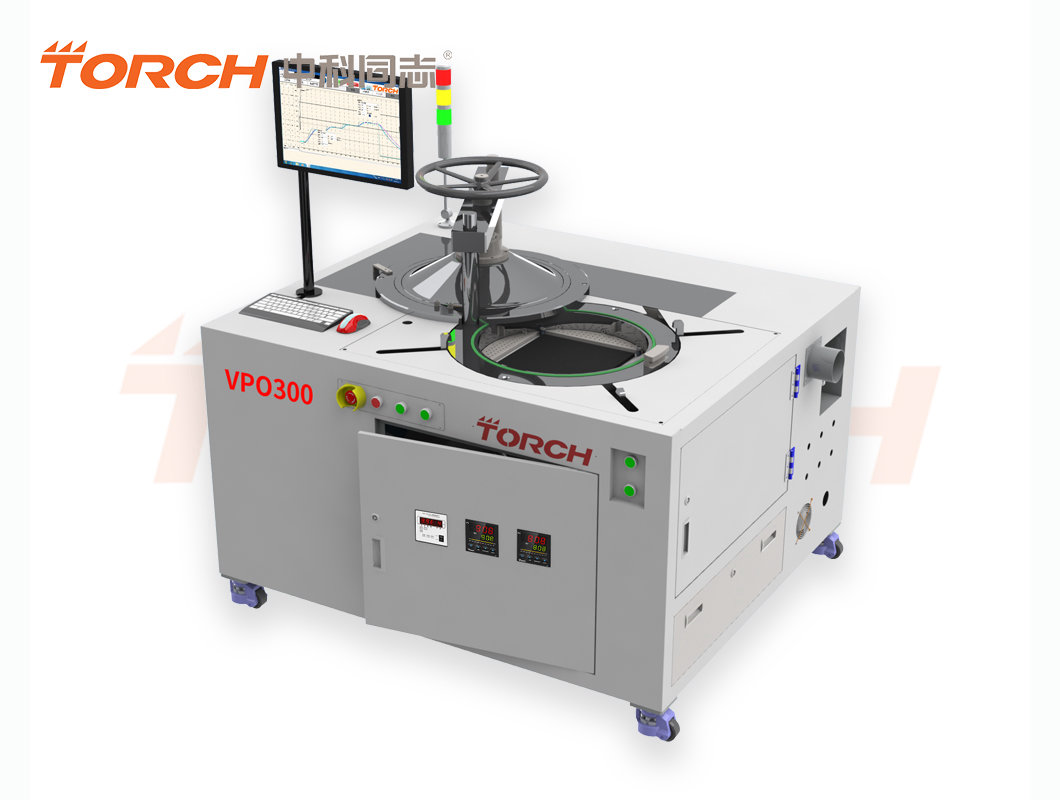

Вакуумная упаковочная печь для сварки под положительным давлением VPO300

Технические характеристики

1. Температура сварки: Максимальная фактическая температура сварки вакуумной печи для спекания под положительным давлением VPO300 составляет ≥800 ℃.
2. Вакуум: максимальный вакуум ≤5 × 10-2 торр.
3. Емкость положительного давления: 0,5 МПа (опционально 1 МПа)
4. Эффективная зона сварки: ≥300 мм*300 мм
5. Внутренний диаметр / высота печи: внутренний диаметр 480 мм, высота ≥ 65 мм (высота 120 мм / 220 мм по желанию)
6. Метод нагрева: Используется нагрев инфракрасным излучением снизу, а на горячей плите установлена платформа из карбида кремния. Платформу из карбида кремния нелегко деформировать после длительного использования, и она обладает высокой теплопроводностью, что делает температуру поверхности горячей плиты более равномерной.
7. Равномерность температуры: ≤±1% от эффективной площади сварки. Нагревательная платформа представляет собой чисто подшипниковую платформу, без трубы водяного охлаждения, равномерность температуры будет выше.
8. Скорость нагрева: Максимальная скорость нагрева составляет 120 ℃ / мин.
9. Скорость охлаждения: Максимальная скорость охлаждения составляет 120 ℃ / мин (максимальная температура холостого хода находится в диапазоне -150 ℃).Нагревательная платформа из карбида кремния: Комбинация методов охлаждения с воздушным и водяным охлаждением используется для реализации быстрого охлаждения горячей пластины, увеличения скорости охлаждения и осознания того, что разница температур слишком велика в процессе охлаждения, что приводит к плохому спеканию устройства.
10. Удовлетворяйте требованиям к сварке различных материалов припоя (> 800 ℃).В частности, он спечен с наносеребряными материалами, которые выдерживают среднее положительное давление.
11. Уровень пустот при сварке: Когда VPO300 сваривается мягким припоем, это было проверено большим количеством клиентов, и уровень пустот можно контролировать на уровне ниже 2%.
12. Дополнительный модуль высокого положительного давления: Оборудование может быть оснащено дополнительным модулем положительного давления ≤1 МПа, который может соответствовать требованиям процессов положительного и отрицательного давления. Процесс создания положительного давления может эффективно решить проблему смещения крошечных устройств во время сварки и в то же время может эффективно увеличить плотность металла припоя. Процесс создания положительного давления может эффективно решить проблему разбрызгивания флюса.
13. Система контроля температуры и система измерения температуры

• Вакуумная упаковочная печь для сварки под положительным давлением VPO300 использует передовую технологию контроля температуры, а точность контроля температуры составляет ± 1 ℃.
• Температурная кривая вакуумной упаковочной печи для сварки под положительным давлением VPO300 может быть настроена на 40 температурных сегментов, и 6 наборов настроек PID могут быть настроены для более точного контроля температуры для обеспечения согласованности и надежности сварки.Регулирование температуры относится к гистерезисному регулированию, в то время как ПИД-регулирование имеет эффект предварительной регулировки, что может повысить точность и стабильность регулирования температуры.
• Полость вакуумной упаковочной печи для сварки под положительным давлением VPO300 в стандартной комплектации оснащена 2 наборами термопар для измерения температуры. Когда оборудование работает, температура в любом положении полости может подаваться обратно в режиме реального времени, а температурная кривая измерения температуры может отображаться в режиме реального времени в управляющем программном обеспечении, чтобы лучше обеспечить контроль температуры в зоне сварки, чтобы получить хорошую поддержку для обеспечения кривой процесса.

13. Атмосферная среда полости

VPO300 может быть заполнен инертным газом азотом для облегчения сварки при соблюдении процесса восстановления в атмосфере смеси муравьиной кислоты, азота и водорода (5% водорода и 95% азота). Технологическую атмосферу можно точно контролировать по времени или с помощью массового расходомера MFC, чтобы обеспечить согласованность каждого заданного завершения процесса. Выполняйте сварку без флюса.

14. Система программного управления конфигурацией вакуумной печи для спекания под положительным давлением VPO300：

• Система управления программным обеспечением основана на операционной системе Windows и проста в эксплуатации.
• Условия процесса, такие как температура, время, давление и вакуум, запрограммированы, и программное обеспечение автоматически управляет всем процессом.
• Программирование кривой процесса позволяет выполнять неограниченные технологические действия для удовлетворения сложных технологических требований.
• Система управления соответствует различным кривым процесса сварки (5 предустановленных процессов) и устанавливает, изменяет, сохраняет (компьютерное хранилище, неограниченное количество) и запускает в соответствии с различными процессами.
• Система управления имеет свою собственную функцию анализа, которая может анализировать кривую процесса и определять нагрев, постоянную температуру, охлаждение и другую информацию.
• Система программного управления автоматически регистрирует процесс сварки, контроль температуры и кривые измерения температуры в режиме реального времени, чтобы обеспечить прослеживаемость процесса работы устройства, и автоматически сохраняет его в соответствующем каталоге в соответствии с рабочим временем процесса.

15. Полностью автоматическая конструкция с закрытой полостью используется для обеспечения надежности длительного использования. Когда верхняя крышка автоматически закрывается во время использования, это не приводит к смещению устройства, чтобы избежать вибрации устройства, влияющей на качество сварки. Однокамерный процесс отвечает требованиям одновременного нагрева и охлаждения.
16. Верхняя крышка автоматически поднимается и поворачивается (высота подъема ≥ 10 мм, угол поворота ≥150 градусов). В дополнение к ручному подбору и размещению деталей, другое операционное программное обеспечение автоматически контролирует завершение, а высота рабочей поверхности составляет около 880 мм ± 50 мм.
17. Нагревательная пластина изготовлена из чистого материала, и такая структура, как труба холодной воды, не добавляется, поэтому температура более равномерная.
18. В методе охлаждения VPO300 используется технология водяного. При нагревании водяное охлаждение не влияет на равномерность температуры теплового поля. При охлаждении нагревательная пластина и система водяного охлаждения точно подобраны для завершения быстрого водяного охлаждения, а при охлаждении равномерность температуры выше. Он особенно подходит для высококачественной сварки упаковки, такой как сварка упаковки стружки из карбида кремния.
