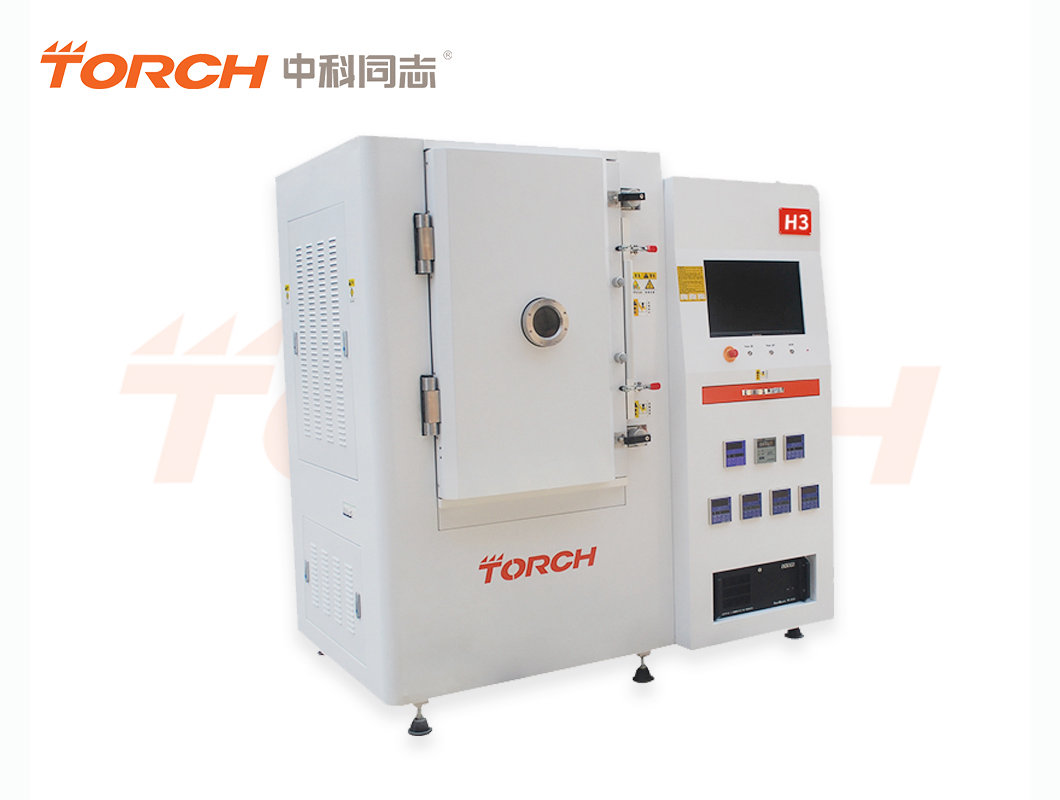

Высокочистая вакуумная сварочная система с небольшим количеством отверстий и отсутствием флюса H3

Технические характеристики

Система наблюдения: Полость имеет оконное отверстие, через которое можно наблюдать за процессом сварки в режиме реального времени；

Система отопления: Оборудование оснащено 3 комплектами (H3) / 5 комплектами (H5) систем отопления и одновременно работает в условиях вакуума.；

Вакуумная система: Оборудование оснащено большим вакуумным насосом, который позволяет быстро создать в камере печи разрежение ниже 10Па.；

Система охлаждения: В оборудовании используется система водяного охлаждения для обеспечения быстрого охлаждения в условиях высокой температуры и вакуума.；

Программная система: программируемый контроль повышения и понижения температуры, кривая повышения и понижения температуры может быть установлена в соответствии с процессом, каждая кривая может быть автоматически сгенерирована, может быть отредактирована, модифицирована, сохранена и т.д.；

Система управления: Модульная конструкция программного обеспечения позволяет независимо устанавливать кривую процесса, вакуумирование, атмосферу, охлаждение и т.д., а также может объединять производственный процесс для достижения управления одним ключом.；

Атмосферная система: Оборудование обеспечивает сварку без флюса и может быть заполнено смесью газов N2 / H2, HCOOH, N2 и другими восстановительными или защитными газами для обеспечения того, чтобы количество отверстий в паяном соединении составляло менее 1%; функция H2 является необязательной.

Система записи данных: С непрерывными функциями мониторинга и записи данных в режиме реального времени, записью кривой программного обеспечения, сохранением кривой контроля температуры, сохранением параметров процесса, записью параметров оборудования, вызовом и т.д.；

Система защиты: восемь систем мониторинга состояния безопасности и конструкций защиты безопасности (защита от перегрева сварочных деталей, защита от перегрева машины, защита от слишком низкого или слишком высокого давления воздуха, защита от аварийной сигнализации, защита от давления воды, защита от безопасной эксплуатации, защита контура охлаждающей воды во время сварки, защита от уровня жидкости, защита от отключения питания).

Области применения: IGBT-модули, упаковка MEMS, светодиодная упаковка, автомобильные фары, мощные полупроводниковые устройства, упаковка фотоэлектрических устройств, герметичная упаковка, упаковка микроволновых устройств, линии по производству микроэлектроники, подходящие для различных продуктов, и т.д.

• Степень разрежения: ниже 10Па значение степени разрежения в полости отображается в режиме реального времени, а также программируемое управление и регулировка ;
• Скорость вакуумной откачки: 50 м3/ч ;
• Давление в технологической полости: 10-1000 па;
• Несущая способность отсека нагревательной плиты: однослойная несущая способность ≥20 кг ;
• Быстрая скорость охлаждения: В полости установлены независимые устройства водяного охлаждения и газового охлаждения, и сварное устройство может быстро остывать. ;
• Качество сварки при низком количестве отверстий: УБЕДИТЕСЬ, что после сварки на большой площади прокладки количество отверстий составляет менее 1%. ;
• Он может соответствовать требованиям высокотемпературной среды и вакуума для высококачественной сварки золотых паяльных накладок, припоя с высоким содержанием свинца, бессвинцовых паяльных паст и других материалов. ;
• Высокая производственная мощность: фактическая площадь сварки каждого слоя составляет 500 * 300 мм, и несколько слоев работают одновременно для обеспечения массового производства устройств.
