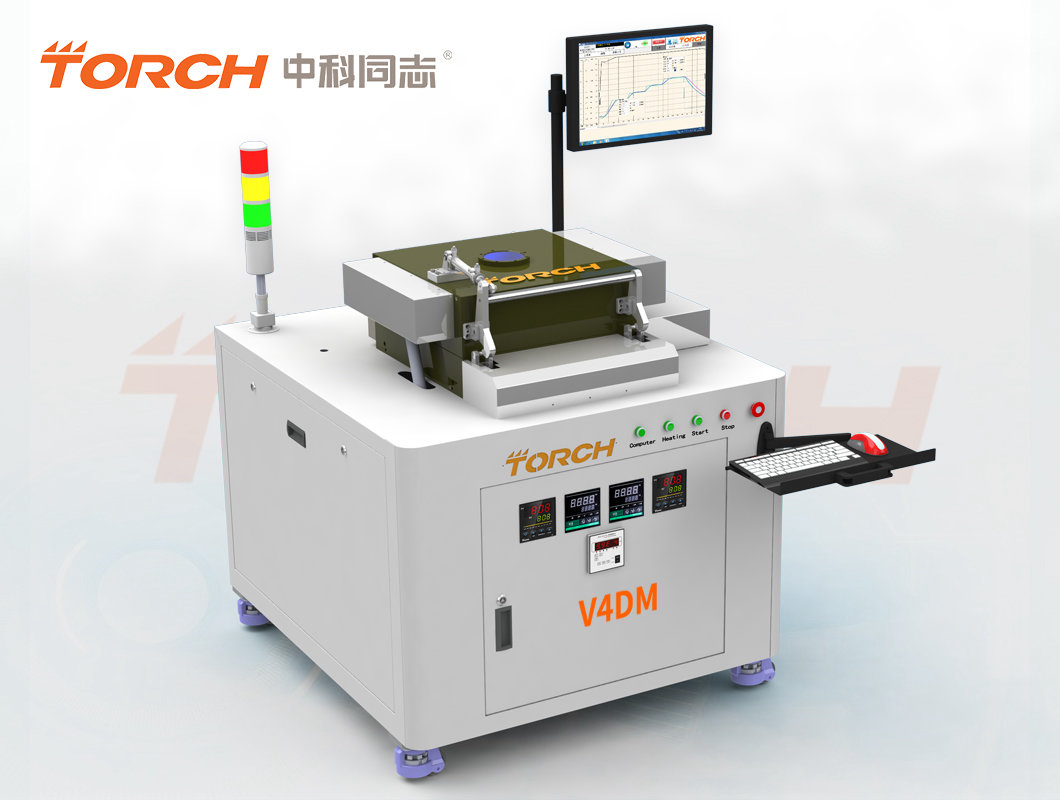

Вакуумная эвтектическая печь для разделения горячей и холодной воды - V4DM

Технические характеристики

Температура сварки: Максимальная фактическая температура сварки составляет ≤600 ℃.

Степень разрежения: Предельная степень разрежения ≤10 Па, рабочий вакуум 50Па-200Па.

Эффективная зона сварки: ≥380 мм*310 мм

Высота печи: ≥100 мм.

Метод нагрева: Используется нагрев инфракрасным излучением снизу + нагрев инфракрасным излучением сверху. Горячая пластина оснащена полупроводниковой платформой из карбида кремния с графитовым покрытием. Платформу из карбида кремния с графитовым покрытием нелегко деформировать после длительного использования, и она обладает высокой теплопроводностью, что делает температуру поверхности горячей пластины более равномерной.

Равномерность температуры: ≤±2% от эффективной площади сварки.

Скорость нагрева: Максимальная скорость нагрева составляет 120 ℃ / мин.

Вакуумная эвтектическая печь для разделения горячей и холодной воды V4DM оснащена системой верхнего нагрева для повышения эффективности нагрева, повышения равномерности температуры платформы и улучшения последовательности и качества сварки.

Скорость охлаждения: Максимальная скорость охлаждения составляет 120 ℃/ мин (максимальная температура без нагрузки находится в диапазоне -150 ℃).

Нагревательная платформа из карбида кремния: Комбинация методов охлаждения с воздушным и водяным охлаждением используется для реализации быстрого охлаждения горячей пластины, увеличения скорости охлаждения и осознания того, что разница температур слишком велика в процессе охлаждения, что приводит к плохому спеканию устройства.

Удовлетворяйте требованиям к сварке различных материалов припоя (≤450 ℃).

Например: In97Ag3, In52Sn48, Au80Sn20, SAC305, Sn90Sb10, Sn63Pb37, Sn62Pb36Ag2 и другие предварительно сформованные паяльные накладки (могут быть эвтектически сварены флюсом) и паяльные пасты различных компонентов.

Частота возникновения сварочных пустот：

Вакуумная эвтектическая печь для разделения горячей и холодной воды V4DM была проверена большим количеством заказчиков при сварке мягкими припоями, и количество отверстий можно регулировать на уровне ниже 2%.

Дополнительный модуль положительного давления：

Оборудование может быть оснащено дополнительным модулем положительного давления ≤0,2 Мпа, который может соответствовать требованиям процессов положительного и отрицательного давления.Процесс создания положительного давления может эффективно решить проблему смещения крошечных устройств (MiniLED, MicroLED и т.д.) В процессе сварки, а также решить проблему разбрызгивания флюса в процессе производства паяльной пасты (изделия со свинцовыми рамами).

Система контроля температуры и система измерения температуры

Вакуумная эвтектическая печь горячего и холодного разделения V4DM использует передовую технологию контроля температуры, а точность контроля температуры составляет ± 1 ℃.

Температурная кривая вакуумной эвтектической печи с разделением горячей и холодной воды V4DM может быть настроена на 40 температурных сегментов, а также 6 наборов настроек PID для более точного регулирования температуры для обеспечения постоянства сварки и надежности. Регулирование температуры относится к гистерезисному регулированию, в то время как ПИД-регулирование имеет эффект предварительной регулировки, что может повысить точность и стабильность регулирования температуры.

Вакуумная эвтектическая печь для разделения горячей и холодной воды V4DM в стандартной комплектации оснащена 2 наборами термопар для измерения температуры. Когда оборудование работает, температура в любом положении полости может подаваться обратно в режиме реального времени, а температурная кривая измерения температуры может отображаться в режиме реального времени в управляющем программном обеспечении, чтобы лучше обеспечить контроль температуры в зоне сварки и обеспечить поддержку для получения хорошей кривой процесса..

Окружающая среда атмосферы полости

Вакуумная эвтектическая печь с разделением горячей и холодной воды V4DM может быть заполнена инертным газом азотом для облегчения сварки, при этом обеспечивается процесс восстановления в атмосфере смеси муравьиной кислоты, азота и водорода (5% водорода и 95% азота). Технологическую атмосферу можно точно контролировать по времени или с помощью массового расходомера MFC, чтобы обеспечить согласованность каждого заданного завершения процесса. Выполняйте сварку без флюса.

Программная система управления конфигурацией вакуумной эвтектической печи горячего и холодного разделения V4DM：

Система программного управления основана на операционной системе Windows и проста в эксплуатации.

Программирование процесса может осуществляться с помощью таких условий процесса, как температура, время, давление и вакуум, а программное обеспечение автоматически управляет всем процессом.

Программирование кривой процесса предусматривает бесконечное количество технологических действий для удовлетворения сложных технологических требований.

Система управления учитывает различные кривые процесса сварки и устанавливает, изменяет, сохраняет и запускает их в соответствии с различными процессами.

Система управления имеет свою собственную функцию анализа, которая может анализировать кривую процесса и определять нагрев, постоянную температуру, охлаждение и другую информацию.

Программная система управления автоматически записывает процесс сварки, контроль температуры и кривые измерения температуры в режиме реального времени, чтобы обеспечить прослеживаемость процесса работы устройства, и автоматически сохраняет его в соответствующем каталоге в соответствии с рабочим временем процесса.

Вакуумная эвтектическая печь с разделением горячей и холодной воды V4DM имеет полностью автоматическую конструкцию с закрытой полостью, обеспечивающую надежность длительного использования. Когда верхняя крышка автоматически закрывается во время использования, это не приводит к смещению устройства и позволяет избежать вибрации устройства. Влияет на качество сварки. Однокамерный процесс отвечает требованиям одновременного нагрева и охлаждения.

Вакуумная эвтектическая печь горячего и холодного разделения V4DM с окошком на верхней крышке позволяет наблюдать за процессом спекания в устройстве через микроскоп. Верхняя крышка автоматически поднимается и опускается. В дополнение к ручному подбору и установке, другое операционное программное обеспечение автоматически контролирует завершение работы.

Нагревательная пластина V4DM изготовлена из чистого материала, и такая структура, как труба холодной воды, не добавляется, поэтому температура более равномерная.

В методе охлаждения V4DM используется технология водяного охлаждения Zhongke Comrade. При нагревании водяное охлаждение не влияет на равномерность температуры теплового поля. При охлаждении каждая нагревательная пластина оснащена шестью наборами независимых устройств водяного охлаждения, а при охлаждении равномерность температуры выше. Он особенно подходит для высококачественной пакетной сварки золото-оловянной эвтектики и эвтектики индиевого припоя.

Стандартная конфигурация

• Один хост
• Один управляющий компьютер промышленного класса
• Набор программного обеспечения для управления вакуумной печью спекания
• система атмосферы азота и система атмосферы муравьиной кислоты
• Один массовый расходомер MFC
• нагревательная платформа с графитовым покрытием из карбида кремния

Необязательно

• Вакуумный насос (механический сухой насос)
• Система молекулярного насоса
• Цифровая система смешанной атмосферы азота и водорода
• Модуль положительного давления
• ПЗС-зрение / микроскоп
• смешанная газовая атмосфера азота и водорода
