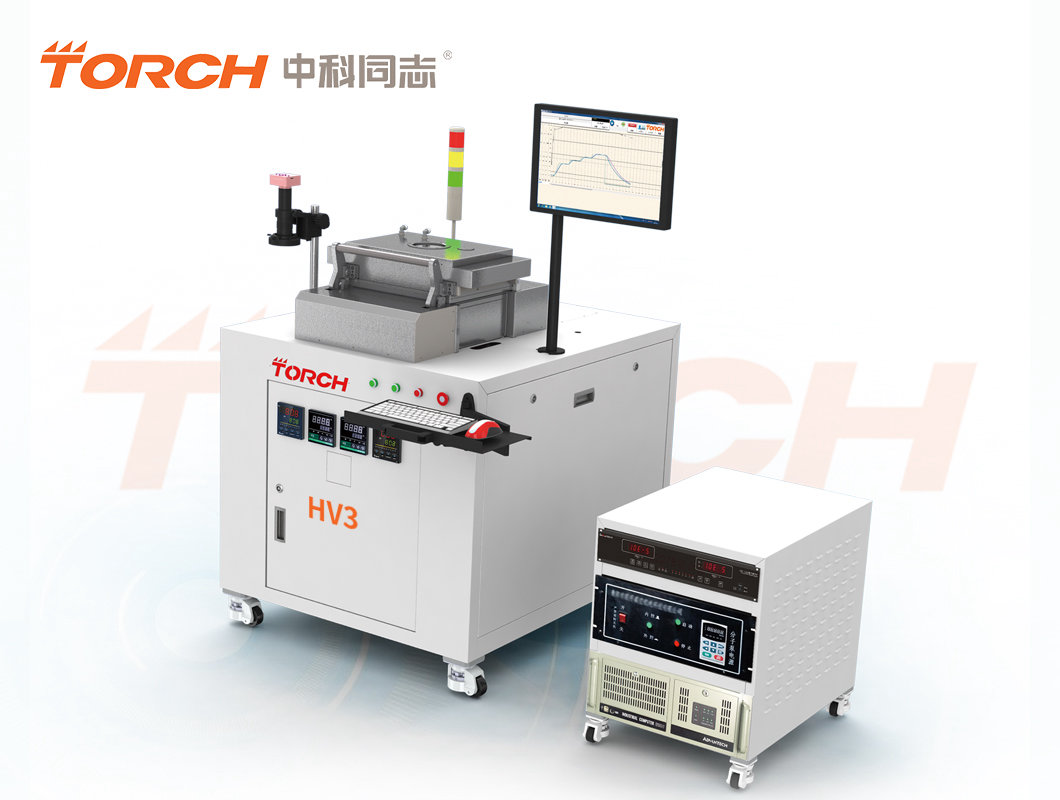

Высоковакуумная эвтектическая печь HV3

Технические характеристики

Температура сварки: Максимальная фактическая температура сварки вакуумной эвтектической печи HV3 составляет ≤500℃.

Вакуум: Максимальный вакуум ≤10-4 Па Рабочий вакуум: 10-4 па.

Эффективная зона сварки: ≤260 мм * 240 мм

Высота печи: ≤ 100 мм, специальная настройка высоты.

Метод нагрева: Используется нагрев инфракрасным излучением снизу + нагрев инфракрасным излучением сверху, а на горячей плите установлена полупроводниковая платформа из карбида кремния и графита. Платформу из карбида кремния и графита нелегко деформировать после длительного использования, и она обладает высокой теплопроводностью, что делает температуру поверхности горячей плиты более равномерной.

Равномерность температуры: ≤±2% от эффективной площади сварки.

Скорость нагрева: Максимальная скорость нагрева графитовой нагревательной платформы составляет ≤ 120 ℃ /мин.

Вакуумная эвтектическая печь HV3 выбрана для нагрева, чтобы повысить эффективность нагрева и в то же время сделать температуру платформы более равномерной, улучшить последовательность и качество сварки, а также чтобы можно было регулировать скорость нагрева.

Скорость охлаждения: Максимальная скорость охлаждения составляет 60-120 ℃/мин (наклон максимальной температуры охлаждения без нагрузки составляет 100 ℃).

Графитовая нагревательная платформа: Комбинация методов охлаждения с воздушным и водяным охлаждением используется для реализации быстрого охлаждения горячей плиты и увеличения скорости охлаждения, а также для осознания того, что разница температур во время процесса охлаждения слишком велика, что приводит к плохому спеканию устройства. скорость охлаждения можно регулировать с помощью процесса, при этом удовлетворяя требованиям медленного охлаждения.

Отвечайте требованиям к сварке сварочных материалов при температуре ≤500 ℃.

Например: In97Ag3, In52Sn48, Au80Sn20, SAC305, Sn90Sb10, Sn63Pb37, Sn62Pb36Ag2 и другие предварительно сформованные паяльные накладки (могут быть эвтектически сварены флюсом), паяльные пасты из различных компонентов и отверждение материалов при температуре ниже 500 градусов.

Частота возникновения сварочных пустот：

Вакуумная печь для спекания HV3 была проверена большим количеством заказчиков при сварке мягкоплавким припоем, а скорость образования отверстий можно регулировать в пределах 0-3%.

Система контроля температуры и система измерения температуры

• Вакуумная печь для спекания HV3 использует технологию контроля температуры Comrade technology, а точность контроля температуры составляет ± 1 ℃.
• Температурная кривая вакуумной печи для спекания HV3 может быть настроена на 40 температурных сегментов, и 6 наборов настроек PID могут быть сконфигурированы для более точного контроля температуры для обеспечения постоянства сварки и надежности. Регулирование температуры относится к гистерезисному регулированию, в то время как ПИД-регулирование имеет эффект предварительной регулировки, что может повысить точность и стабильность регулирования температуры.
• Полость вакуумной печи для спекания типа HV3 в стандартной комплектации оснащена 4 наборами термопар для измерения температуры. Когда оборудование работает, температура в любом положении полости может подаваться обратно в режиме реального времени, а температурная кривая измерения температуры может отображаться в режиме реального времени в управляющем программном обеспечении, чтобы лучше обеспечить контроль температуры в зоне сварки и обеспечить поддержку для получения хорошей кривой процесса.

Окружающая среда атмосферы полости

Вакуумная печь для спекания типа HV3 может быть заполнена инертным газом азотом для облегчения сварки при соблюдении процесса восстановления в атмосфере муравьиной кислоты. Технологическую атмосферу можно точно контролировать по времени или с помощью массового расходомера MFC, чтобы обеспечить согласованность каждого заданного завершения процесса. Оборудование поставляется с закрытым выпускным каналом для выхлопных газов и системой фильтрации, которая очищается и выпускается через выпускной канал для обеспечения нормального использования оборудования. Выполняйте сварку без флюса.

Программная система управления конфигурацией вакуумной эвтектической печи HV3：

Система программного управления основана на операционной системе Windows и проста в эксплуатации.

Программирование процесса может осуществляться с помощью таких условий процесса, как температура, время, давление и вакуум, а программное обеспечение автоматически управляет всем процессом.

Программирование кривой процесса предусматривает бесконечное количество технологических действий для удовлетворения сложных технологических требований.

Система управления учитывает различные кривые процесса сварки и устанавливает, изменяет, сохраняет и запускает их в соответствии с различными процессами.

Система управления имеет свою собственную функцию анализа, которая может анализировать кривую процесса и определять нагрев, постоянную температуру, охлаждение и другую информацию.

Программная система управления автоматически записывает процесс сварки, контроль температуры и кривые измерения температуры в режиме реального времени, чтобы обеспечить прослеживаемость процесса работы устройства.

Рабочее время автоматически сохраняется в соответствующем каталоге.

Вакуумная эвтектическая печь HV3 имеет конструкцию с закрытой полостью, обеспечивающую надежность длительного использования. Когда верхняя крышка закрыта во время использования, это не приведет к смещению устройства и позволит избежать вибрации устройства. Влияет на качество сварки. Однокамерный процесс отвечает требованиям одновременного нагрева и охлаждения.

Вакуумная эвтектическая печь типа HV3 с окошком на верхней крышке, процесс спекания в устройстве можно наблюдать с помощью ПЗС-матрицы или микроскопа. Верхняя крышка автоматически поднимается и опускается. В дополнение к ручному подбору и установке, другое операционное программное обеспечение автоматически контролирует завершение работы.

Стандартная конфигурация

• Один хост
• Один управляющий компьютер промышленного класс
• Набор программного обеспечения для управления вакуумной печью спекания
• Система атмосферы азота и система атмосферы муравьиной кислоты
• Один массовый расходомер MFC
• Вакуумный насос (механический сухой насос + молекулярный насос)
• платформа для нагрева покрытия из карбида кремния

Необязательно

• Система верхнего нагрева
• Цифровая система смешанной атмосферы азота и водорода
• Модуль положительного давления
• ПЗС-зрение / микроскоп
• Смешанная газовая атмосфера азота и водорода
