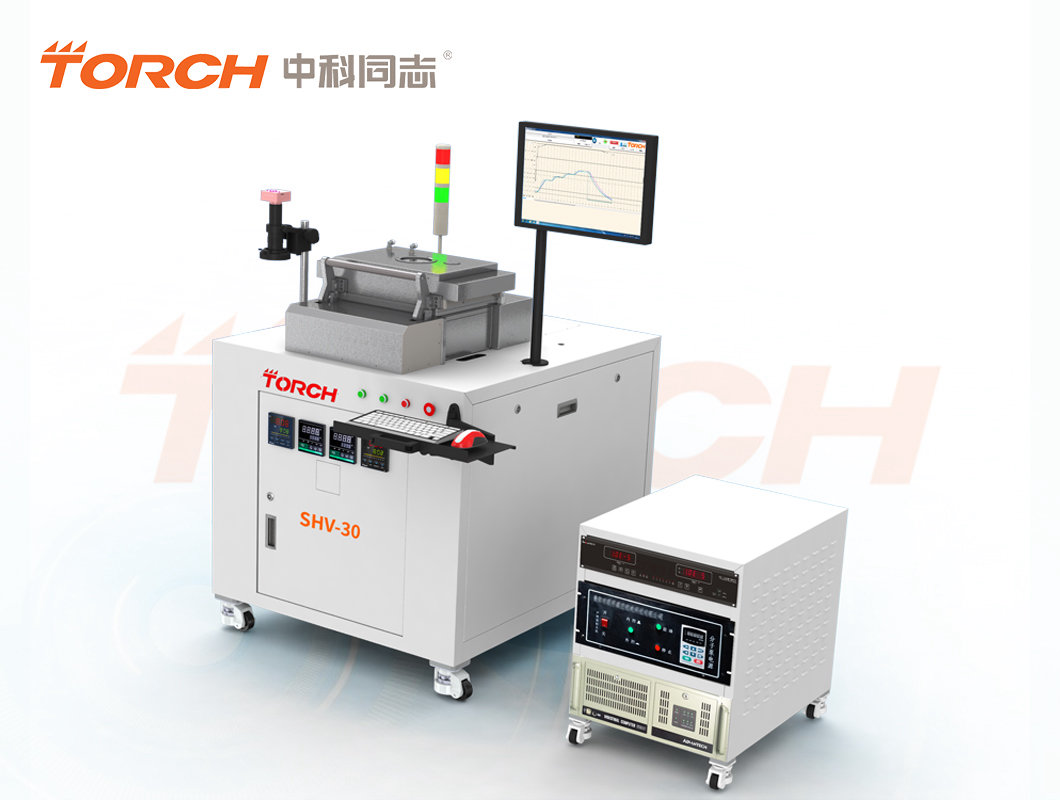

Вакуумная эвтектическая печь высокой чистоты SHV-30

Технические характеристики

Температура сварки: Максимальная фактическая температура сварки в вакуумной эвтектической печи высокой чистоты составляет ≥500 ℃.

Вакуум: Максимальный вакуум ≤10 Па Рабочий вакуум: 10 Па.

Эффективная зона сварки: ≤260 мм * 240 мм

Высота печи: ≤ 100 мм, специальная настройка высоты.

Метод нагрева: Используется нагрев инфракрасным излучением снизу + нагрев инфракрасным излучением сверху, а на горячей плите установлена платформа из карбида кремния полупроводникового класса. Платформу из карбида кремния нелегко деформировать после длительного использования, и она обладает высокой теплопроводностью, что делает температуру поверхности горячей плиты более равномерной.

Равномерность температуры: ≤1 в эффективной зоне сварки%

Скорость нагрева: Максимальная скорость нагрева нагревательной платформы составляет ≤ 120 ℃ /мин.

Вакуумная эвтектическая печь с высокой степенью очистки выбрана для нагрева, чтобы повысить эффективность нагрева и в то же время сделать температуру платформы более равномерной, улучшить консистенцию и качество сварки, а также чтобы можно было регулировать скорость нагрева.

Скорость охлаждения: Максимальная скорость охлаждения составляет 60-120 ℃/мин (наклон максимальной температуры охлаждения без нагрузки составляет 100 ℃).

Нагревательная платформа: Комбинация методов охлаждения с воздушным и водяным охлаждением используется для реализации быстрого охлаждения горячей плиты и увеличения скорости охлаждения, а также для осознания того, что разница температур во время процесса охлаждения слишком велика, что приводит к плохому спеканию устройства. скорость охлаждения можно регулировать с помощью процесса, при этом удовлетворяя требованиям медленного охлаждения.

Отвечайте требованиям к сварке сварочных материалов при температуре ≤500 ℃.

Например: In97Ag3, In52Sn48, Au80Sn20, SAC305, Sn90Sb10, Sn63Pb37, Sn62Pb36Ag2 и другие предварительно сформованные паяльные накладки (могут быть эвтектически сварены флюсом), паяльные пасты из различных компонентов и отверждение материалов при температуре ниже 500 градусов.

Частота возникновения сварочных пустот：

Вакуумная эвтектическая печь с высокой степенью очистки была проверена большим количеством клиентов при сварке мягкими припоями, а скорость образования отверстий можно регулировать в пределах 0-3%.

Система контроля температуры и система измерения температуры

• Вакуумная эвтектическая печь высокой чистоты использует технологию контроля температуры, а точность контроля температуры составляет ± 1 ℃.
• Температурная кривая вакуумной эвтектической печи с высокой степенью очистки может быть настроена на 40 температурных сегментов, а также 6 наборов ПИД-настроек для более точного регулирования температуры для обеспечения постоянства сварки и надежности. Регулирование температуры относится к гистерезисному регулированию, в то время как ПИД-регулирование имеет эффект предварительной регулировки, что может повысить точность и стабильность регулирования температуры.
• Полость вакуумной эвтектической печи с высокой степенью очистки стандартно оснащена 4 наборами термопар для измерения температуры. Когда оборудование работает, температура в любом месте полости может подаваться обратно в режиме реального времени, а температурная кривая измерения температуры может отображаться в режиме реального времени в управляющем программном обеспечении, чтобы лучше обеспечить контроль температуры в зоне сварки и обеспечить поддержку для получения хорошей кривой процесса.

Окружающая среда атмосферы полости

Вакуумная эвтектическая печь высокой чистоты может быть заполнена инертным газом азотом для облегчения сварки при соблюдении процесса восстановления в атмосфере муравьиной кислоты. Технологическую атмосферу можно точно контролировать по времени или с помощью массового расходомера MFC, чтобы обеспечить согласованность каждого заданного завершения процесса. Оборудование поставляется с закрытым выпускным каналом для выхлопных газов и системой фильтрации, которая очищается и выпускается через выпускной канал для обеспечения нормального использования оборудования. Выполняйте сварку без флюса.

Программная система управления конфигурацией вакуумной эвтектической печи высокой чистоты SHV-30：

Система программного управления основана на операционной системе Windows и проста в эксплуатации.

Программирование процесса может осуществляться с помощью таких условий процесса, как температура, время, давление и вакуум, а программное обеспечение автоматически управляет всем процессом.

Программирование кривой процесса предусматривает бесконечное количество технологических действий для удовлетворения сложных технологических требований.

Система управления учитывает различные кривые процесса сварки и устанавливает, изменяет, сохраняет и запускает их в соответствии с различными процессами.

Система управления имеет свою собственную функцию анализа, которая может анализировать кривую процесса и определять нагрев, постоянную температуру, охлаждение и другую информацию.

Программная система управления автоматически записывает процесс сварки, контроль температуры и кривые измерения температуры в режиме реального времени, чтобы обеспечить прослеживаемость процесса работы устройства, и автоматически сохраняет его в соответствующем каталоге в соответствии с рабочим временем процесса.

Вакуумная эвтектическая печь высокой чистоты имеет конструкцию с закрытой полостью, обеспечивающую надежность длительного использования. Когда верхняя крышка закрыта во время использования, это не приведет к смещению устройства и позволит избежать вибрации устройства. Влияет на качество сварки. Однокамерный процесс отвечает требованиям одновременного нагрева и охлаждения.

Вакуумная эвтектическая печь высокой чистоты имеет окно на верхней крышке, через которое можно наблюдать за процессом спекания устройства с помощью ПЗС-матрицы или микроскопа. Верхняя крышка автоматически поднимается и опускается. В дополнение к ручному подбору и установке, другое операционное программное обеспечение автоматически контролирует завершение работы.

Стандартная конфигурация

• Один хост
• Один управляющий компьютер промышленного класса
• Набор программного обеспечения для управления вакуумной печью спекания
• Система атмосферы азота и система атмосферы муравьиной кислоты
• Один массовый расходомер MFC
• Вакуумный насос (механический сухой насос + молекулярный насос)
• платформа для нагрева покрытия из карбида кремния

Необязательно

• Система верхнего нагрева
• Цифровая система смешанной атмосферы азота и водорода
• Модуль положительного давления
• ПЗС-зрение / микроскоп
• Смешанная газовая атмосфера азота и водорода
