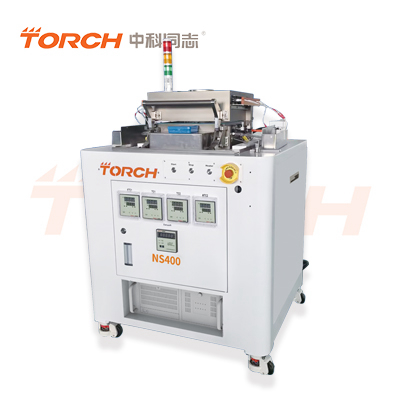

Крупногабаритная вакуумная эвтектическая печь с воздушным охлаждением NS400

Технические характеристики

Крупногабаритная вакуумная эвтектическая печь NS400 с воздушным охлаждением - это оборудование для вакуумных эвтектических печей третьего поколения, выпущенное компанией Comrade Zhongke. Вакуумные эвтектические печи предназначены для крупномасштабного и мелкосерийного массового производства, исследований и разработок и проектирования, функциональных испытаний материалов и других применений. Крупногабаритная вакуумная эвтектическая печь NS400 с воздушным охлаждением нагревается в условиях вакуума для получения полых паяных соединений, что может полностью соответствовать требованиям отдела исследований и разработок к испытаниям и крупномасштабному и мелкосерийному массовому производству. Крупногабаритная вакуумная эвтектическая печь NS400 с воздушным охлаждением может уменьшить диапазон впадин в зоне сварки свариваемого устройства до 2%, в то время как диапазон впадин обычной эвтектической печи составляет 20% ~ 30%.Вакуумная эвтектическая печь большого размера NS400 с воздушным охлаждением может использоваться для сварки без флюса, без полых паяных соединений и с использованием различных газов (N2, N2 / H2, 95% / 5%) и других атмосферных условий.NS400 может использовать бессвинцовую паяльную пасту или паяльную пластину, а может использовать процесс без флюса. Программная система управления NS400, простая в эксплуатации, может напрямую управлять оборудованием и задавать различные кривые процесса сварки, а также изменять и создавать в соответствии с различными процессами.

Вакуумная эвтектическая печь большого размера NS400 с воздушным охлаждением в основном предназначена для некоторых областей сварки с высокими требованиями, таких как продукция военного назначения и высоконадежные изделия промышленного назначения. Даже азотная защита или газофазная сварка не могут удовлетворить требованиям к надежности изделия. Требования к сварке для обеспечения высокой надежности цепей, таких как тестирование материалов, упаковка микросхем, энергетическое оборудование, автомобильная продукция, управление поездами, аэрокосмические и авиационные системы, должны устранять или уменьшать образование пустот и окисление сварочных материалов. Вакуумная эвтектическая печь является идеальным выбором для эффективного уменьшения количества отверстий и уменьшения окисления прокладок или штифтов компонентов.Для достижения высокого качества сварки необходимо использовать вакуумную эвтектическую печь. Это технологическое новшество специалистов по сварке в военной промышленности Германии, Японии, США и других стран.

Промышленное применение: крупногабаритная вакуумная эвтектическая печь NS400 с воздушным охлаждением является идеальным выбором для исследований и разработок технологических процессов, тестирования материалов и упаковки устройств. Это идеальный выбор для высококлассных исследований и разработок и производства на военных предприятиях, научно-исследовательских институтах, университетах, в аэрокосмической и других областях.

Области применения: В основном используется при бездефектной сварке микросхем и подложек, корпусов труб и накладок и т.д., А также для получения идеальной сварки без флюса, такой как упаковка IGBT, процесс паяльной пасты, процесс упаковки лазерных диодов, упаковка гибридных интегральных схем, упаковка защитной пластины корпуса трубки, MEMS и вакуумная упаковка.

Вакуумная эвтектическая печь стала важным оборудованием для высокотехнологичного производства на военных предприятиях, в авиации, аэрокосмической отрасли и т.д. В развитых странах, таких как Европа и Соединенные Штаты, и широко используется при упаковке микросхем и электронной сварке.

1. При сварке в условиях реального вакуума минимальная степень вакуума может достигать 5па.
2. Профессиональное программное управление для достижения идеального опыта эксплуатации.
3. Программируемая система контроля температуры, включающая до 40 сегментов в отрасли, позволяет задать наиболее идеальную технологическую кривую.
4. Настройку температуры можно регулировать таким образом, чтобы идеальный технологический процесс был установлен ближе к технологической кривой сварочного материала.
5. Технология охлаждения позволяет добиться быстрого охлаждающего эффекта (стандартная конфигурация).
6. Функция оперативного измерения температуры. Для достижения точного измерения равномерности температуры в зоне сварки. Обеспечьте экспертную поддержку при настройке процесса.
7. Азот или другие инертные газы соответствуют требованиям к сварке в рамках специальных процессов.
8. Температура в помещении составляет 450 ℃ (более высокая температура необязательна), что соответствует всем требованиям процесса мягкой пайки.
9. Удовлетворите потребности в одновременном обогреве верхней и нижней теплиц.
10. Метод блокировки: автоматически сжимайте дверь с помощью программы
11. Способ установки нагревательной трубки: Если выбран нижний нагрев, нижний и верхний слои распределяются под углом 90 градусов, что может обеспечить равномерность температуры, особенно по четырем краям нагревательной пластины.
12. Нагревательная трубка поставляется с кварцевой втулкой, которая не влияет на разрежение в камере печи при замене нагревательной трубки, что удобно и быстро.
13. Специально разработанный кронштейн гарантирует, что нагревательная трубка находится в центральном положении кварцевой трубки, что может эффективно продлить срок службы кварцевой трубки.
14. Нагревательная трубка имеет с обратной стороны высокотемпературное покрытие, которое может повысить коэффициент использования тепла.
15. Автоматическое запирающее устройство вакуумной дверцы изготовлено с помощью интегрированной обработки с ЧПУ, которая эффективно улучшает стабильность микропозитивного давления и может использоваться в течение длительного времени.
16. Охлаждающая труба вакуумной камеры изготовлена с помощью интегрированной обработки с ЧПУ, чтобы исключить риск утечки при сварке трубы холодной воды вакуумной камеры.
17. Вакуумная камера обработана специальными материалами в сочетании с 12-летним опытом проектирования вакуума и накопления технологических данных, чтобы гарантировать, что конфигурация вакуумного масляного насоса достигает 5па.
