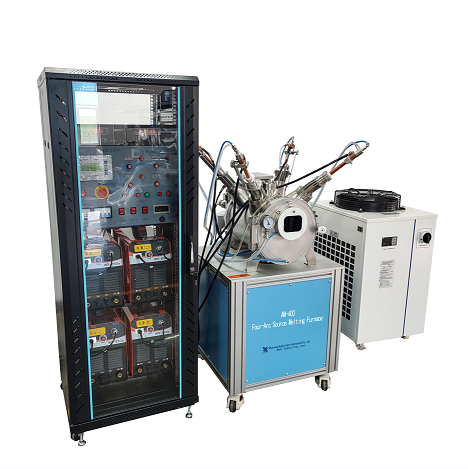

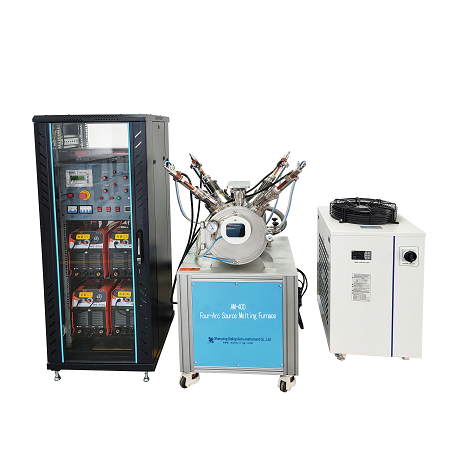

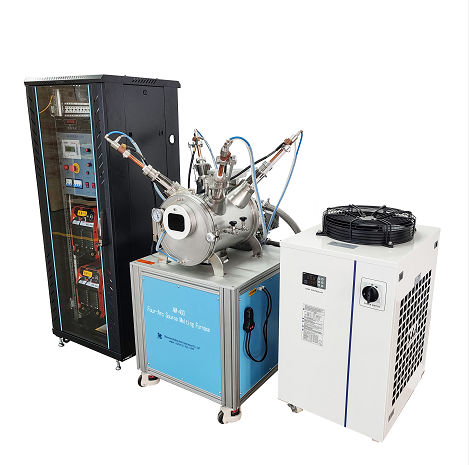

Система вакуумной дуговой плавки с 4 головками

Наименование продукта

АМ-400 Четырехдуговая плавильная печь

Условия установки

Данное оборудование необходимо использовать на высоте не более 1000 м, при температуре 25°C±15°C и влажности 55%Rh±10%Rh.

1. Вода: оборудование оснащено самоциркулирующей машиной охлаждающей воды (заполненной чистой или деионизированной водой).

2. Электричество: переменный ток 380 В, 50 Гц, должно быть хорошее заземление.

3. Газ: Камера оборудования должна быть заполнена аргоном (чистота 99,99% или более), необходимы баллоны с аргоном (с двойными муфтовыми соединениями диаметром 6 мм) и редукционный клапан.

4. Верстак: напольный, площадь установки: 2,5×1 м.

5. Устройство вентиляции: необходимо.

Основные параметры

1. Предельный вакуум оборудования: 8×10-4 Па.

2. Мощность оборудования: <60кВт.

3. Рабочее давление оборудования: -0,5 МПа.

4. Скорость утечки вакуума в системе: 5,0×10-7 Па.л/с.

5. Скорость откачки: откачка из атмосферы до 7×10-3Па≤30мин.

6. Поддерживайте уровень вакуума: уровень вакуума в вакуумной камере не должен быть ниже 10 Па после 12 часов выключения.

7. Плавильный тигель: φ100×15 мм, плавка 300 г.

8. Скорость предметного столика: от 1 до 20 об/мин, плавная регулировка.

Для обеспечения безопасного использования оборудования используются функции обнаружения и защиты системы, такие как: обнаружение и защита нехватки воды и пониженного напряжения, обнаружение и защита сильной последовательности фаз питания, обнаружение и защита температуры, обнаружение и защита вакуумной системы и т. д. .

Технические характеристики продукта

1. После завершения заполнения включите питание оборудования и отрегулируйте скорость тигля (1~20 об/мин).

2. Включите молекулярный насос SPD/Pfeiffer HICube80, чтобы откачать давление до 10–3 Па, закройте ручной клапан/буферный клапан и откройте ручной клапан, чтобы создать давление до -0,03 МПа.

1. Включите сварочный аппарат, отрегулируйте ток аппарата аргонодуговой сварки и нажмите кнопки дуговой сварки (2 шт.).

№

Имя

Спецификация (модель)

Количество

1

Главная вакуумная камера

Φ300×320

1 комплект

2

Кронштейн для скамьи

640×640×730

1 комплект

3

Молекулярный насосный агрегат

HICube80

1 комплект

4

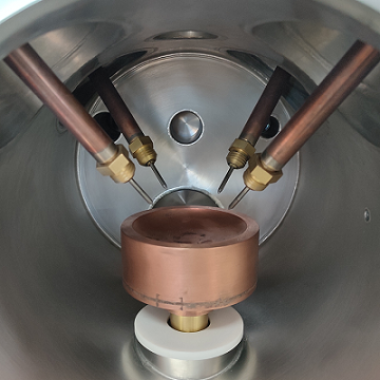

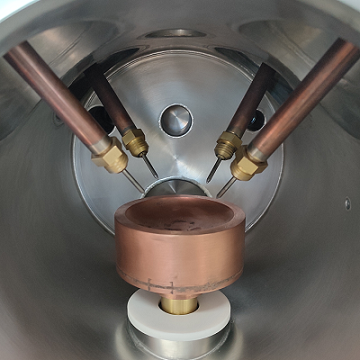

Ротационный плавильный тигель

Одна полость 100×15

1 комплект

5

Подъемный электрод водяного охлаждения

W-образная игла 4 мм

4 комплекта

6

Дверца для отбора проб со смотровым окном

100

3 шт

7

Ручной игольчатый клапан с наконечником 1/4

-

2 шт

8

Аргонно-дуговой сварочный аппарат

WSM-6302

2 комплекта

9

Высоковакуумная ручная заслонка/буферный клапан

GD-J63B（LF）

1 комплект

10

Циркуляционная машина водяного охлаждения

KJ（CW）-6200

1 комплект

11

Манометр

-0.1~0.15Mpa

1 комплект

Модель:

Стоимость:

Система вакуумной дуговой плавки с 4 головками

По запросу
