Оборудование для нанесения покрытий электронно-лучевым испарением в основном используется для подготовки различных проводящих пленок, полупроводниковых пленок, сегнетоэлектрических пленок, оптических пленок, микрообработки наноустройств, предварительной обработки образцов под электронным микроскопом и т.д. Оно особенно подходит для осаждения из паровой фазы различных тугоплавких металлических материалов.
Технические характеристики
Оборудование для нанесения покрытий электронно-лучевым испарением в основном используется для подготовки различных проводящих пленок, полупроводниковых пленок, сегнетоэлектрических пленок, оптических пленок, микрообработки наноустройств, предварительной обработки образцов под электронным микроскопом и т.д. Оно особенно подходит для осаждения из паровой фазы различных материалов из тугоплавких металлов. Его можно использовать не только для нанесения покрытий на твердые подложки, такие как стекло и кремниевые пластины, но и для нанесения покрытий на гибкие подложки, такие как PDMS, PTFE и PI.
Технические параметры
|
Условия эксплуатации |
Температура окружающей среды |
5℃～40℃ |
|
Источник питания |
380 В |
|
|
Мощность |
≤20 кВт |
|
|
Давление воды |
≤2,5 бар |
|
|
Размер вакуумной камеры |
Размер испарительной камеры |
φ500×H500 (мм) |
|
склад переходного периода |
φ280×H300 (мм) |
|
|
Электронная пушка |

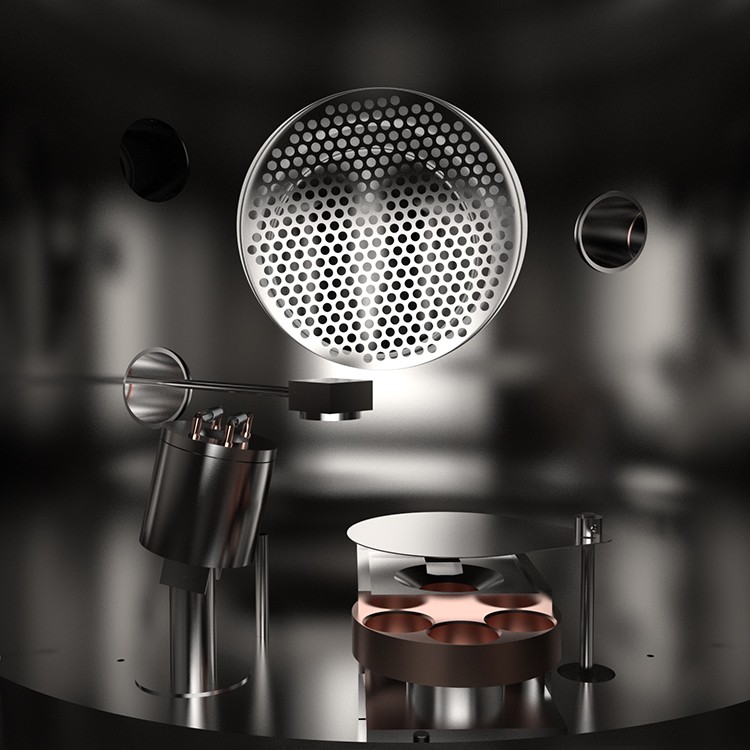

1 комплект новой электронной пушки, тигель с 6 отверстиями |
|
|
Источник ионов |
1 комплект источника ионов Kaufman K08 |
|
|
Поворотный стол для отбора проб |
Размер образца: ≤φ150 мм, образец можно поворачивать, а расстояние между образцом и электронной пушкой можно регулировать вверх и вниз (форма держателя образца разработана в соответствии с требованиями пользователя), температура нагрева ≤500 ℃ |
|
|
Системный вакуум |
Максимальный вакуум |
после 12-24 часов выпечки непрерывная откачка газа≤5x10-5Па |
|
Максимальный вакуум |
Скорость откачки: Степень разрежения≤5x10-4Па в течение 40 минут при атмосферном давлении |
|
|
Уровень утечки в системе |
Скорость утечки системы: скорость утечки всей машины меньше или равна 1-10-8Па.Л / с, после остановки насоса на 12 часов, измерения степени разрежения в вакуумной камере меньше или равно 10Па. |
|
|
Вакуумная насосная система |
Измеритель толщины пленки TM160 используется для контроля. |
|
|
Мониторинг покрытия |
Измеритель толщины пленки TM160 используется для контроля |
|
|
Неравномерность толщины покрытия |
≤3% |
|
|
Модель |
Стоимость, доллары США |
|

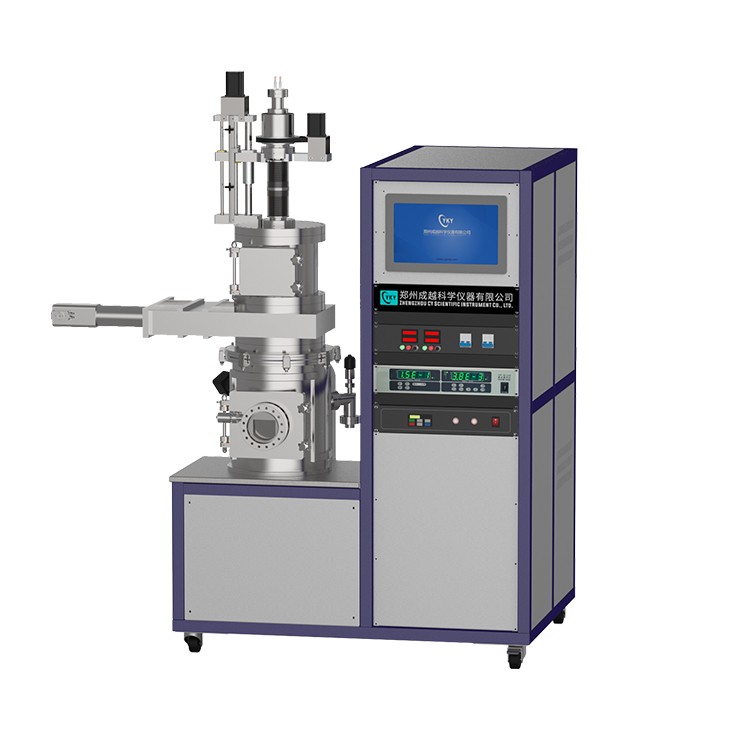

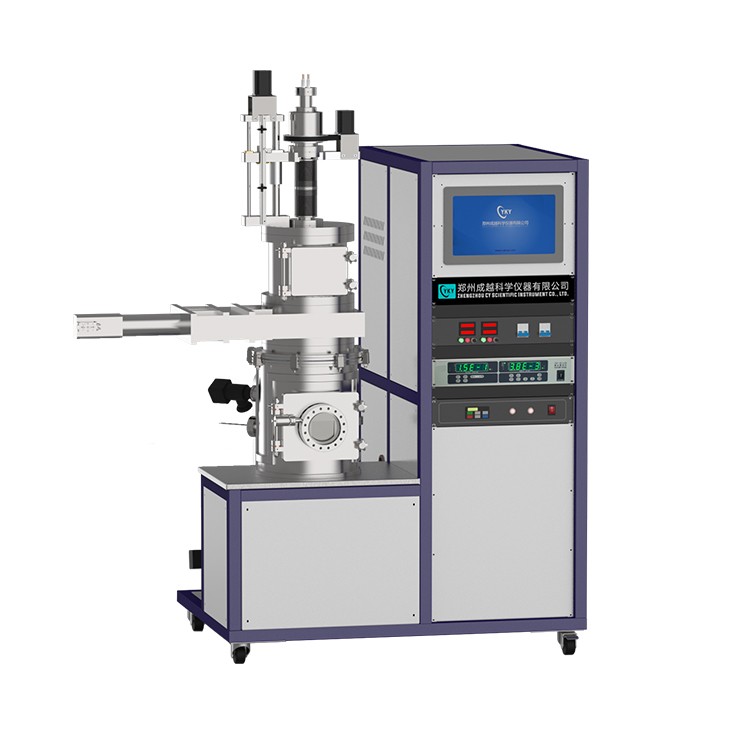

Electron beam evaporation coating equipment with auxiliary ion source |
По запросу |
