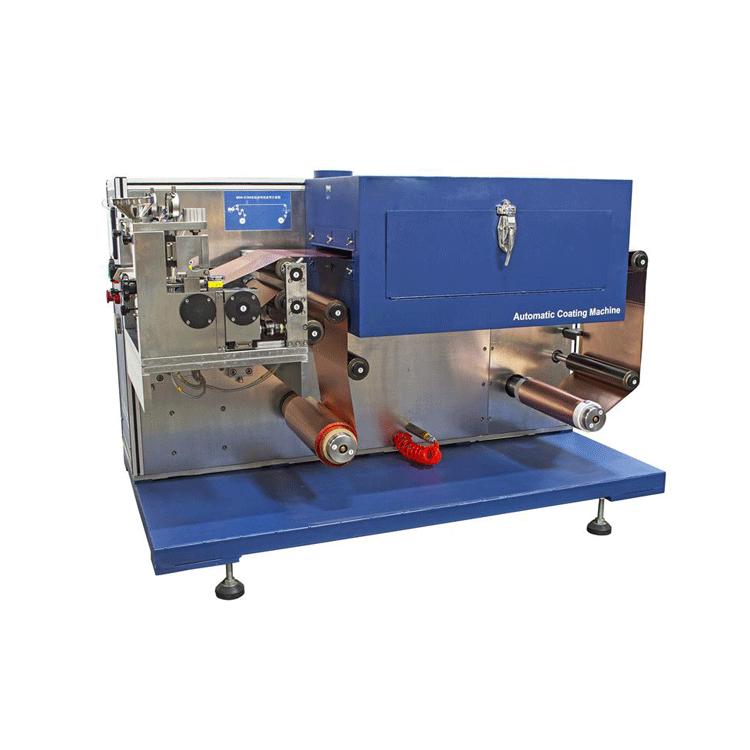

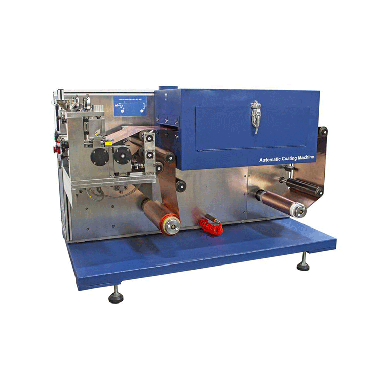

Система нанесения покрытия с рулона на рулон интегрирована с функциями / особенностями разматывания рулона металлической фольги (сматывания), держателя для суспензии, ножа для нанесения покрытия, печи для выпечки и окончательной намотки электрода (сматывания) вместе с сенсорным экраном для максимального удобства заказчика.
Технические характеристики
Система нанесения покрытия с рулона на рулон - это автоматическая система нанесения покрытия на аккумуляторные электроды с компактными размерами менее 6x3 дюймов. В ней используется технология нанесения покрытия с переносом для лучшей однородности покрытия и она идеально подходит для исследований или создания прототипов (например, экспериментальных исследований) аккумуляторных батарей нового поколения.
Технические параметры
|
Рабочее напряжение |
208-240 В переменного тока, 50/60 Гц, однофазный |
|
Макс. Потребляемая мощность |
4 кВт ( требуется воздушный выключатель 30А) |
|
Максимальная ширина покрытия |
250 мм |
|
Диапазон регулировки толщины |
0-5 мм |
|
Толщина покрытия (после сушки) |
30-200 мкм (для большинства видов материала для покрытия электродов аккумуляторных батарей) |
|
Точность определения толщины |
± 3 мкм (± 5 мкм по краям) |
|
Скорость нанесения покрытия |
0-750 мм / мин |
|
Максимальная температура сушки |
120 ° C |
|
Точность измерения температуры |
±1 °C |
|
Длина зоны нагрева |
710 мм (28 дюймов) |
|
Наматывающий/Разматывающий вал |
75 мм (ID) |
|
Макс. Диаметр намотки/разматывания |
250 мм (наружный диаметр) |
|
Максимальная длина покрытия |
л В зависимости от толщины покрытия и подложки. l Обычно фольга толщиной 10 мкм с покрытием 100 мкм позволяет покрыть 600 метров длины электрода за один проход |
|
Режимы нанесения покрытия |
1. Использование технологии переноса покрытия (обратная запятая) для улучшения однородности 2. Два доступных режима нанесения, выбираемых на панели управления. l Непрерывный режим l Периодическое нанесение покрытия (система выполняет нанесение, останавливается, наносит снова и так далее. Длина покрытия и отрезков разрыва могут быть указаны пользователем). |
|
Перемешивание суспензии |
Подвижный стержень SS316 |
|
Размер выпускного отверстия |
Диаметр 127 мм |
|
Размеры изделия |
1620 мм (Д) x 950 мм (Ш) x 1100 мм (В) |
|
Сжатый воздух |
0,5-0,8 МПа (воздушный компрессор в комплект не входит.) |
|
Вес нетто |
1000 кг (2200 фунтов) |
|
Примечания по применению |
Пожалуйста, используйте ацетон для очистки и просушки лезвия doctor, устройства подачи суспензии и ролика, чтобы избежать образования коррозии. |
|
Модель |
Стоимость, доллары США |
|
Roll to Roll Transfer Coating System with Drying Oven For Battery Electrodes |
По запросу |
