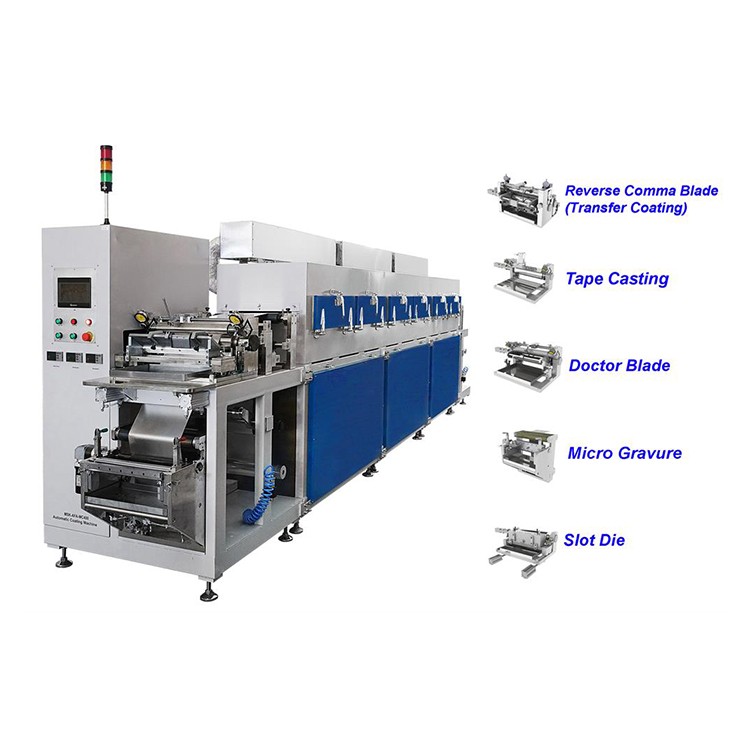

Многофункциональная система пилотного нанесения покрытия от рулона к рулону позволяет адаптировать различные головки для нанесения покрытия, такие как лезвие с обратной запятой, докторское лезвие, щелевая матрица, а также микропоглощающее и ленточное литье.Для эффективного отверждения суспензии предусмотрена трехзонная конвективная сушильная печь длиной 4,5 метра с независимым программированием температуры.
Технические характеристики
Многофункциональная система пилотного нанесения покрытия от рулона к рулону - это универсальная машина, которая может выбирать различные методы нанесения покрытия для достижения различных требований к процессу нанесения покрытия. Ее можно наносить в процессе нанесения покрытия на различные поверхности. Это оборудование для нанесения покрытий пилотного типа.Это наиболее полная и универсальная система нанесения пробного покрытия, которая обеспечивает широкую адаптивность к различным суспензиям для нанесения покрытий и пленочным подложкам (Cu, Al, PET, PP, PE).
- Doctor Blade: экономичное решение для нанесения покрытий толщиной от 10 до 200 микрон (только в непрерывном режиме).
- Лезвие с обратной запятой (переносное покрытие): экономичное решение для нанесения покрытий толщиной от 30 до 200 микрон (как в непрерывном, так и в прерывистом режиме).
- Ленточное литьевое покрытие: Идеально подходит для нанесения покрытия толщиной до 1000 микрон с помощью высоковязкой суспензии.
- Микрогравюра: идеально подходит для точного нанесения тонких покрытий толщиной от 1 до 3 микрон (толщина сухой пленки).
- Щелевая матрица: подходит для нанесения прецизионных покрытий толщиной до 1 микрона, обеспечивая широкое покрытие для более толстых покрытий толщиной до 200 микрон.
Технические параметры
|
Рабочее напряжение |
208-240 В переменного тока, 50/60 Гц, трехфазный (трехфазный 380 В переменного тока предоставляется по запросу) |
|
|
Макс. Потребляемая мощность |
30 кВт (требуется воздушный выключатель 50А) |
|
|
Сжатый воздух |
Требуется 0,5-0,8 МПа (воздушный компрессор в комплект не входит.)
|
|
|
Диаметр намотки/разматывания |
· наружный диаметр не более 350 мм. · Диаметр наматывающего вала: 3 дюйма |
|
|
Ширина нанесения покрытия |
Макс. 350 мм. |
|
|
Скорость нанесения покрытия |
Макс. 5000 мм/мин |
|
|
Головки для нанесения покрытия (пожалуйста, выберите в настройках продукта)
1. Лезвие с обратной запятой 2. Doctor Blade 3. Ленточное литье 4. Slot Die 5. Микрогравюра |
Покрытие Doctor Blade |
· непрерывный режим нанесения покрытия · Диапазон толщины покрытия: 10 ~ 200 мкм (высушенная пленка) · Типичный диапазон вязкости суспензии: 500 ~ 10000 МПа/с · Точность: ±5 мкм (решение для регулировки зазора 1 мкм); Допуск по толщине от края до центра +/-8 мкм · Автоматический дозатор навозной жижи с баком объемом 2 литра предоставляется за дополнительную плату. |
|
Лезвие с обратной запятой (переносное покрытие) |
· Доступны два режима нанесения покрытия (непрерывный и прерывистый), выбираемые на панели управления. · Диапазон толщины покрытия: 30 ~ 200 мкм (высушенная пленка) · Типичный диапазон вязкости суспензии: 500 ~ 10000 МПа/с · Точность: ±3 мкм; Допуск по толщине от края до центра +/-5 мкм · Автоматический дозатор шлама с баком объемом 2 литра предоставляется за дополнительную плату |
|
|
Литьевое Покрытие |
Технология литья ленты идеально подходит для работы с более густой суспензией 5000 ~ 20000 МПа/с, и, таким образом, достигается более толстое пленочное покрытие (до 1000 мкм). Только режим непрерывного нанесения покрытия Точность: ±5 мкм (решение для регулировки зазора 1 мкм); Допуск по толщине от края до центра +/-8 мкм В комплект входит шнековый насос для подачи шлама с 4-литровым баком. |
|
|
Покрытие щелевой штамповкой |
Щелевая матрица идеально подходит для равномерного нанесения пленки толщиной от 1 микрона до 200 микрон. Изменяя размер прокладок с различными рисунками, вы сможете получать сплошные, прерывистые или даже сетчатые покрытия, соответствующие рисункам прокладок. В комплект входит шнековый насос для подачи шламаMSK-156 с 4-литровым баком, пожалуйста, нажмите подчеркнуть, чтобы просмотреть подробную информацию Минимальная толщина и точность: 1 мкм (высушенная пленка), ±1% Типичный диапазон вязкости суспензии: 200 ~ 10000 МПа.с |
|
|
Нанесение микропоглощающего покрытия |
· Пользователю доступны режимы непрерывного и прерывистого нанесения покрытия. · Диапазон толщины покрытия: 1 ~ 3 мкм (высушенная пленка) · Типичный диапазон вязкости суспензии: 30 ~ 1000 МПа/с · В комплект входит автоматический дозатор навозной жижи с баком объемом 2 литра. |
|
|
Конвекционная Сушильная Печь |
Трехзонная конструкция с независимыми регуляторами температуры. Расход воздуха: 9,5/2800 (см3/об/мин) макс. для одной зоны регулируется расход Температура сушки: не более 150°C±5℃ Потребляемая мощность: 9 кВт для одной зоны (всего 27 кВт) Длина нагревателя: 1,5 м для одной зоны (всего 4,5 м) |
|
|
Размеры изделия |
L6600mm x W1200mm x H1850mm |
|
|
Масса нетто |
12,3 т |
|
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой. На ржавчину и повреждения, вызванные неправильными условиями хранения или технического обслуживания, гарантия не распространяется. |
|
|
Модель |
Стоимость, доллары США |
|
Multi-function roll-to-roll pilot coating system with multiple optional blades |
По запросу |
