Трехзонная вращающаяся трубчатая печь широко используется для спекания неорганических соединений. Трубка управления механической передачей может вращаться на 360 ° без перерыва, так что материалы в трубке можно перемешивать для получения равномерного эффекта нагрева.
Технические характеристики

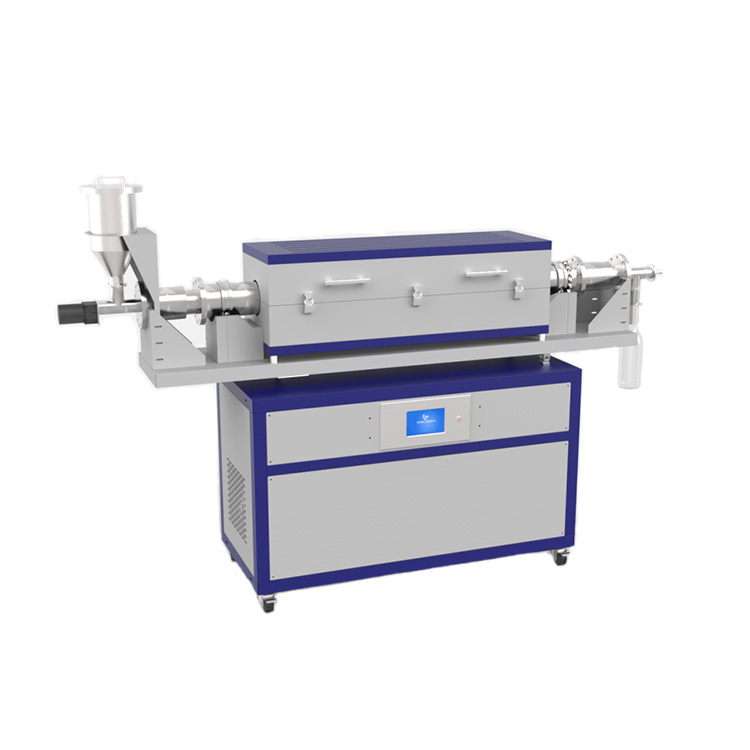

CY-O1200-100IIIT-R представляет собой трехзонную вращающуюся трубчатую печь с питателем и приемным баком. Устройство подачи может подавать порошок в трубу печи с номинальной скоростью, и порошковый материал может непрерывно заворачиваться и модифицироваться методом CVD в условиях защиты атмосферы. Приемный резервуар позволяет собирать обработанный порошок в условиях защиты атмосферы.
Применение
Эта трубчатая печь предназначена для нанесения проводящего слоя на материал катода литий-ионной батареи (например, LiFePO3, LiMnNiO3), а также для получения анодного материала Si/C методом CVD.
Технические параметры
|
Вакуумная трубчатая печь |
Максимальная мощность |
4,5 кВт |
|
|
Материал трубы |
Внешняя труба из нержавеющей стали, внутренняя - из кварца |
||
|
Диаметр трубы |
100 мм (60 мм с обоих концов, 100 мм посередине) |
||
|
Длина трубы |
1200 мм |
||
|
Длина камеры печи |
660 мм |
||
|
Длина зоны нагрева |
200 мм + 200 мм+ 200 мм |
||
|
Зона постоянной температуры |
200 мм |
||
|
Рабочая температура |
0～1100℃ |
||
|
Точность контроля температуры |
±1℃ |
||
|
Режим контроля температуры |
30- или 50-сегментный программный контроль температуры |
||
|
Режим отображения |
ЖК-дисплей |
||
|
Способ герметизации |
вакуумный фланец из нержавеющей стали 304 |
||
|
Фланцевый интерфейс |
Соединительный наконечник 1/4 ", соединение KF16/25/40 |
||
|
Вакуум |
4.4E-3Pa |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Угол наклона |
0~15° |
||
|
Скорость вращения |
0 ~ 20 об /мин |
||
|
Система подачи газа |
Модель |
CY-3F |
|
|
Газовый канал |
3-канальная |
||
|
Измерительный блок |
Поплавковый расходомер газа |
||
|
Диапазон измерений |
Канал: 0~100 мл газа H2 |
Примечания: Если вам нужны другие плиты или типы газа, вам необходимо указать это при заказе. В соответствии с конкретными требованиями заказчика может быть выбран расходомер соответствующего типа и диапазона газа. |
|
|
Канал B: 16~160 мл газа N2 |
|||
|
Канал C: 25~250 мл Ar-газа |
|||
|
точность измерений |
±2.0% |
||
|
Устойчивость труб к давлению |
3 МПа |
||
|
Разница в рабочем давлении |
50~300 кПа |
||
|
Соединительная труба |
нержавеющая сталь 304 |
||
|
Газовый канал |
игольчатый клапан из нержавеющей стали 304 |
||
|
Спецификация интерфейса |
соединительный наконечник 1/4 " для ввода и вывода газа |
||
|
Вытяжная система |
Механический насос |
Роторно-лопастной насос |
|
|
Скорость перекачки |
1,1 л /С |
||
|
Интерфейс выпуска |
KF16 |
||
|
Измерение вакуума |
Датчик сопротивления |
||
|
Максимальный вакуум |
1.0E-1Pa |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Интерфейс перекачки |
KF16 |
||
|
Модель |
Стоимость, доллары США |
|
CY-O1200-100IIIT-R |
По запросу |
