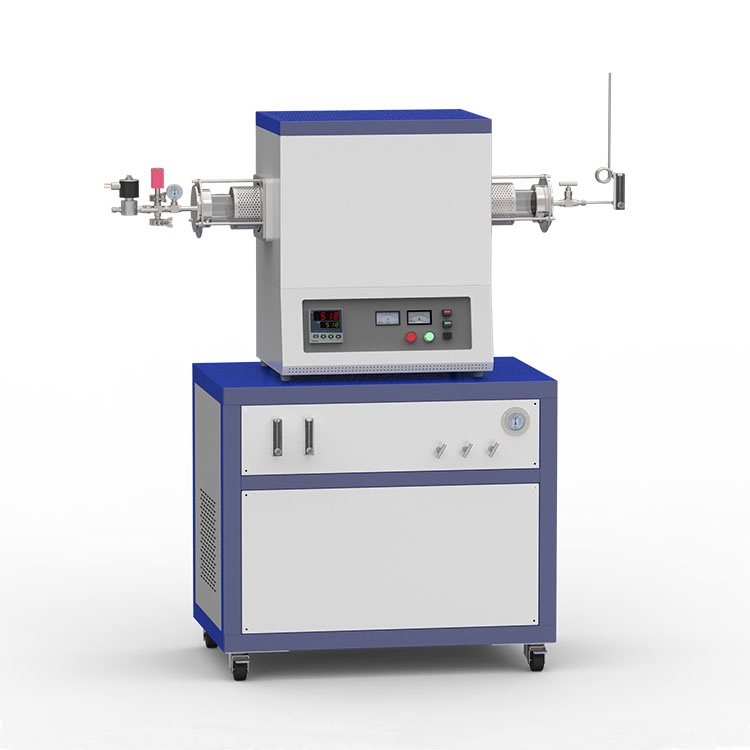

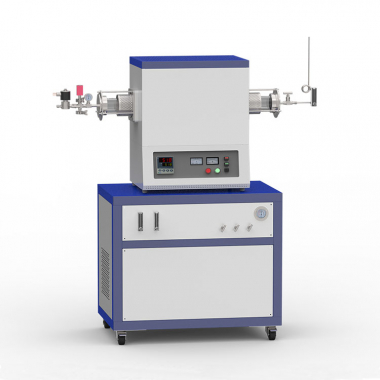

Система CVD с восстановлением водорода 1700 ℃ может использоваться для вакуумирования и наполнения атмосферы, поэтому ее также называют вакуумной трубчатой печью и атмосферной трубчатой печью. Трубка изготовлена из бесшовного оксида алюминия высокой чистоты, а максимальная рабочая температура достигает 1650 ℃.
Технические характеристики
Система CVD с восстановлением водорода 1700 ℃ может использоваться для вакуумирования и наполнения атмосферы, поэтому ее также называют вакуумной трубчатой печью и атмосферной трубчатой печью. Трубка изготовлена из бесшовного оксида алюминия высокой чистоты, а максимальная рабочая температура достигает 1650 ℃. Для соответствия требованиям испытаний по вводу водорода трубчатая печь оснащена устройством ручного розжига на правом конце трубы печи для обеспечения безопасности испытаний; вакуумметр и манометр давления воздуха расположены на левой стороне трубы печи для контроля вакуума и атмосферы внутри трубы печи. Дополнительная безопасность теста обеспечивается блокировкой электромагнитного клапана, датчика давления и устройства обнаружения воспламеняющихся газов.
Эта система также включает двухканальный поплавковый расходомер с игольчатым клапаном из нержавеющей стали и манометром давления воздуха для точного смешивания газа, соответствующего требованиям испытаний. При нормальных обстоятельствах этот набор приборов используется с двухступенчатым роторно-лопастным вакуумным насосом для достижения общего низкого вакуума в испытательной среде. Если вам нужен более высокий вакуум, вы можете связаться с нашими специалистами, чтобы выбрать более мощный молекулярный насос.
Применение
Устройство широко используется в материалах или химических лабораториях для спекания различных образцов новых материалов в условиях водорода или смеси водородно-азотных газов.
Технические параметры
|
Вакуумная трубчатая печь |
Максимальная мощность |
2,5 кВт |
|
|
Материал трубки |
Глинозем высокой чистоты |
||
|
Диаметр трубки |
100 мм |
||
|
Длина трубки |
1000 мм |
||
|
Длина камеры печи |
440 мм |
||
|
Длина зоны нагрева |
400 мм |
||
|
Зона постоянной температуры |
200 мм |
||
|
Рабочая температура |
0～1650℃ |
||
|
Точность контроля температуры |
±1℃ |
||
|
Режим контроля температуры |
30- или 50-сегментный программный контроль температуры |
||
|
Режим отображения |
ЖК-дисплей |
||
|
Способ герметизации |
вакуумный фланец из нержавеющей стали 304 |
||
|
Фланцевый интерфейс |
соединительный наконечник 1/4 ", соединение KF16/25/40 |
||
|
Вакуум |
4.4E-3Pa |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Устройство зажигания |
Ручное зажигание |
||
|
Система подачи газа |
Модель |
CY-2F |
|
|
Газовый канал |
2-канальный |
||
|
Измерительный блок |
Поплавковый расходомер газа |
||
|
Диапазон измерения |
Канал: 0~ 100 мл газа H2 |
Примечания: Если вам нужны другие диапазоны или типы газа, вам необходимо указать это при заказе. |
|
|
Канал B: 16~ 160 мл газа N2 |
|||
|
точность измерения |
±2.0% |
||
|
Сопротивление давлению в трубе |
3 МПа |
||
|
Разница в рабочем давлении |
50~300 кПа |
||
|
Соединительная труба |
нержавеющая сталь 304 |
||
|
Газовый канал |
игольчатый клапан из нержавеющей стали 304 |
||
|
Спецификация интерфейса |
Соединительный наконечник 1/4 " для входа и выхода газа |
||
|
Выхлопная система |
Механический насос |
Роторно-лопастной насос |
|
|
Скорость перекачки |
1,1 л /С |
||
|
Интерфейс выхлопа |
KF16 |
||
|
Измерение вакуума |
Датчик сопротивления |
||
|
Максимальный вакуум |
1,0E-1Pa |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Интерфейс перекачки |
KF16 |
||
|
Модель |
Стоимость, доллары США |
|
CY-T1700-100IC-2F-HP |
По запросу |
