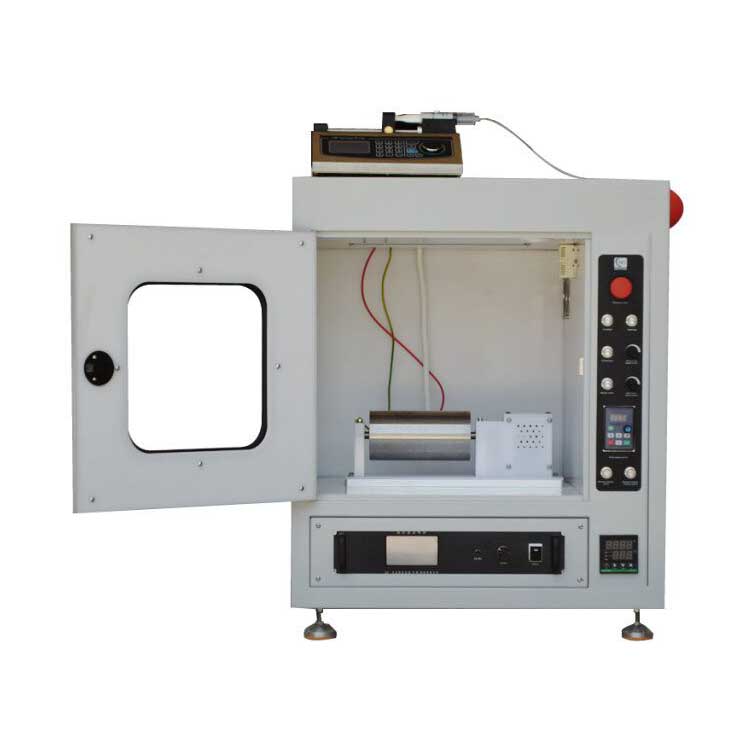

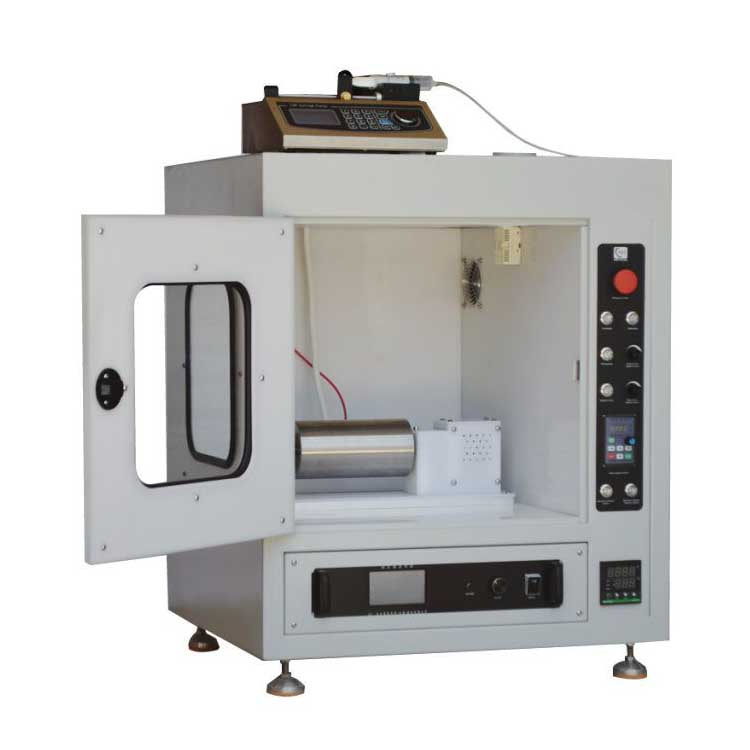

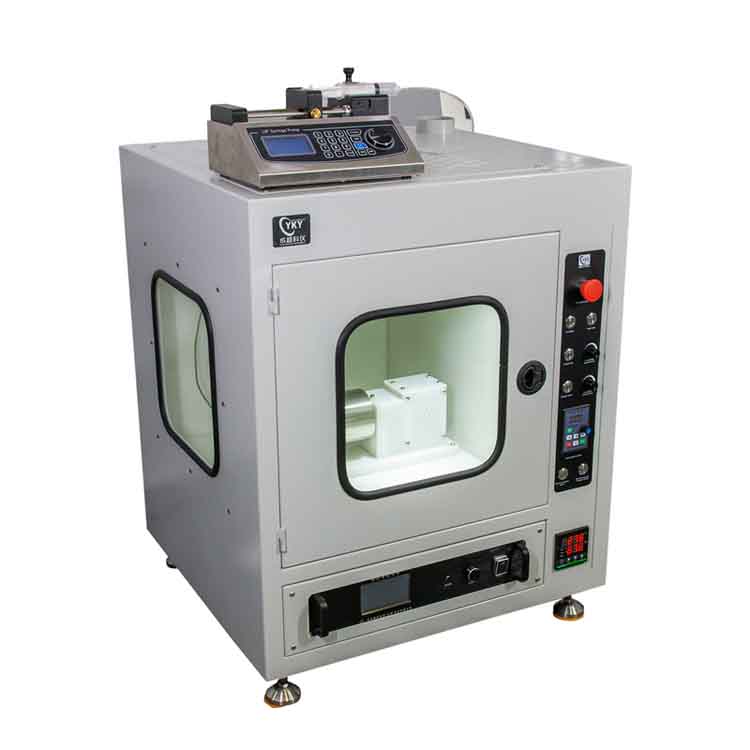

Настольная установка для электропрядения нановолокон специально разработана для изготовления нанопроволок или нанесения покрытия на подложки.Шприцевой насос может непрерывно подавать жидкость к соплу, а скорость подачи жидкости можно регулировать в соответствии с потребностями различных решений для прядения. В то же время высоковольтный источник питания может обеспечить долговременное стабильное электрическое поле для электроспиннинга, а напряженность его электрического поля составляет 0-30 кВ.
Технические характеристики
Шприцевой насос для настольного блока электроспрядения и электрораспыления нановолокон обеспечивает плавный и непрерывный поток, обеспечивая равномерное прядение. Высоковольтный источник питания обеспечивает диапазон выходного напряжения 0-30 кВ при максимальной силе тока 0,5 мА. В комплект поставки устройства входят мишень с Y-образной ступенью, неподвижная пластинчатая мишень и вращающиеся оправки разного диаметра.Вытяжной шкаф обеспечивает закрытую атмосферу с прозрачными боковыми стенками для контроля процесса электроформования. В вытяжной шкаф встроен общий электронный блок управления. Вытяжной шкаф также оснащен вытяжным вентилятором, гранитной рабочей поверхностью, галогенным освещением и дополнительными функциями, такими как настройка размеров вытяжного канала.
Установка для электроформования нановолокон - это система для производства ультратонкого волокна диаметром 20-1000 нм. Нановолокно имеет высокую удельную площадь поверхности, малый диаметр и большую пористость. В качестве сырья можно использовать более 100 видов полимеров, а также белок, коллаген, органические соединения (ПЭО, ДНК, PAA, PLA, нейлон, полиэстер, акриловую смолу, ПВА, PS, PAN, пептид, целлюлозу).
Основные характеристики
- Программное управление различными функциями, такими как скорость вращения оправки, продолжительность, расход шприцевого насоса, скорость ступеней X, Y и т.д.
- Вращающиеся оправочные мишени различного диаметра, Y-образная мишень и стационарная пластинчатая мишень поставляются в комплекте с системой.
- Автономный вытяжной шкаф оснащен такими функциями, как вытяжной вентилятор, галогенное освещение и прозрачная дверца для контроля процесса электроформования
- Встроенная схема дуговой защиты
Технические параметры
|
Входная мощность |
Однофазное напряжение 208 ~ 240 В переменного тока (для 110 В переменного тока, пожалуйста, закажите наш трансформатор мощностью 3000 Вт). Максимальная потребляемая мощность: 1500 Вт |
|
Высоковольтный источник питания |
• Одиночный выход 0-30 кВ, максимальный ток 0,5 мА • Цифровой вольтметр и измеритель тока • Устройство для электростатического удаления - разрядник встроен в вытяжной шкаф • Доступны режимы постоянного тока / постоянного напряжения • Встроенная схема дуговой защиты. Обычно для процесса электроформования требуется ток < 5 мкА. Пожалуйста, ограничьте ток <20 мкА, чтобы избежать повреждения дугой при высоком напряжении |
|
Двухканальный шприцевой насос |
• Двухканальный шприцевой насос с независимым регулированием скорости позволяет шприцам выбрасывать раствор с разной скоростью. • В комплект поставки входят четыре системы дозирования шприцев, которые управляются программным обеспечением. (По два шприца на группу при одинаковой скорости подачи) • Совместима со стандартными стеклянными шприцами объемом от 2,5 до 50 мл • Скорость откачки: 1 мкл/мин - 35 мл /мин для прилагаемого шприца объемом 20 мл • Держатель шприца из изоляционного материала для работы в условиях высокого напряжения • Программируемый профиль X motion для управления характеристиками пленочного покрытия • Разрешение перемещения 1 мм. • В стандартную комплектацию входит только стандартная высоковольтная подставка из крокодиловой кожи. 3-осевая подставка и Т-образная двойная 3-осевая насадка в комплект поставки не входят. Внимание: Пожалуйста, используйте стеклянные шприцы. Из соображений безопасности не используйте пластиковые шприцы для утилизации. |
|
|
В стандартную комплектацию входят коллекторы трех типов Коллекторы оправок для электроформования • 7 комплектов различного размера: длина 200 мм× 100, 75, 25, 12, 6, 2 мм диаметр • Привод: двигатель BLDC с микропроцессорным управлением и обратной связью по датчику Холла • Скорость вращения: от 400 до 3500 об / мин регулируется со стабильностью: +/-1% • Управление скоростью и продолжительностью на базе ПК • Вращающиеся оправки можно использовать в качестве мишени для получения выровненной непрерывной сетки из нановолокон Пластинчатый коллектор для сбора нановолокон •320 мм×100 мм× 2 мм с заземлением Y-ступенчатый коллектор для нанесения плоской пленки • Размеры ступени 250 мм×175 мм×2 мм толщиной • Материал пластины: Нержавеющая сталь • Программируемый профиль Y-образного перемещения для управления характеристиками пленочного покрытия • Управление скоростью, профилем перемещения и продолжительностью на базе ПК • Разрешение перемещения 1 мм |
|
Нагреватель лампы |
• Нагреватель с галогенной лампой с термопарой и цифровым регулятором температуры встроены в вытяжной шкаф для нагрева окружающей среды до 40 ºC • Максимальная мощность: 1000 Вт |
|
Вытяжной шкаф |
• Автономная установка со встроенным источником питания и такими функциями, как нагреватель, освещение и вытяжной вентилятор • Прозрачные стеклянные окна спереди и с обеих сторон для удобного контроля процесса электроформования • Размеры: 1000 мм x 880 мм x 1370 мм • Материал конструкции: нержавеющая сталь, алюминий и стекло. Вытяжной шкаф покрыт эпоксидной смолой для электрической изоляции • Блокировка передней двери для отключения высоковольтного выхода при случайном открытии двери во время процесса электроформования. На верхней части вытяжного шкафа установлена аварийная лампа, указывающая на то, что включено высокое напряжение на выходе. • Вытяжной вентилятор диаметром 3,8 дюйма. вентиляционное отверстие установлено в верхней части вытяжки, которое может быть подключено к выпускному отверстию на предприятии заказчика • Объемный расход вытяжного вентилятора составляет 117 CFM (кубический фут/мин). |
|
Программное обеспечение |
• Блок системного контроллера подключается к ноутбуку или Surface Pro через порт RS232 и USB-адаптер • Централизованное программное управление шприцевым насосом, X-ступенью, Y-ступенью, коллектором оправки и почти всеми параметрами электроспрядения • Все параметры процесса могут быть сохранены как пользовательский процесс и извлечены позже для анализа или повторного запуска • В комплект входит один совершенно новый портативный компьютер или один Microsoft Surface Pro с предустановленным программным обеспечением. |
|
Мониторинг и контроль влажности |
В вытяжной шкаф встроен монитор влажности для контроля уровня влажности (RH%) в диапазоне от 2% до 95% |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой (доступна демонстрация перед покупкой) |
|
Соответствие требованиям |
Сертификат CE |
|
Размеры |
Всего: 1000 мм Д ×880 мм Ш×1370 мм В |
|
Модель |
Стоимость, доллары США |
|
Desktop nanofiber electrospinning & electrospraying unit |
По запросу |
