Оборудование для электропрядения CY-NFES-043C оснащено двумя шприцевыми насосами, расположенными по обе стороны вращающегося коллекторного барабана. Расстояние между шприцем и барабаном можно регулировать. Скорость, направление, ход и скорость дозирования можно изменять на обоих шприцевых насосах.
Технические характеристики
Оборудование для электроформования CY-NFES-043C оснащено двумя шприцевыми насосами с обеих сторон вращающегося коллекторного барабана. Расстояние между шприцем и барабаном можно регулировать. Скорость, направление, перемещение и скорость выдачи можно изменять на обоих шприцевых насосах. Использование этой технологии помогает конечному пользователю увеличить производительность нановолокон, а также позволяет одновременно прясть два разных материала.
Особенности
- Обогрев салона: до 45 ℃ с помощью спирального нагревателя мощностью 1000 Вт
- Камера снабжена стержнем для отвода остаточного заряда, который используется для удаления статического электричества.
- Предусмотрен предохранительный выключатель для отключения высоковольтного питания при открытии дверцы.
- Светодиодное освещение кабины и задняя подсветка для просмотра кончика иглы и процесса электроспрядения.
- Для испарения растворителя предусмотрен вытяжной вентилятор. Он также используется для охлаждения оборудования после процесса отжима.
- Аварийная остановка предусмотрена на панели управления для остановки оборудования в случае возникновения любой аварийной ситуации.
- Коаксиальная фильера: Наш блок электроформования нановолокна оснащен коаксиальной фильерой, которая помогает производить полые нановолокна и нановолокна сердцевины / оболочки. Эта технология также может быть использована для объединения различных характеристик каждого полимера в одно волокно.
- Градуировочная шкала нанесена на гранитную поверхность в направлении X и Y, что помогает конечному пользователю достигать повторяющихся результатов, указывая положения шприцевого насоса и мишени.
- Удобное программное обеспечение обеспечивает взаимодействие с ПК, что помогает регулировать различные функции, такие как скорость вращения оправки, продолжительность отжима, расход шприцевого насоса, перемещение мишени XY и т.д.
- Вращающиеся мишени с оправками различного диаметра, неподвижная мишень и возвратно-поступательная мишень XY, поставляемая в комплекте с системой.
- Вытяжной шкаф системы оснащен такими функциями, как вытяжной вентилятор, галогенное освещение и прозрачная дверца для контроля процесса электроформования.
- Встроенная схема дуговой защиты
Технические параметры
|
Изделие |
Подробнее |
Технические характеристики |
|
Высоковольтный источник питания
|
CY-NFES-040 поставляется с высоковольтным источником питания. Диапазон выходного напряжения 0-30 кВ при максимальной токовой мощности 0,5 мА. Выходное напряжение и ток можно настроить с помощью ручек на передней панели и показаний цифровых панельных счетчиков. |
Одиночный выход 1,0 - 30 кВ, максимальный ток 0,5 мА 2. Цифровой вольтметр и измеритель тока 3. Устройство для удаления статического электричества - Короткозамкнутая ручка 4. Режим работы при постоянном токе /напряжении 5. Встроенная защита от дугового замыкания |
|

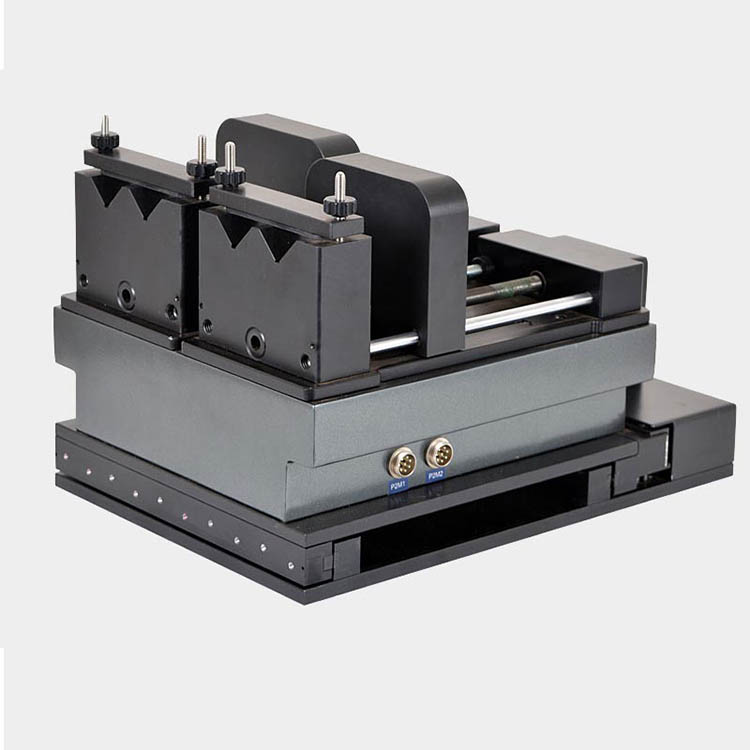

Двухканальный шприцевой насос с независимым управлением
|
Шприцевой насос модели CYKY CY-SPLF4 обеспечивает независимое управление двумя двухканальными шприцевыми насосами. Скорость и расход можно изменять на обоих для достижения индивидуального изготовления волокон. Шприцевой насос также можно перемещать взад и вперед по оси X. Максимальное расстояние перемещения составляет 200 мм. Управление движением осуществляется с помощью ПК. Он может работать со стандартными готовыми шприцами, изготовленными из пластика, стекла или нержавеющей стали. Схема управления на базе микропроцессора обеспечивает скорость потока от 0,4 мкл/ч до 650 мл/ч (при использовании шприца объемом 5 мл). Диаметр шприца, продолжительность отжима или целевой объем могут быть установлены пользователем через программный интерфейс ElectroSpinner. |
1.To дозируйте из стандартных одноразовых или стеклянных шприцев объемом от 2,5 до 60 мл 2. Держатель шприца из изоляционного материала для работы в условиях высокого напряжения 3. Управление двигателем через микроконтроллер для контроля и индикации расхода 4. Система выдачи четырех шприцев 5. Управление на базе ПК с документацией таких параметров, как диаметр шприца, расход, продолжительность распыления и т.д. 6. Платформа ручной регулировки высоты для изменения высоты насоса в соответствии с заданной высотой.
|
|

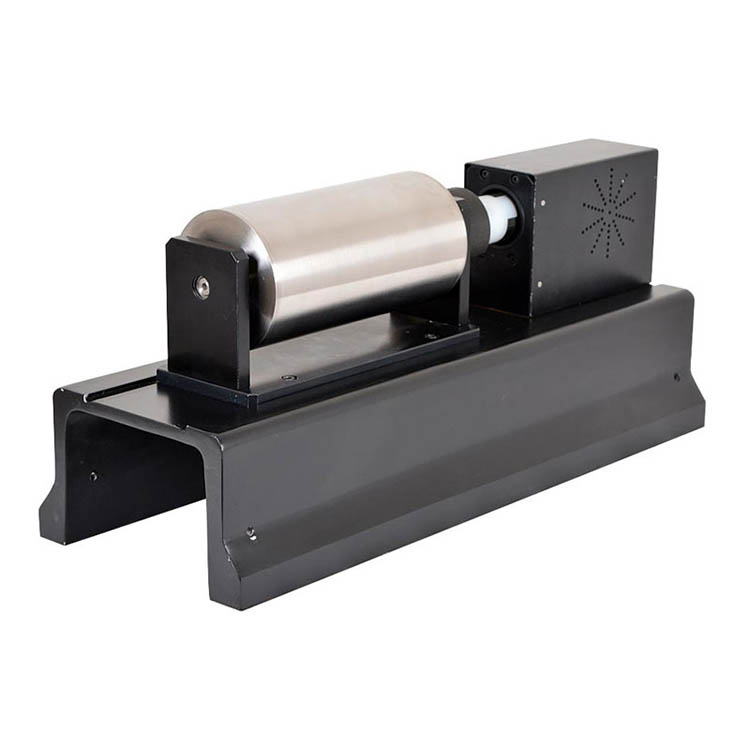

Вращающаяся оправка
|
Вращающиеся оправки, поставляемые с блоком электроформования, можно использовать в качестве мишени для получения выровненной непрерывной сетки из нановолокна. Он имеет диапазон оборотов от 300 до 4000 об / мин, подходящий для электроформования. Заземление оправки от источника высоковольтного питания достигается через контакт угольной щетки. Стабильность скорости вращения оправки составляет +/- 1%. CY-RM-01 от CYKY представляет собой высокоскоростную вращающуюся оправку, которая работает с оправками серии CY-MN диаметром от 2 мм до 100 мм и длиной 200 мм. Количество поставляемых оправок: 100 мм, 75 мм, 50 мм, 25 мм, 15 мм, 12 мм, 6 мм, 4 мм, 2 мм. |
1. Барабаны из нержавеющей стали различных размеров 2. Частота вращения: 300-4000 об/мин 3. Заземление: доступно 4. Привод: электродвигатель BLDCmotor с микропроцессорным управлением и обратной связью с датчиком Холла 5. Стабильность скорости: +/- 1% 6. Управление на базе ПК с документацией скорости и продолжительности |
|
Y-образный пластинчатый коллектор и стационарная мишень
|
Этот коллектор может использоваться как стационарная мишень или как Y-образный пластинчатый коллектор. Стационарная мишень, выполняющая роль сборщика электроспряденных нановолокон, изготовлена из пластины из нержавеющей стали таким образом, что ее можно удерживать вертикально на столешнице. Она также имеет разъем для заземления. Используя только стационарную мишень, невозможно добиться равномерной плотности волокон, поскольку большая часть волокна собирается вокруг точки, перпендикулярной игле шприца. В сочетании с X-образным перемещением шприцевого насоса ступень Y-образного перемещения мишени обеспечивает перемещение мишени в соответствии с заданным профилем движения. В зависимости от профиля движения волокна равномерно собираются на мишени. Профиль движения может быть создан с помощью серии команд, доступных в программном обеспечении. |
1. Размер пластины 250*175* 3 мм 2. Материал пластины: нержавеющая сталь 3. Заземление: доступно 4. Программируемый профиль Y-образного перемещения для управления характеристиками нанесения нановолокна 5. Управление движением на базе ПК с документацией таких параметров, как скорость, поперечина, профиль движения и продолжительность |
|
Фильера |
a. Фильера для игольчатой фильеры Для удобства подачи нановолокон предусмотрены металлические иглы с плоскими наконечниками. Высокое напряжение подключается к кончику иглы с помощью металлических зажимов. |
b. Коаксиальная фильера Коаксиальная фильера обеспечивает одновременный поток двух различных растворов. Это помогает получать полые нановолокна и нановолокна сердцевины / оболочки. |
|

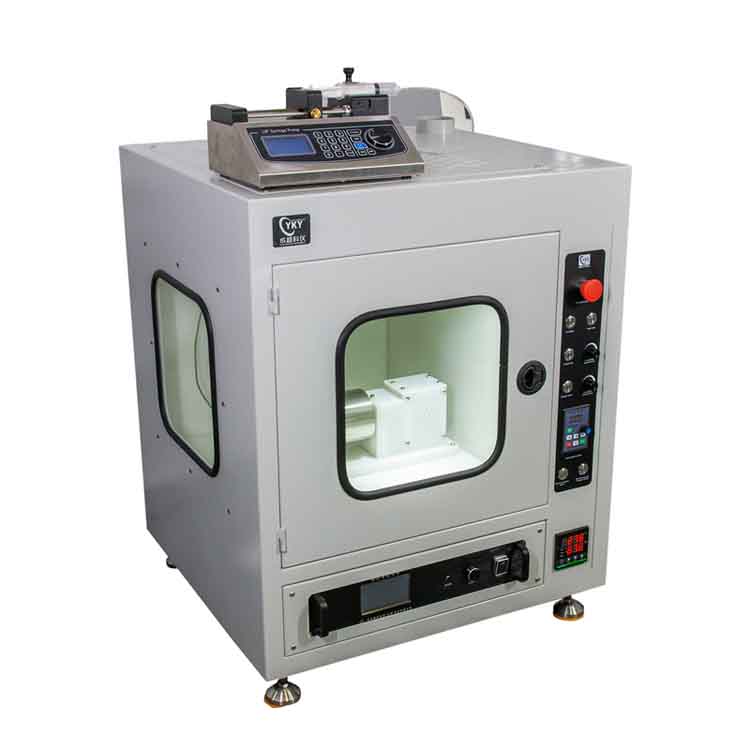

Вытяжной шкаф |
Вытяжной шкаф модели CYKY CY-FH-03 обеспечивает закрытую атмосферу для электроформования. Закрытая камера необходима для защиты пользователя от загрязняющего воздуха, вызванного испарением растворителя во время процесса. Она поставляется с подключенным вытяжным вентилятором или, опционально, с воздуховодом нестандартных размеров, чтобы ее можно было подключить к вытяжному воздуховоду, имеющемуся на месте. Вытяжной шкаф CYKY также оснащен встроенным нагревателем, способным поддерживать температуру до 45℃. Независимый ПИД-регулятор обеспечивает точный контроль температуры. Общий электронный блок управления для всех устройств системы электроформования встроен в вытяжной шкаф. Вытяжной шкаф имеет прозрачные боковые стенки и щиток передней дверцы из флоат-стекла. Это обеспечивает хорошую видимость процесса. Свет высокой интенсивности от дополнительной галогенной лампы освещает прядущиеся нановолокна на пути к цели. Столешница изготовлена из гранита, что упрощает процесс очистки. |
1. Автономный блок со встроенным источником питания и проводкой для нагревателя, освещения и вытяжки 2. Прозрачные стеклянные окна с трех сторон для удобного контроля процесса электроформования 3. Отпечаток стопы: 1000 мм * 800 мм * 1672 мм 4. Материал конструкции: нержавеющая сталь, алюминий и стекло 5. Эпоксидное покрытие для электрической изоляции 6. Контроль температуры окружающей среды до 40 ℃ 7. Вытяжной вентилятор в верхней части вытяжного шкафа, который может быть подключен к выпускному отверстию, имеющемуся на предприятии заказчика.
|
Аксессуары
- Обычный стеклянный шприц
- Стеклянный шприц с соединителем для трубки
- Запасная игла
- Тефлоновая трубка
Дополнительно: УФ-лампа для отверждения
Поверх вращающегося коллекторного барабана можно поместить специальное ультрафиолетовое излучение мощностью 10 Вт 254 нм, которое помогает отверждать пряденые волокна.
Его можно включить во время работы или после завершения прядения волокна на сборном барабане.
Поскольку ультрафиолетовое излучение вредно для нашей кожи и глаз, стеклянные поверхности камеры защищены специальными покрытиями для максимального отражения ультрафиолета.
Контроллер также оснащен переключателем ВКЛЮЧЕНИЯ/выключения УФ-лампы.
|
Модель |
Стоимость, доллары США |
|
CY-NFES-043C |
По запросу |
