Система двойного прядения и намотки нитей из нановолокна известна как один из наиболее эффективных и удобных методов получения волокон нанометрового размера. Эти нанометрические волокна обладают рядом замечательных характеристик, таких как большое отношение площади поверхности к объему, высокая пористость, гибкость в функциональном отношении поверхности и превосходные механические характеристики.
Технические характеристики
Система двойного прядения и намотки нитей из нановолокна известна как один из наиболее эффективных и удобных методов производства волокон нанометрового размера. Эти нанометрические волокна обладают рядом замечательных характеристик, таких как большое отношение площади поверхности к объему, высокая пористость, гибкость функциональности поверхности и превосходные механические характеристики. Благодаря своим выдающимся свойствам нановолокна используются в широком спектре применений, таких как фильтрация и многофункциональные мембраны, медицинское использование и военные системы.
Особенности
- Обогрев салона: до 45 ℃ с использованием спирального нагревателя мощностью 1000 Вт
- Камера снабжена стержнем для отвода остаточного заряда, который используется для удаления статического электричества.
- Предусмотрен предохранительный выключатель для отключения высоковольтного источника питания при открытии дверцы.
- Светодиодное освещение кабины и задняя подсветка для просмотра кончика иглы и процесса электронного прядения.
- Для испарения растворителя предусмотрен вытяжной вентилятор. Он также используется для охлаждения оборудования после процесса прядения.
- Аварийная остановка предусмотрена на панели управления для остановки оборудования в случае возникновения любой аварийной ситуации.
- Градуировочная шкала нанесена на гранитную поверхность в направлении X и Y, что помогает конечному пользователю добиваться повторяющихся результатов за счет точного расположения шприцевых насосов, мишени и вращателя обода.
- Удобное программное обеспечение обеспечивает взаимодействие с ПК, что помогает регулировать различные функции, такие как скорость вращения воронки или коллектора оправки, продолжительность отжима, горизонтальная и вертикальная скорости катушки, расход шприцевого насоса и т. Д
- Мишени с вращающейся оправкой различного диаметра, неподвижная мишень, мишень XY с возвратно-поступательным движением, металлический воронкообразный коллектор и вращатель обода, поставляемые в комплекте с системой.
- Коаксиальная фильера: Наша установка для электроформования нановолокон оснащена коаксиальной фильерой, которая помогает производить полые нановолокна и нановолокна сердцевины / оболочки. Эта технология также может быть использована для объединения различных характеристик каждого полимера в одно волокно.
- Вытяжка системы оснащена такими функциями, как вытяжной вентилятор, галогенное освещение и прозрачная дверца для контроля процесса электроспрядения.
- Встроенная схема дуговой защиты
Технические параметры
|
Товар |
Подробнее |
Технические характеристики |
|
Высоковольтный источник питания
|
CY-NFES-SYS поставляется с высоковольтным источником питания. Выходное напряжение и ток можно настроить с помощью ручек на передней панели и показаний цифровых панельных счетчиков. |
Двойной высоковольтный источник питания напряжением от 1,15 кВ до + 15 кВ, максимальный ток 0,5 мА 2. Цифровой вольтметр и измеритель тока 3. Устройство для удаления статического электричества - Короткозамыкающий стержень 4. Режим работы при постоянном токе / напряжении 5. Встроенная защита от дугового замыкания |
|
Двухканальный Шприцевой насос с независимым управлением
|
Шприцевой насос модели CYKY CY-SPLF4 обеспечивает независимое управление двумя двухканальными шприцевыми насосами. Скорость и расход можно изменять на обоих для достижения индивидуального изготовления волокон. Шприцевой насос также можно перемещать взад и вперед по оси X. Максимальное расстояние перемещения составляет 200 мм. Управление движением осуществляется с помощью ПК. Она может работать со стандартными готовыми шприцами, изготовленными из пластика, стекла или нержавеющей стали. Схема управления на базе микропроцессора обеспечивает скорость потока от 0,4 мкл/ч до 650 мл/ч (при использовании шприца объемом 5 мл). Диаметр шприца, продолжительность отжима или целевой объем могут быть установлены пользователем через программный интерфейс ElectroSpinner. |
1.To дозируется стандартными одноразовыми или стеклянными шприцами объемом от 2,5 до 60 мл 2. Держатель шприца из изоляционного материала для работы в условиях высокого напряжения 3. Управление двигателем с помощью микроконтроллера для контроля и индикации расхода 4. Система выдачи четырех шприцев 5. Управление на базе ПК с документацией таких параметров, как диаметр шприца, расход, продолжительность распыления и т.д. 6. Платформа ручной регулировки высоты для изменения высоты насоса в соответствии с заданной высотой.
|
|

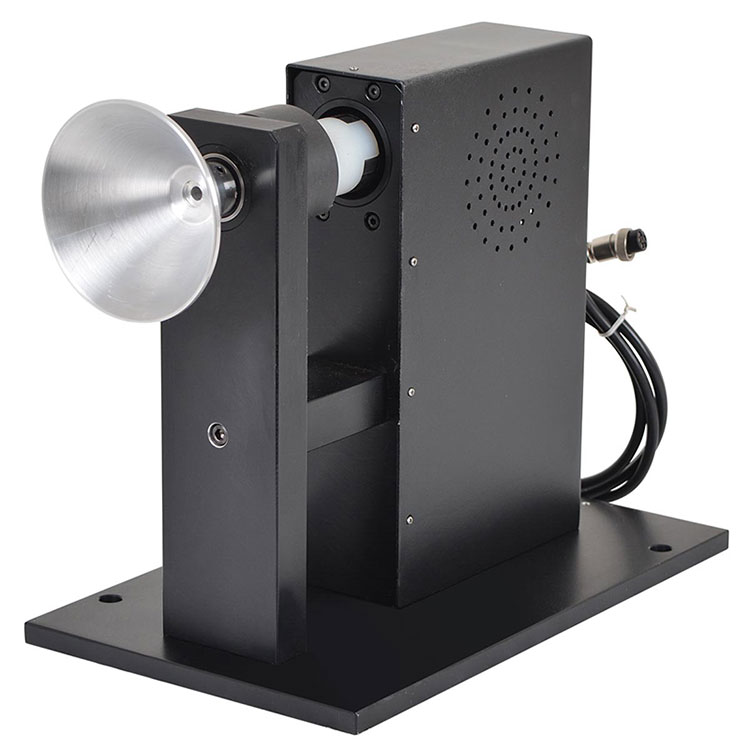

Металлический воронкообразный коллектор
|
Металлический воронкообразный коллектор представляет собой вращающуюся оправку в форме воронки, на которой формируются волокнистые нити и скручиваются в катушку. Тонкопленочное полотно из нановолокон сначала формируется на металлическом воронкообразном коллекторе и первоначально вытягивается в 3D-форму конуса. При вращении воронкообразного коллектора из вершины конуса вытягивается скрученная нановолоконная нить. |
1. Скорость вращения: от 300 до 4000 об /мин 2. Материал: Алюминий 3. Диаметр: 100 мм |
|
Катушка для пряжи
|
Катушка для намотки пряжи - это компактный модульный позиционер с электроприводом для наматывания нановолоконной пряжи на катушку. В качестве электрического привода используется шаговый двигатель. Катушка для намотки пряжи настраивается по оси XY. |
1. Материал: Ацеталевая смола 2. Скорость вращения: от 1 до 100 об /мин 3. Линейное возвратно-поступательное движение: 50 мм |
|
Вращающаяся оправка
|
Вращающиеся оправки, поставляемые с устройством электроформования, можно использовать в качестве мишени для получения выровненной непрерывной сетки из нановолокон. Она имеет диапазон скоростей от 300 до 4000 об / мин, подходящий для электропрядения. Заземление оправки от источника высоковольтного питания достигается за счет контакта с угольной щеткой. Стабильность скорости вращения оправки составляет +/- 1%. CY-RM-01 от CYKY представляет собой высокоскоростную вращающуюся оправку, которая работает с оправками серии CY-MN диаметром от 2 мм до 100 мм и длиной 200 мм. Количество поставляемых оправок 100 мм, 75 мм, 50 мм, 25 мм, 15 мм, 12 мм, 6 мм, 4 мм, 2 мм. |
1. Барабаны из нержавеющей стали разных размеров 2. Скорость вращения: 300-4000 об /мин 3. Заземляющее устройство: доступно 4. Привод: электродвигатель BLDCmotor с микропроцессорным управлением и обратной связью по датчику Холла 5. Стабильность скорости: +/- 1% 6. Управление на базе ПК с документацией скорости и продолжительности |
|
Сборщик пластин Y и стационарная мишень
|
Этот коллектор может использоваться как стационарная мишень или как коллектор Y-образных пластин. Стационарная мишень, выполняющая роль сборщика электроспряденных нановолокон, изготовлена из пластины из нержавеющей стали таким образом, что ее можно удерживать вертикально на столешнице. Она также имеет разъем для заземления. При использовании только стационарной мишени невозможно добиться равномерной плотности волокон, поскольку большая часть волокна собирается вокруг точки, перпендикулярной игле шприца. В сочетании с X-образным перемещением, предусмотренным шприцевым насосом, ступень Y-образного перемещения мишени обеспечивает перемещение мишени в соответствии с заданным профилем движения. В зависимости от профиля движения волокна равномерно собираются на мишени. Профиль движения может быть создан с помощью ряда команд, доступных в программном обеспечении. |
1. Размер пластины 250 * 175 * 3 мм 2. Материал пластины: нержавеющая сталь 3. Заземляющее устройство: доступно 4. Программируемый профиль Y-образного перемещения для управления характеристиками нанесения нанонитей 5. Управление движением на базе ПК с документацией таких параметров, как скорость, поперечный ход, профиль движения и продолжительность |
|
Игольчатая фильера |
Для удобства нити нановолокон предусмотрены металлические иглы с плоскими наконечниками. Высокое напряжение подключено к кончику иглы с помощью металлических зажимов. |
|
|
Вытяжной шкаф |

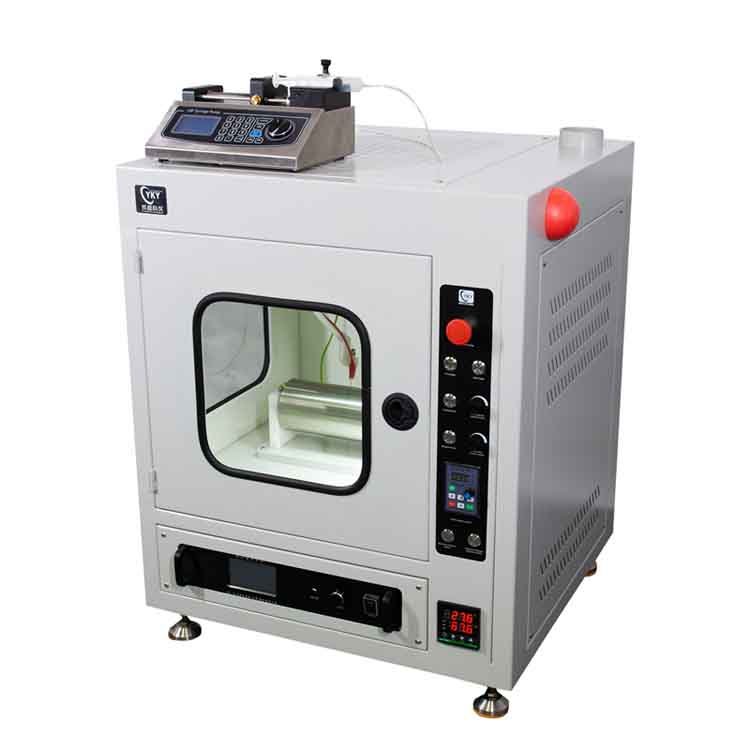

Вытяжной шкаф модели CYKY CY-FH-03 обеспечивает закрытую атмосферу для электроформования. Закрытая камера необходима для защиты пользователя от загрязняющего воздуха, вызванного испарением растворителя во время процесса. Она поставляется с подключенным вытяжным вентилятором или опционально с воздуховодом нестандартных размеров, чтобы его можно было подключить к вытяжному воздуховоду, имеющемуся на месте. Вытяжной шкаф CYKY также оснащен встроенным нагревателем, способным поддерживать температуру до 45℃. Независимый ПИД-регулятор обеспечивает точный контроль температуры. Общий электронный блок управления для всех устройств системы электроспрядения встроен в вытяжной шкаф. Вытяжной шкаф имеет прозрачные боковые стенки и защитную сетку на передней дверце из флоат-стекла. Это обеспечивает хорошую видимость процесса. Свет высокой интенсивности от дополнительной галогенной лампы освещает прядущиеся нановолокна на пути к цели. Столешница изготовлена из гранита, что упрощает процесс очистки. |
1. Автономный блок со встроенным источником питания и проводкой для обогревателя, освещения и вытяжки 2. Прозрачные стеклянные окна с трех сторон для удобного контроля процесса электроспрядения 3. Отпечаток стопы: 1200 мм * 850 мм * 1520 мм 4. Конструкционный материал: нержавеющая сталь, алюминий и стекло 5. Эпоксидное покрытие для электрической изоляции 6. Контроль температуры окружающей среды до 40 ℃ 7. Вытяжной вентилятор в верхней части вытяжного шкафа, который может быть подключен к выпускному отверстию, имеющемуся на предприятии заказчика.
|
Аксессуары
- Обычный стеклянный шприц
- Тефлоновая трубка
- Запасная игла
Дополнительно: УФ-лампа для отверждения
Поверх вращающегося собирающего барабана можно поместить специальное ультрафиолетовое излучение мощностью 10 Вт 254 нм, которое способствует отверждению пряденых волокон.
Ее можно включить во время работы или после завершения прядения волокна на сборном барабане.
Поскольку ультрафиолетовое излучение вредно для нашей кожи и глаз, стеклянные поверхности камеры защищены специальными покрытиями для максимального отражения ультрафиолета.
Контроллер также оснащен переключателем ВКЛЮЧЕНИЯ/выключения УФ-лампы.
|
Модель |
Стоимость, доллары США |
|
CY-NFES-SYS |
По запросу |
