Автоматическое оборудование для пиролизного нанесения покрытий ультразвуковым распылением - это процесс, при котором тонкая пленка наносится путем распыления раствора на нагретую поверхность, где компонент вступает в реакцию с образованием химического соединения. Этот процесс особенно полезен для осаждения оксидов и уже давно является производственным методом нанесения прозрачного электрического проводника из оксида олова (SnO2) или оксида олова на стеклянную подложку.
Технические характеристики

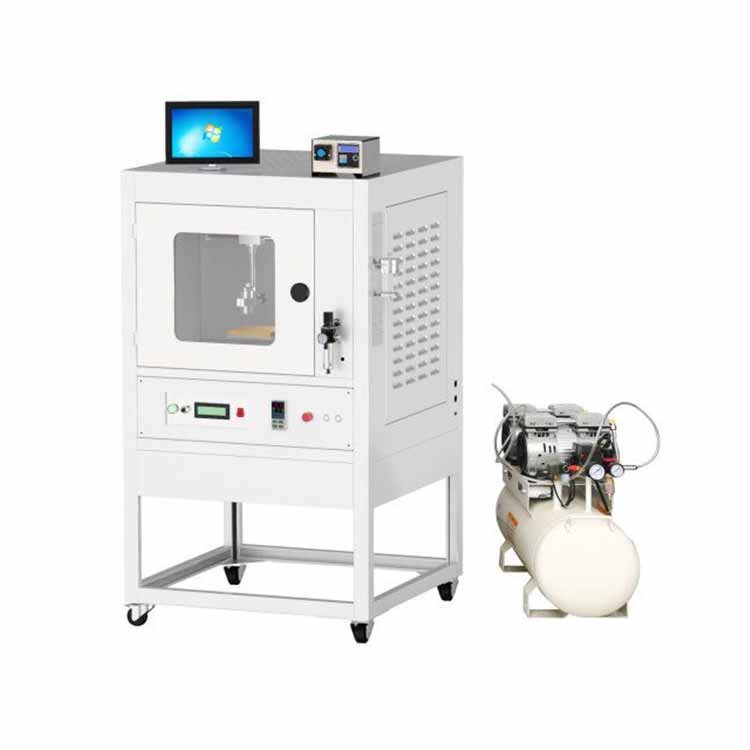

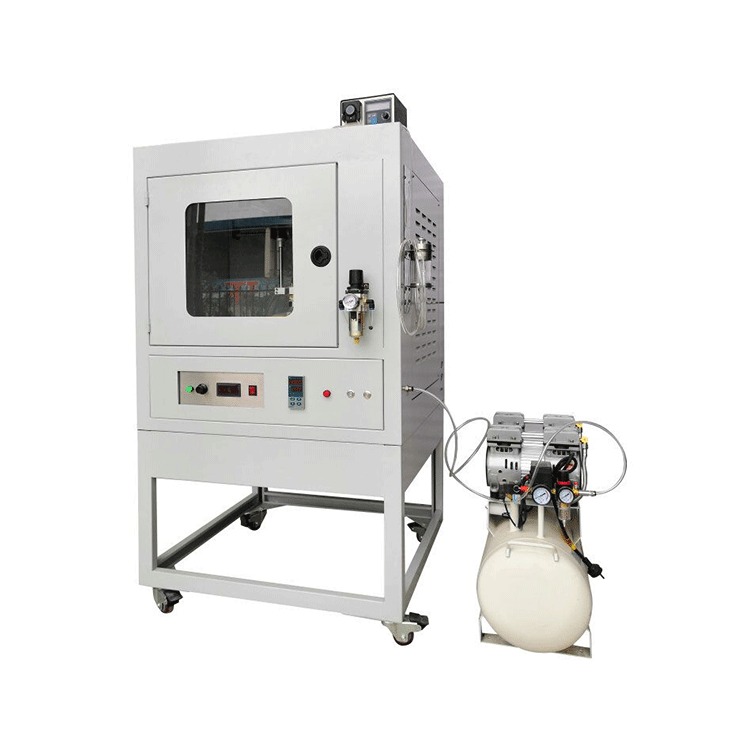

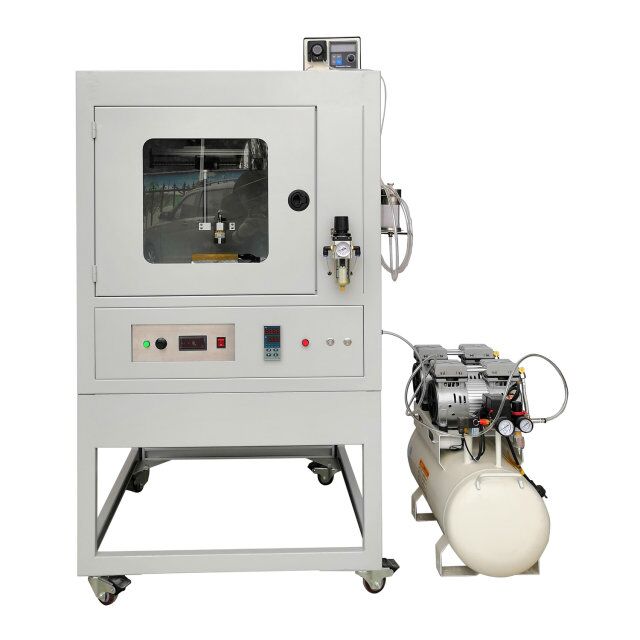

Оборудование для нанесения покрытий методом автоматического ультразвукового распыления пиролиза - это настольное оборудование для ультразвукового распыления пиролиза, в котором такие параметры, как скорость подачи раствора и скорость движения распылительной головки, точно контролируются программным интерфейсом. Для дозирования раствора в соответствии с требованиями используется объемный насос, управляемый шаговым двигателем. Ультразвуковая распылительная головка обеспечивает нанесение тонкопленочного покрытия, а ее перемещение контролируется линейными ступенями с приводом от шагового двигателя в направлениях X и Y для обеспечения равномерного нанесения покрытия. Режим и скорость распыления можно регулировать, изменяя давление сжатого воздуха в форсунке. Температура нагревательной пластины для основы регулируется независимо с помощью специального контроллера.Оборудование для автоматического нанесения пиролизных покрытий ультразвуковым распылением.Метод распыления- пиролиза все чаще используется для получения тонкой пленки перовскита, например, в перовскитовых солнечных элементах.
Технические параметры
|
Потребляемая мощность |
• Однофазный 208-240 В переменного тока, 50/60 Гц • Привод: Шаговый двигатель, 24 В постоянного тока |
|
Дозатор |
• В комплект поставки входят три распылительные головки • Ультразвуковая распылительная головка (с подачей сжатого воздуха) для равномерного нанесения тонкопленочного покрытия • Распыление сжатого воздуха для нанесения толстопленочных покрытий • Шприцевой насос объемом 20 мл с отверстием для сжатого воздуха для нанесения толстой пленки небольшого количества раствора. • Емкость дозатора: 50 мл и 250 мл (два контейнера в комплекте) контейнер • Скорость дозирования в контейнере: 1-20 мл / мин, регулируется с помощью программного обеспечения • Скорость дозирования шприцевым насосом: 20 мкл / мин - 10 мл / мин регулируется с помощью программного обеспечения • В комплект входит один совершенно новый портативный компьютер или один Microsoft Surface Pro с предустановленным программным обеспечением. |
|
Распылитель |
• Ультразвуковая форсунка: 40 кГц, 130 Вт • Получение мелкодисперсного распыления капель среднего размера 50 микрон • Диапазон вязкости жидкости: 1-50 МПа • с (cP) • Поперечное сечение распылителя: X-Y не более 200 мм • Скорость привода по оси X: 10-800 мм / сек • Скорость привода по оси Y: 1-12 мм / сек • Примечание: для придания рисунка распыления и увеличения скорости распыления можно использовать внутренний газ или сжатый воздух |
|
Воздушный компрессор |
• Для нормальной работы установки требуется сжатый воздух с давлением ~ 4 бар • В комплект поставки входит один компактный воздушный компрессор для немедленного использования |
|
Опорная плита подложки |
• Размер: 150 мм × 150 мм • Максимальная температура: 500°C • Подключение к ПК: порт RS232 (программное обеспечение входит в комплект поставки, но для работы необходим ПК) |
|
Программное обеспечение |
• Блок системного контроллера подключается к ноутбуку или Surface Pro через порт RS232 и USB-адаптер • Централизованное программное управление скоростью дозирования, перемещением ступеней X-Y, загрузкой и сливом раствора • Все параметры процесса могут быть сохранены как пользовательский процесс и извлечены позже для анализа или повторного запуска • В комплект входит один совершенно новый портативный компьютер или один Microsoft Surface Pro с предустановленным программным обеспечением. |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой (доступна демонстрация перед покупкой) |
|
Соответствие требованиям |
Сертифицировано CE |
|
Модель |
Стоимость, доллары США |
|
Automatic ultrasonic spray pyrolysis coating equipment |
По запросу |
