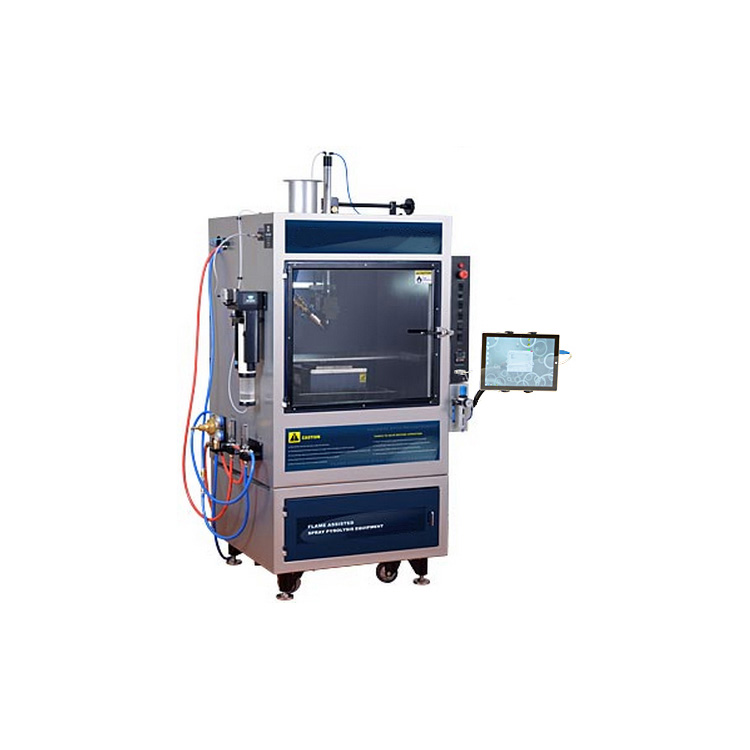

Оборудование для пиролиза распылением с помощью пламени - это оборудование для нанесения покрытий методом пиролиза распылением, разработанное для исследований в области улучшения качества поверхности металлических сплавов и керамики. Аэрозольный пиролиз - это процесс, при котором тонкая пленка осаждается путем распыления раствора на нагретую поверхность, где компонент вступает в реакцию с образованием химического соединения.
Технические характеристики
Оборудование для пиролиза с распылением пламени оснащено аксессуарами, необходимыми для регулирования пламени во время процесса. Раствор распыляется с помощью объемного насоса и сжатого воздуха через смесительную камеру и форсунку. Подложка помещается на горячую плиту, температуру которой можно установить на желаемом уровне с помощью специального контроллера. Нагревательная плита установлена на моторизованной платформе XY для перемещения подложек во время процесса нанесения покрытия в требуемой последовательности, чтобы получить равномерное покрытие.
Расход раствора и последовательность перемещения субстрата контролируются с помощью персонального компьютера. Пламя зажигается и устанавливается на требуемом уровне интенсивности вручную с помощью вспомогательных приспособлений, входящих в комплект оборудования. Поскольку раствор распыляется с помощью сжатого воздуха, оборудование можно использовать и для пиролиза распылением без пламени. Комбинация тонких пленок для пиролиза с использованием пламени и без него также может быть получена на одних и тех же подложках в ходе последовательных операций.
При пиролизе с газопламенным распылением этот аэрозоль нагревается пламенем, создаваемым кислородно-сжиженной газовой смесью, перед нанесением на подложку. n при этом методе раствор распыляется на нагретую подложку с помощью пламени сжиженного газа.Химические реагенты подобраны таким образом, чтобы продукты, отличные от желаемого соединения, были летучими при температуре осаждения. Этот процесс, как правило, полезен для нанесения оксидов на металлические и керамические подложки и особенно подходит для нанесения Al2O3, ZnO и метастабильных твердых растворов ZnO-MgO и ZrO2-Y2O3 на аморфный кремнезем и жаропрочные сплавы на основе никеля.
Технические параметры
|
Входное напряжение |
Переменный ток 208 ~ 240 В однофазный |
|
Устройство для дозирования жидкости |
• Привод: Шаговый двигатель • Скорость дозирования: 1-20 мл / мин. • Емкость дозатора: 50 мл и 250 мл • Шприцевой насос управляется с помощью прилагаемого портативного компьютера или Microsoft Surface Pro |
|
Распылитель сжатого воздуха |
• В комплект входит одна форсунка для распыления сжатого воздуха • Поперечное сечение распылителя: X - Y 200 мм макс. • Скорость привода по оси X (мин-макс): 5-20 мм / сек • Скорость вращения привода по оси Y (мин-макс): 2-12 мм / сек |
|
Нагреваемая опорная плита |
• Размер: 175 × 175 мм • Максимальная температура: 500 °C • Подключение к ПК: порт RS232 • Программное обеспечение для ПК входит в комплект поставки для установки заказчиком |
|
Воздушный насос и газы |
• В комплект входит один компактный воздушный компрессор (5,5 галлонов; 220 В 50 Гц) для немедленного использования. Для работы требуются газообразный кислород и сжиженный газ (не входят в комплект).• • Шланг стандарта США, регулятор, клапанный узел в комплекте для удобного подключения к баллонам для сжиженного газа. Регулятор 10 Фунтов на квадратный дюйм 48-дюймовый шланг высокого давления Латунный регулирующий клапан Поворотный фитинг для факельной установки диаметром 3/8 дюйма Внимание: Если вместо воздушного компрессора используется газовый баллон, на газовом баллоне должен быть установлен двухступенчатый регулятор давления для ограничения давления в пределах требуемого рабочего диапазона для безопасной эксплуатации. |
|
Регулирование расхода газа |
• Встроенные поплавковые счетчики газа O2 и LPG позволяют легко регулировать расход газа и, следовательно, размер пламени. • Поплавковый расходомер сжиженного газа: 0 ~ 2л / мин • Поплавковый расходомер O2: 0 ~ 25Л / мин |
|
Система зажигания |
Эта система оснащена автоматическим выключателем зажигания, который позволяет оператору безопасно разжигать пламя. |
|
Регулятор давления и манометр |
• Для точного регулирования давления воздуха на машине установленрегулятор давления с цифровым манометром. • Цифровой манометр работает от литиевой батареи 3 В ( входит в комплект) |
|
Водяное охлаждение |
Требуется непрерывная циркуляция воды для охлаждения головки пламени. • Температура воды < 25C • Давление ~ 20 фунтов на квадратный дюйм • Вход / выход Водяных труб Диаметром 6 мм |
|
Программное обеспечение |
• Централизованное программное управление практически всеми параметрами процесса. • Единый программный интерфейс для шприцевого насоса, мишени XY и коллектора вращающегося барабана. • Все параметры процесса могут быть сохранены в виде пользовательской программы и извлечены для анализа или повторного запуска. Для управления доступен• один совершенно новый портативный компьютер или один Microsoft Surface Pro с предустановленным программным обеспечением. |
|
Соответствие требованиям |
Сертификат CE |
|
Гарантия |
Срок службы ограничен одним годом (доступна демонстрация перед покупкой). |
|
Модель |
Стоимость, доллары США |
|
Flame assisted spray pyrolysis equipment |
По запросу |
