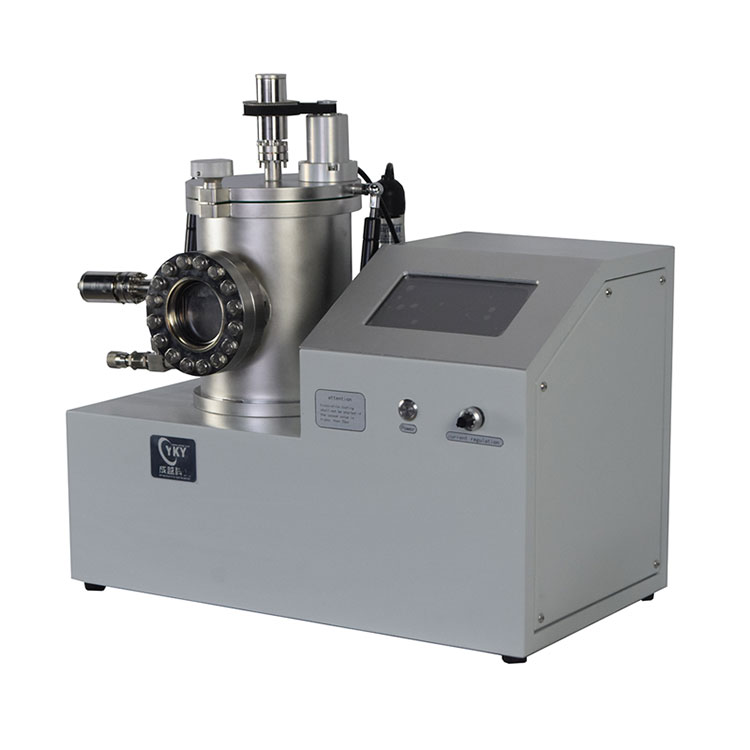

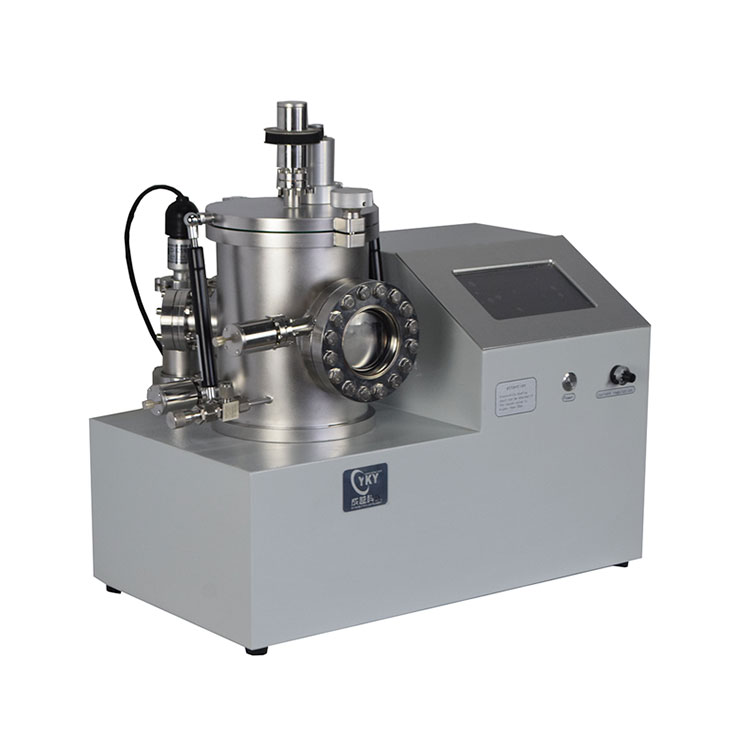

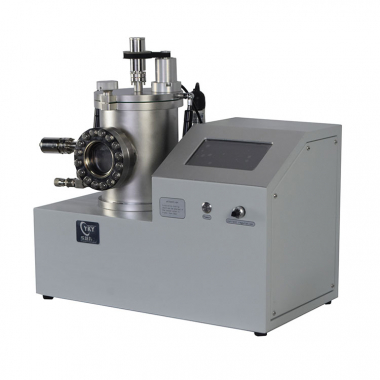

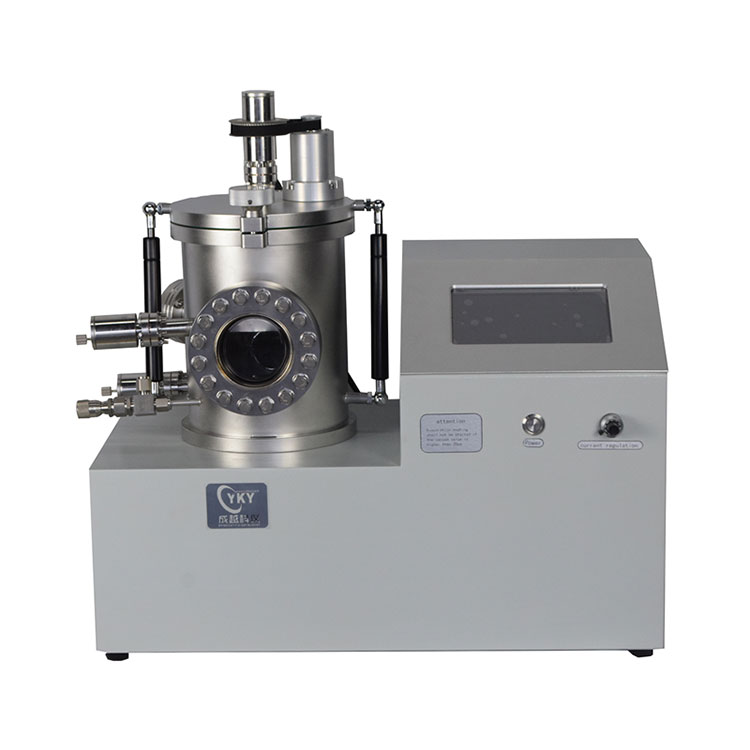

Прибор представляет собой высоковакуумную компактную установку для нанесения покрытий термическим испарением с температурой испарения от 200℃ до 1700℃. В качестве источника испарения используется корзина из вольфрамовой проволоки, а источник испарения встроен в дно тигля из глинозема высокой чистоты.
Технические характеристики
Прибор представляет собой высоковакуумную компактную термоиспарительную машину с температурой испарения от 200 ℃ до 1700 ℃. В качестве источника испарения используется корзина из вольфрамовой проволоки, а источник испарения встроен в дно тигля с глиноземом высокой чистоты. Верхняя крышка оснащена поворотным устройством для отбора проб, которое позволяет эффективно улучшить равномерность образования пленки. Прибор оснащен высокоточной системой контроля температуры и использует метод циркулирующего нагрева, который позволяет стабилизировать испарение металлов и органических веществ. Конструкция высоковакуумной камеры из нержавеющей стали с высокоточным молекулярным насосом позволяет достичь высоких требований к вакууму, высокий вакуум может эффективно повысить эффективность и качество испарительного покрытия.
Применение
Данное оборудование подходит для нанесения пленок испарением на большинство металлов и некоторые органические материалы.
Технические параметры
|
Малое высоковакуумное термовакуумное испарительное устройство |
||||
|
Этап отбора проб |
Размер |
Φ65mm |
Расстояние до источника испарения |
60 мм ~ 100 мм регулируемое |
|
Скорость вращения |
Регулируется от 1 до 20 оборотов в минуту |
|||
|
Система испарения |
Источник испарения |
Корзина из вольфрамовой проволоки |
Максимальная температура |
1700℃ |
|
Термопара |
Термопара типа S |
|||
|
Вакуумная камера |
Размер камеры |
φ170mm × 200mm |
Смотровое окно |
Кварцевое смотровое окно φ70 |
|
Материал камеры |
Нержавеющая сталь |
Способ открывания |
Верхняя крышка открыта |
|
|
Вакуумная система |
Модель |
CY-GZK103-A |
Интерфейс перекачки |
KF40 |
|
Молекулярный насос |
CY-600 |
Интерфейс выхлопа |
KF16 |
|
|
Вспомогательный насос |
Роторно-лопастной насос |
Измерение вакуума |
Составной вакуумметр |
|
|
Максимальный вакуум |
1.0E-5Pa |
|||
|
Перекачка ate |
Молекулярный насос: вращающийся 600Л/С Роторно-лопастной насос: 1,1 л/С комплексная производительность откачки: 20 минут разрежение до: 1,0E-3pa |
|||
|
Другие параметры |
Напряжение питания |
220 В переменного тока, 50 Гц |
Размеры |
600 мм×300 мм×470 мм |
|
Общая мощность |
1,5 кВт |
Общий вес |
40 кг |
|
|
Модель |
Стоимость, доллары США |
|
Small high vacuum thermal evaporation coater |
По запросу |
