Катушечный испаритель может использоваться для получения пленок из различных видов материалов, большинства металлов и некоторых пленок из органических материалов, таких как металлы, полупроводники, оксиды и т.д.
Технические характеристики

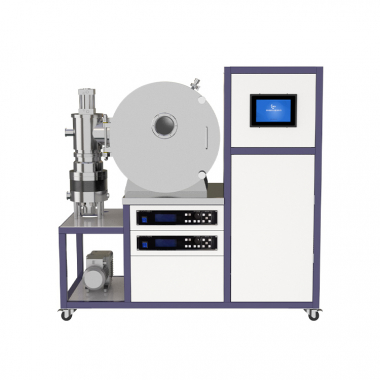

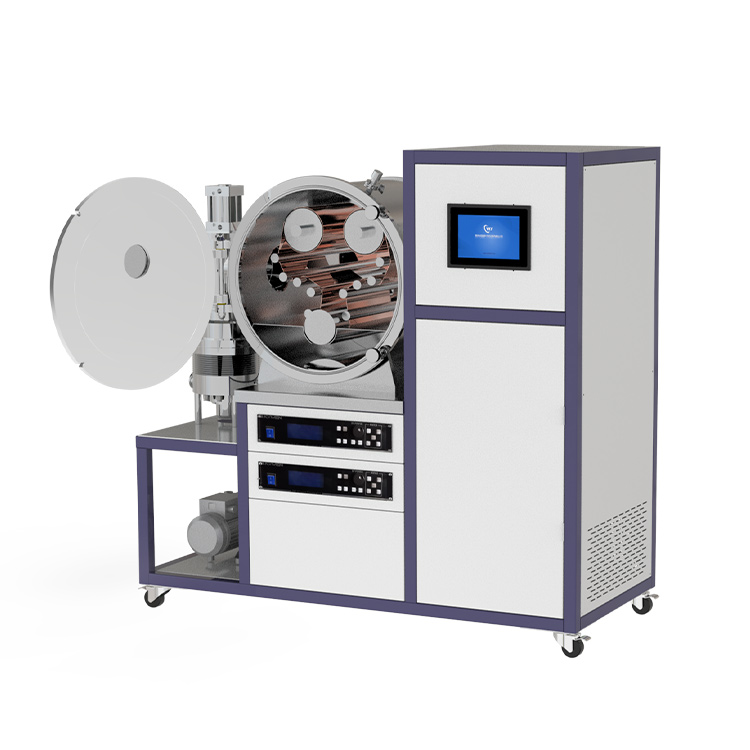

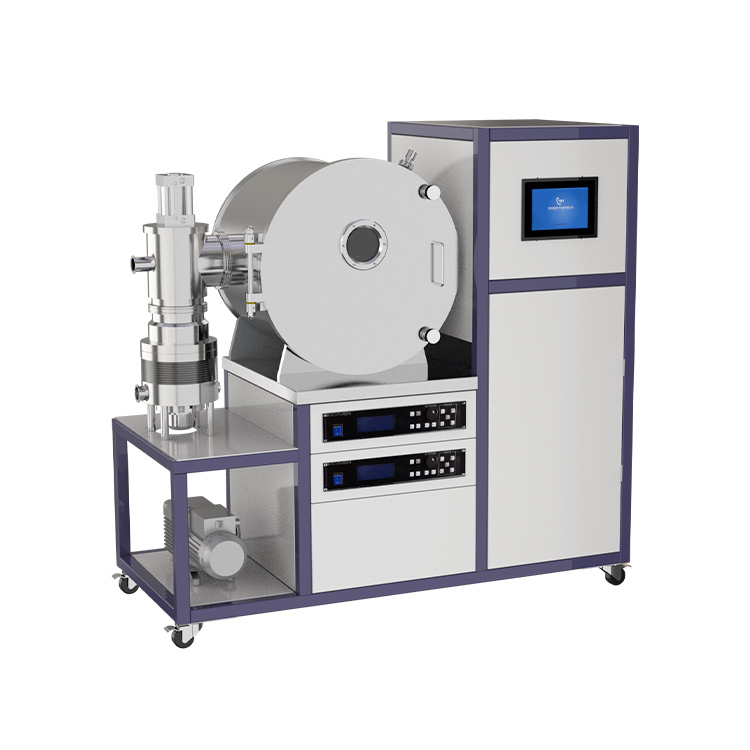

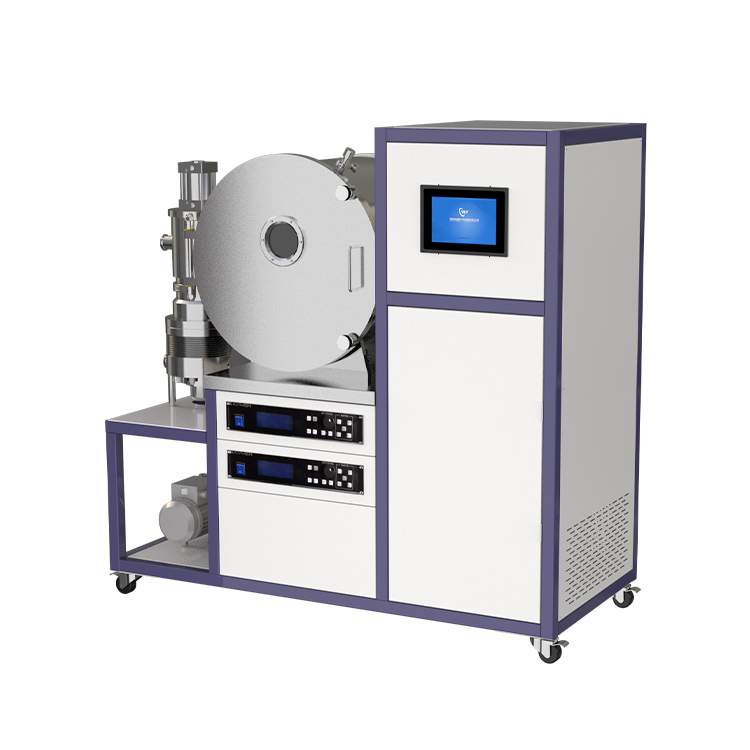

Этот прибор представляет собой прибор для нанесения покрытий методом высоковакуумного испарения, в качестве источника испарения используется корзина из вольфрамовой проволоки (или вольфрамовая лодочка), а расстояние между столом для образцов и источником испарения регулируется. Прибор может стабильно испарять металлы и некоторые органические соединения. Высоковакуумная камера из нержавеющей стали, хорошая герметичность, хороший вакуум. Камера оборудована смотровыми окнами, чтобы можно было видеть процесс нанесения покрытия. Максимальный вакуум 10E-4Pa системы молекулярного насоса может эффективно улучшить качество покрытия и обеспечить условия вакуума, необходимые для большинства экспериментов с нанесением покрытий испарением.
Применение
Спиральный испарительный коатер может использоваться для нанесения пленок на различные виды материалов, большинство металлов и некоторые органические материалы, такие как металлы, полупроводники, оксиды и т.д.
Технические параметры
|
Напряжение питания |
Однофазный, 220 В переменного тока, 50 Гц |
|
Обработка внутренних стенок |
Электролитическая полировка |
|
Материал полости |
Нержавеющая сталь 304 |
|
Размер полости |
Горизонтальный Φ600 мм x 500 мм |
|
Смотровое окно |
Стойка φ100мм в том числе и заливка плиты |
|
Режим открытия |
Тип входной двери |
|
Перемотка |
Φ200mmx300mm |
|
Скорость |
60 м/мин (регулируется) |
|
Натяжение |
Регулируемый |
|
Количество деталей |
1 комплект металлического источника испарения с независимой перегородкой |
|
Напряжение на электроде |
10 В |
|
Скорость подачи проволоки |
≤3 м /мин |
|
Ток испарения |
Мощность составляет 2 кВт, максимальный ток - 160А, а точность регулировки - 1А |
|
Испаритель |
Вольфрамовая лодка, 1 количество |
|
Передний насос |
Двухполярный роторно-лопастной насос, скорость откачки 1,1 Л/с |
|
Турбомолекулярный насос |
Скорость откачки: 600Л/с; Номинальная скорость: 24000 об/мин; Время запуска: ≦4,5 мин Режим охлаждения: водяное охлаждение + воздушное охлаждение Интерфейс впуска: ISO150 Интерфейс выхода воздуха: KF40 Вакуум: 5,0 * 10-4 па (5,0 * 10-6 мбар) Создавайте вакуум до 5,0×10-3 Па (5,0* 10-5 мбар) менее 40 минут |
|
Композитный вакуумметр |
Диапазон измерения составляет 105 па ~ 10-5Па |
|
Точность измерения |
0.1Å |
|
Измеренная скорость |
100 мс-1 с /время |
|
Диапазон измерений может быть установлен |
500000Å (алюминий) |
|
Стандартный сенсорный кристалл |
6 МГц |
|
Применимый размер кристалла |
Φ14 мм (стандартно 10 штук) |
|
Воздушный компрессор |
Воздействует на пневматический клапан с электронным управлением |
|
Охладитель воды |
Температура охлаждающей воды: ≦37℃ Расход: 10Л /мин Мощность: 0.1 кВт Мощность охлаждения: 50 Вт/ C Емкость бака: 9 л |
|
Система управления |
Автоматическое управление ПЛК Интерфейс управления: Сенсорный экран + панель управления |
|
Модель |
Стоимость, доллары США |
|
High vacuum thermal evaporation coating instrument |
По запросу |
