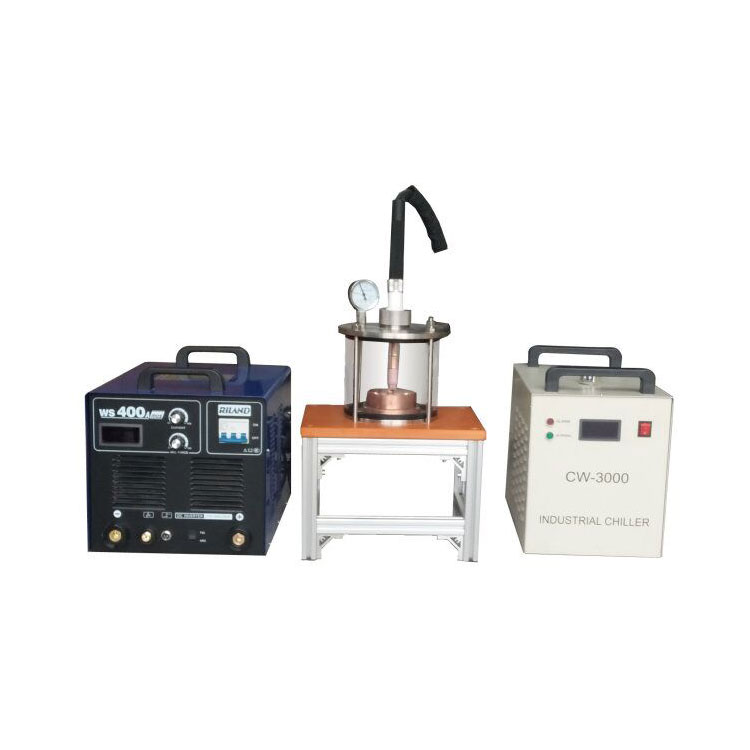

Компактная система вакуумной дуговой плавки с вакуумной литейной формой диаметром 6 мм. Стержень CY-208

Характеристики

Используйте силу вакуумного всасывания для втягивания расплава в форму для холодного литья меди снизу и диаметром 6 мм. стержневой металлический сплав (до 30 г)

Предназначена для плавки образцов массой <10 г при температуре до 3000 °C при незначительном положительном давлении или низком вакууме

Вакуумная камера SS с водяным охлаждением, электрод и медный тигель позволяют проводить дуговую плавку нескольких образцов без перекрестного загрязнения

Мощный источник питания для дуговой плавки обеспечивает надежное и стабильное зажигание дуги

Легкий наклон электрода и регулировка высоты с помощью маховика

Встроенный механический манипулятор для наклона и вращения образцов без нарушения вакуума

Тонированное смотровое окошко на передней панели для контроля процесса плавки


Литье с вакуумным всасыванием и медный тигель


Вакуумная отливка диаметром 6 мм. стержень весом не более 30 г.

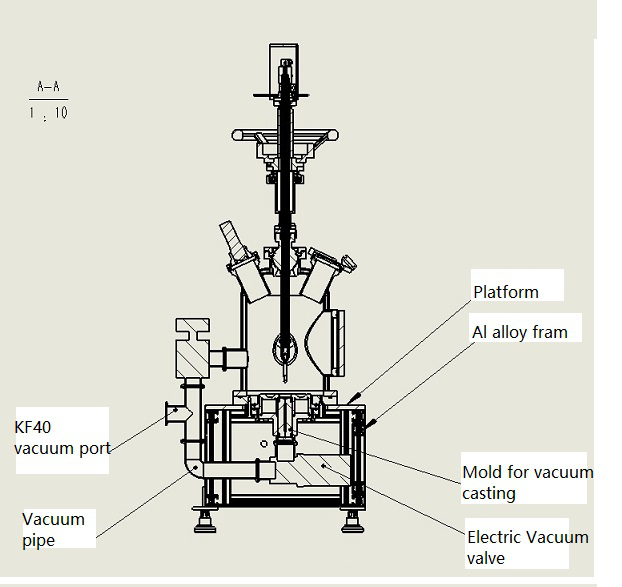

Всасывающее усилие создается за счет вакуумирования нижней части формы для холодного литья меди. Это приводит к быстрому перемещению и вызывает быстрое затвердевание расплава, что идеально подходит для уменьшения дефектов усадочной полости

Для всасывания встроен один электромагнитный клапан

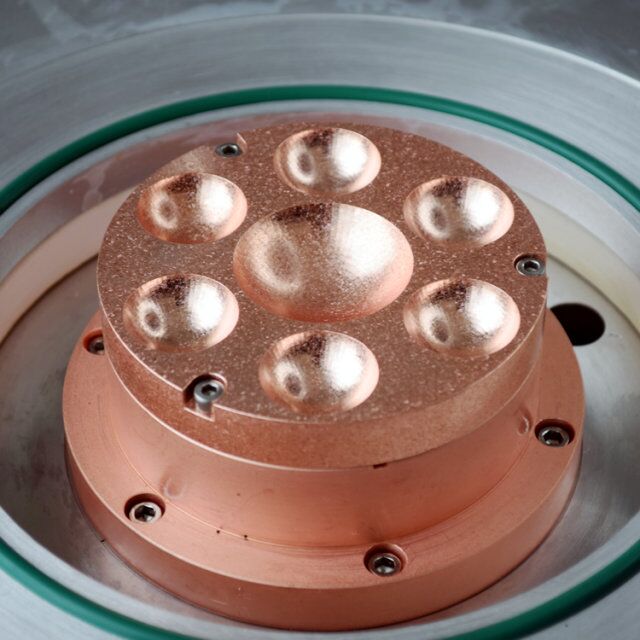

Медный тигель с водяным охлаждением имеет 7 полостей:

Центральная полость (диаметр 35 мм x глубина 10 мм) предназначена для литья под давлением

Остальные шесть окружающих полостей (диаметр 25 мм × глубина 8 мм) предназначены для приготовления гранул из металлического сплава весом не более 10 г

Вакуумное давление

Калибр

Для контроля давления в камере установленмеханический вакуумметр.

Мембранный датчик антикоррозионной емкости является дополнительным и оплачивается дополнительно.

Размеры камеры

Φ182 мм × 225 мм

Источник питания

Входное напряжение: выбирается 110 или 220 В переменного тока, однофазное

Входной ток: не более 34А. (В блоке питания установлен один выключатель на 40 А. Рекомендуемая мощность настенного выключателя ≥ 40А)

Выходная мощность постоянного тока: 15 В / 125 А при 35% рабочем цикле - вход 110 В

18 В / 185 А при рабочем цикле 35% - вход 220 В

Минимальная мощность постоянного тока: 5 А

Доступны импульсные режимы работы постоянного и переменного тока

Ножная педаль управления выходным током

Вольфрамовый электрод

Диаметр 4 мм. вольфрамовый электрод с водяным охлаждением, неплавящееся вольфрамовое дуговое жало

Легкий наклон электрода и регулировка высоты (не более 30 мм) для плавки с несколькими полостями

Способна плавить образцы весом менее 10 г при температуре до 3000 °C, что позволяет плавить все типы металлов

На рис.А изображена капля расплава вольфрама весом 4,5 г

На рис.Б изображена капля расплава вольфрама весом 10 г

                    A.4.5 g B.10 g

Вакуумная камера

Вакуумная камера с водяным охлаждением размерами Φ 182 мм × 225 мм Ч

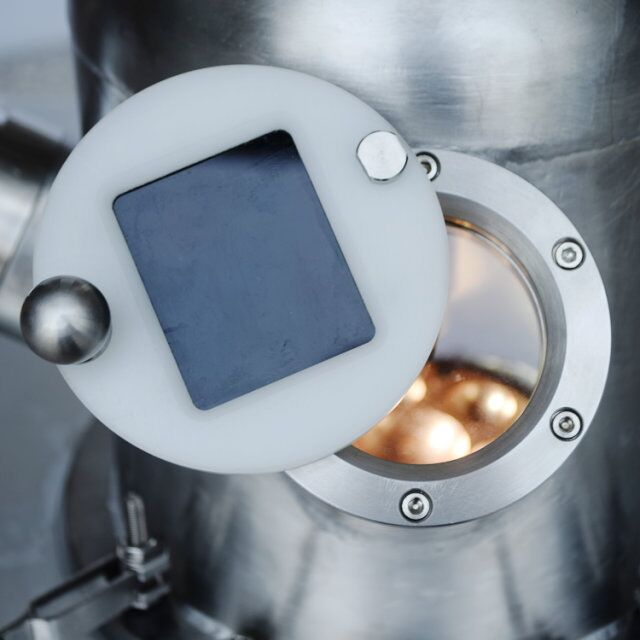

Передняя дверца диаметром 120 мм облегчает загрузку и извлечение образцов

Тонированное смотровое окошко на передней панели для контроля процесса плавки

Встроенный механический манипулятор для наклона и вращения образцов без нарушения вакуума

Размеры печи

540 мм Ш × 540 мм Г × 920 мм В (без питания)

Размеры источника питания: 320 мм Д x 185 мм Ш x 485 мм В

Охладитель воды и газа (опция)


Для камеры, медной формы и электрода требуется водяное охлаждениеr. Пожалуйста, обратите внимание на наш охладитель рециркуляционной воды..

Требуется инертный газ высокой чистоты с чистотой не менее 5N (>99,999%) (не входит в комплект)

Для предотвращения окисления в процессе плавки можно использовать газообразный 5% водород + 95% аргон

Вес нетто

50 кг

Соответствие требованиям

Сертификат CE

Сертификация UL / CSA от NRTLs предоставляется за дополнительную плату. Пожалуйста, свяжитесь с нами для уточнения ценового предложения.

Гарантия

Ограниченная гарантия на один год с пожизненной поддержкой

Указания по применению и предупреждения

Для процесса плавки требуется высокочистый Ar-газ. Для обеспечения чистоты газа рекомендуется использовать модуль газоочистки. На газовом баллоне должен быть установлен двухступенчатый регулятор давления, ограничивающий давление ниже 3 фунтов на квадратный дюйм для безопасной работы.

Во избежание каких-либо повреждений механического насоса или турбонасоса, пожалуйста, установите встроенный улавливатель частиц(максимальный вакуум 1E-4 Торр с турбонасосом) на впускном отверстии насоса

Во время сварки необходимо надевать защитное стекло для сварщика или козырек от автоматической сварки, наблюдая за дугой.

Пример настройки системы с турбомолекулярным насосом приведен слева

Установка предназначена для дуговой плавки при малом положительном давлении или низком вакууме (давление 0,01 – 0,11 МПа или положительное давление от 0,01 МПа до отрицательного 0,09 МПа). Никогда не эксплуатируйте установку при высоком вакууме или высоком положительном давлении!

Во время дуговой плавки никогда не допускайте соприкосновения электрода с материалом или медным тиглем! Не используйте механический манипулятор в процессе плавки.

Опция: Пользователь может использовать экранирование кварцевой трубки для эффективного уменьшения брызг во время дуговой плавки.

Модель

Стоимость, доллары США

CY-208

По запросу
