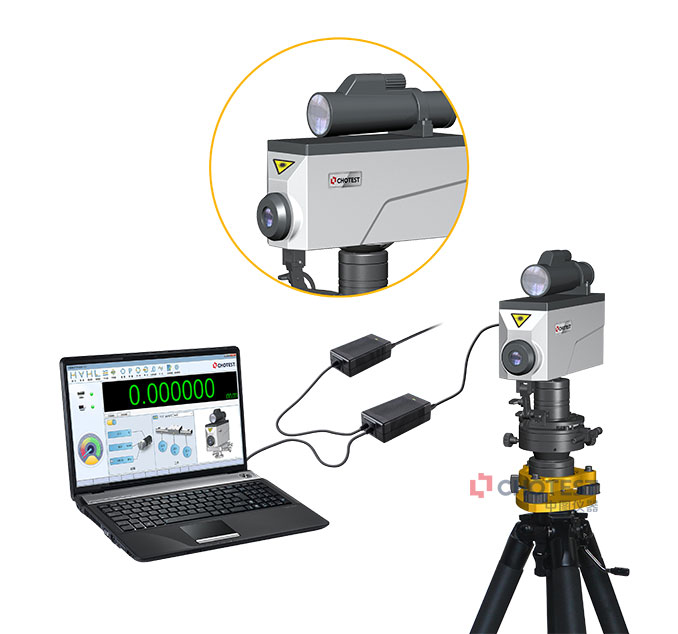

Высокоточный лазерный дальномер серии MicroD

Основные характеристики

Высокоточное прямое измерение расстояния, измерение направления на 360°

Подробная информация

Высокоточный лазерный дальномер серии MicroD использует технологию лазерной частотной модуляции, накладывает периодические импульсы на лазерный луч и получает информацию о расстоянии путем поиска минимальной нулевой точки периода измерения расстояния. Благодаря использованию технологии прецизионной оптической модуляции для увеличения частоты модуляции, увеличения полосы пропускания частот и частотного разрешения, MicroD позволяет избежать присущих традиционным лазерным дальномерам электрических недостатков и значительно повышает точность традиционной технологии прямого измерения расстояния, делая точность определения расстояния выше 10 мкм.

Внешние условия окружающей среды, особенно изменения температуры, давления воздуха и относительной влажности, также сильно влияют на точность измерения расстояния с использованием лазерной технологии. Высокоточные лазерные дальномеры серии MicroD могут быть сконфигурированы со встроенной метеостанцией для компенсации влияния длин волн лазера при различных внешних условиях окружающей среды. Без компенсации каждое из следующих изменений условий окружающей среды приведет к погрешности приблизительно в 1 ppm：

Температура воздуха 1℃

Давление воздуха 3,3 мбар

Относительная влажность (при 20°C) 50%

Относительная влажность (при 40°C) 30%

Характеристики высокоточного лазерного дальномера серии MicroD на большие расстояния и высокую точность делают его пригодным для использования в：

Прецизионные инженерные измерения

Геодезическая съемка

Калибровка базового поля

Передача эталонной длины

Функциональные характеристики

Высокоточное прямое измерение расстояния

Технология прецизионной оптической модуляции используется для улучшения частоты модуляции, увеличения полосы пропускания и частотного разрешения, устранения электрических помех, присущих традиционному лазерному дальномеру, и значительного повышения точности технологии прямого измерения расстояния, благодаря чему точность определения расстояния превышает 10 мкм.

Вспомогательная система наведения телескопа

Оснащен телескопом с большим увеличением, индикаторной лампой ClassII 633 нм, соответствующей стандартам безопасности для человеческого глаза, устройством точной регулировки структуры луча и бортовым индикатором уровня сигнала в сочетании с системой наведения с помощью телескопа для быстрого наведения измерительного луча на цель на большом расстоянии.

Поддержка измерения на 360° в любом направлении

Благодаря использованию одностороннего основания и поворотного основания он поддерживает две формы измерения: одностороннее и на 360° в любом направлении, и каждое измерительное основание оснащено устройством точной настройки луча. Поворотное основание также имеет диапазон прицеливания с шагом ±15°, а точная поворотная ось удваивает диапазон измерений.

Экологическая компенсация метеостанции

Сконфигурируйте высокоточную интегрированную метеорологическую станцию для сбора параметров окружающей среды, таких как температура воздуха, атмосферное давление и относительная влажность, чтобы реализовать автоматическую компенсацию длины волны лазера, значительно снижая влияние внешних условий окружающей среды на точность измерений.
