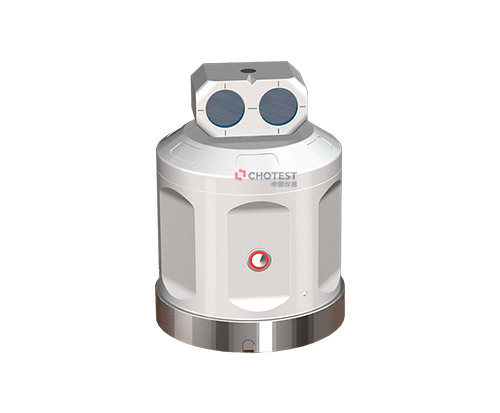

Автоматический прецизионный поворотный стол WR50

Основные характеристики

Компактное и портативное, мощное беспроводное управление

Подробная информация

Принцип измерения оси вращения

Для измерения оси вращения требуется автоматический прецизионный поворотный стол WR50, который используется в сочетании с системой измерения угла наклона SJ6000.Подсоедините WR50 к вращающемуся валу. В качестве стандарта измерения угла WR50 обеспечивает диапазон измерения угла от 0 до 360°, точность измерения ±1" и максимальную скорость 10 об/мин.

Предполагая, что ось вращения повернута на 5°, а подключенный WR50 повернут на 5° в обратном направлении, угловое отклонение относительно измерения угла SJ6000 отсутствует. Основываясь на этом принципе, может быть достигнуто высокоточное измерение оси вращения от 0 до 360°.

Программное обеспечение для измерения оси вращения объединит значение угла WR50 и значение угла SJ6000 для вычисления значения угла фактического поворота оси вращения.

Конфигурация измерения вращающегося вала и способ использования：

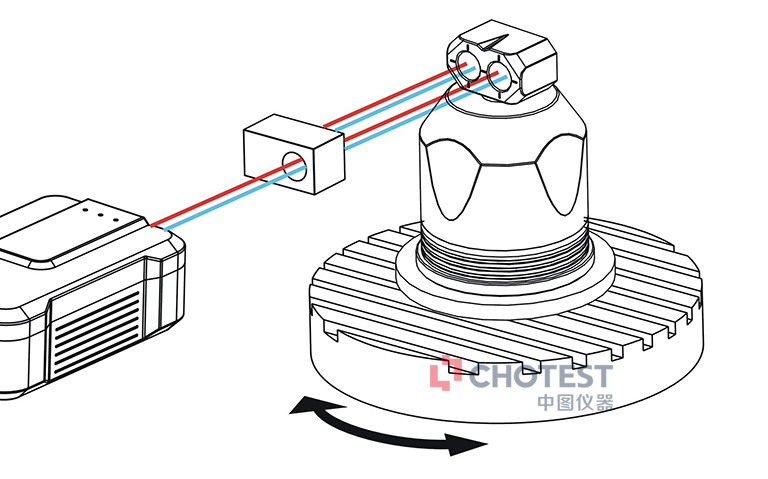

Конфигурация измерения оси вращения в основном состоит из хоста SJ6000, группы угловых зеркал, автоматического прецизионного поворотного стола WR50, программного обеспечения для статических измерений SJ6000 и других компонентов.

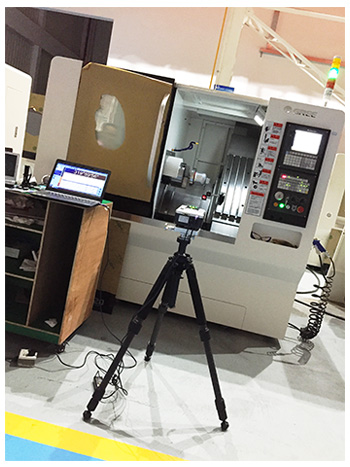

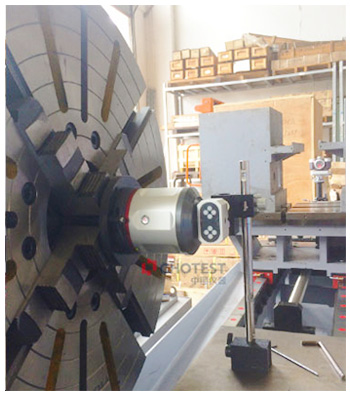

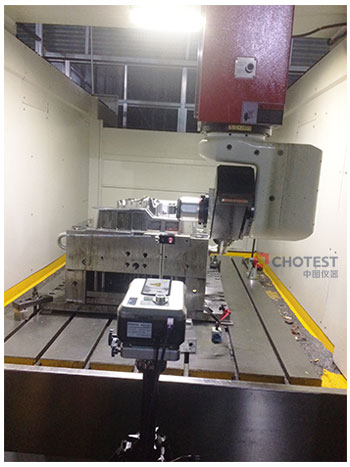

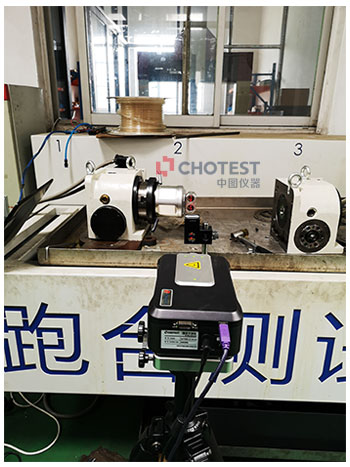

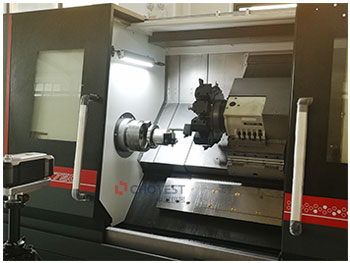

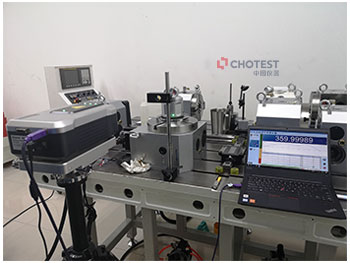

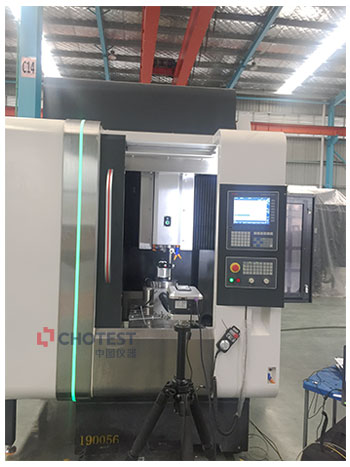

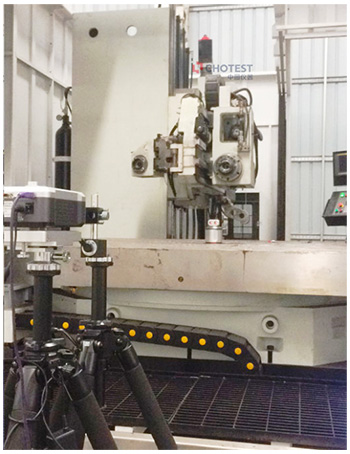

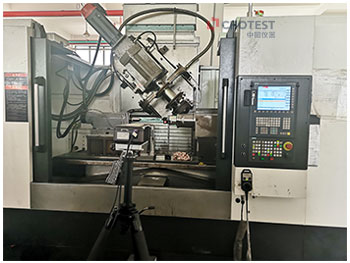

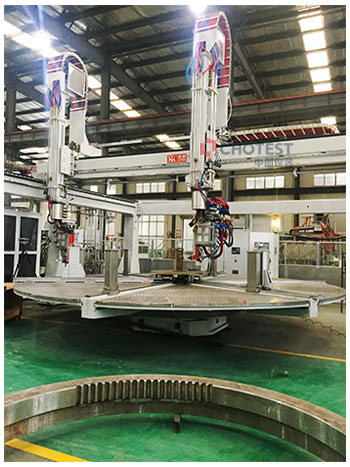

Пример применения
