Беспроводной клубный счетчик MT21

Подробная информация

Беспроводной инструмент Zhongtu Instrument MT21 cue instrument может предоставить вам простое, быстрое, экономичное решение для тестирования производительности станков, которое направлено на повышение производительности станков и качества обработки за счет быстрого и недорогого тестирования.

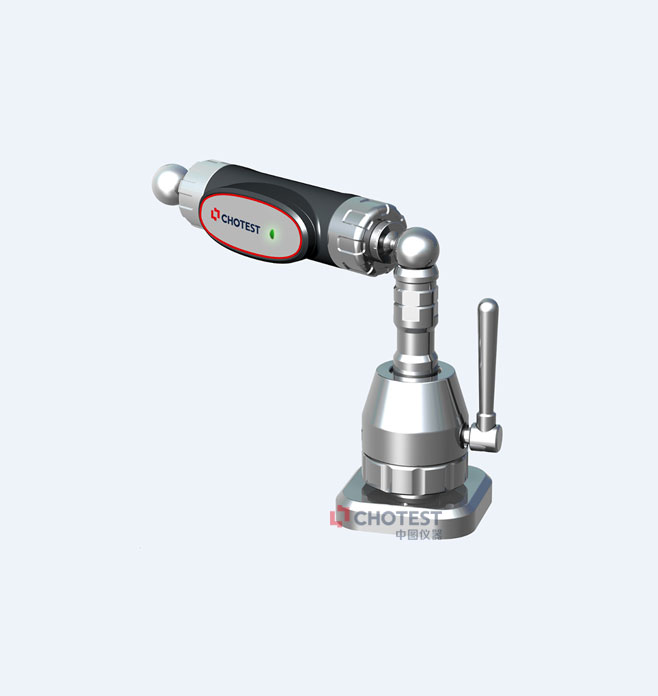

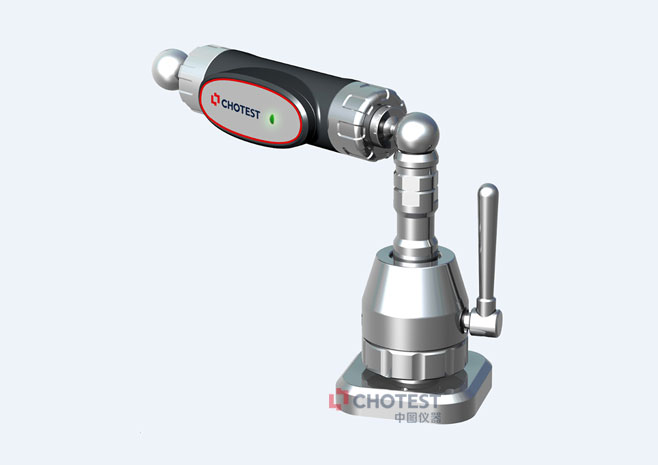

Беспроводной клубный измеритель MT21 оснащен высокоточной выдвижной конструкцией и датчиком линейного перемещения с прецизионным шариком на обоих концах. При использовании прецизионный шарик механически позиционируется и адсорбируется на двух прецизионных магнитных держателях чаш из мягкого металла. Один из магнитных держателей чаш подсоединен к столу станка, а другой - к шпинделю станка или бабке. Когда станок работает по заданной круговой траектории, можно точно измерить реальную круговую траекторию станка и отобразить значение радиуса окружности в режиме реального времени, а затем измеренное значение можно сравнить с заданной траекторией для оценки производительности станка. Кроме того, оборудование оснащено многомерным устройством регулировки "от сердца к сердцу" для обеспечения точности используемого "от сердца к сердцу". Теоретически, круговая траектория станка с отличными позиционными характеристиками должна соответствовать заданной круговой траектории.

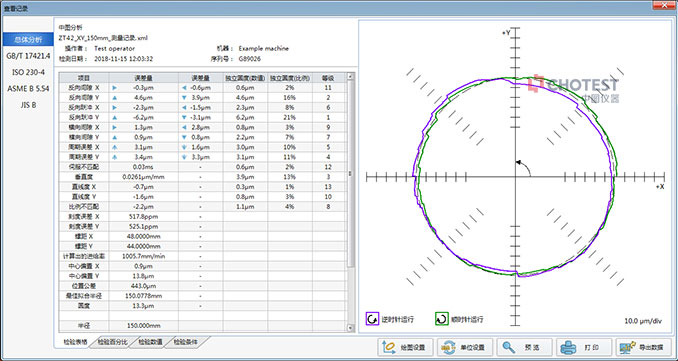

Измерительное программное обеспечение MT21 обеспечивает управляемый рабочий процесс, который позволяет легко и быстро завершить проверку вышеупомянутой круговой траектории .Собранные данные позволяют автоматически генерировать аналитические отчеты в графическом формате в соответствии со стандартами GB 17421-4, ISO 230-4, ASME B5.54 и JIS B. Он поддерживает несколько языков, таких как китайский, английский и японский. Он имеет функцию определения точности пятиосевого соединения пятиосевого станка. инструменты соответствуют стандарту ISO10791-6 и содержат подсказки и интерактивные справочные руководства, моделирование траектории движения и отображение тестовых траекторий в режиме реального времени.И он может рассчитать общее измеренное значение точности позиционирования (округлость, отклонение от округлости) и реализовать пространственный анализ станка в истинном смысле этого слова. Программное обеспечение оборудования содержит функцию автоматической генерации основных системных программ, таких как FANUC, SIEMENS, MAZAK, OKUMA и т.д., и имеет функцию измерения вертикальности.

Таким образом, измеритель club подходит для измерения геометрических погрешностей станков с ЧПУ и неточных факторов, вызванных их системами управления и сервосистемами.

Функциональные характеристики

Программное обеспечение для измерения основано на технологическом процессе, и программа работы станка может быть сгенерирована автоматически. Проверка круговой траектории в трех ортогональных плоскостях может быть выполнена с помощью простой настройки. Проверка производительности занимает всего 10-15 минут.

Мощная диагностическая функция

Полный диагностический отчет обладает мощными диагностическими функциями и может предоставить вам всестороннюю и профессиональную оценку производительности машины.Взяв в качестве примера измерение плоскости XY на 360 градусов, можно оценить: обратный зазор X, обратный зазор Y, обратный скачок X, обратный скачок Y, поперечный зазор X, поперечный зазор Y, периодическая ошибка X, периодическая ошибка Y, несоответствие сервопривода, вертикальность, прямолинейность X, прямолинейность Y, пропорциональное несоответствие, ошибка масштабирования X, ошибка масштабирования Y, шаг X, тангаж Y, скорость подачи, смещение центра X, смещение центра Y, допуск положения, радиус наилучшей подгонки, округлость.

Беспроводное управление

Передача данных подключается к ноутбуку по беспроводной сети Bluetooth, что более удобно для уменьшения перетаскивания.
