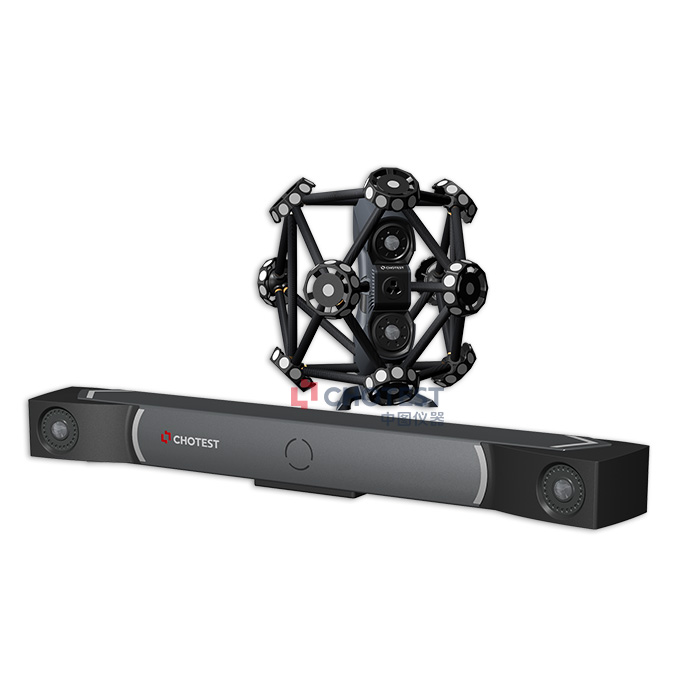

Следящая лазерная сканирующая система EyeScan

Основные характеристики

Высокая скорость, высокая точность, высокая стабильность

Подробная информация

Система лазерного сканирования EyeScan tracking использует технологию визуального динамического отслеживания и измерения, которая позволяет отслеживать и определять пространственное положение сканирующей головки в режиме реального времени и может выполнять высокоточные динамические трехмерные измерения без проблем, что может удовлетворить различные потребности, такие как контроль качества, разработка продукта, реверс-инжиниринг, и автоматизированное измерение.

В аэрокосмической промышленности, автомобилестроении, тяжелой энергетической промышленности, железнодорожном транспорте и судостроении, производстве пресс-форм и т.д. это помогает в разработке продукта, оптимизации проектирования, производстве, тестировании и т.д.

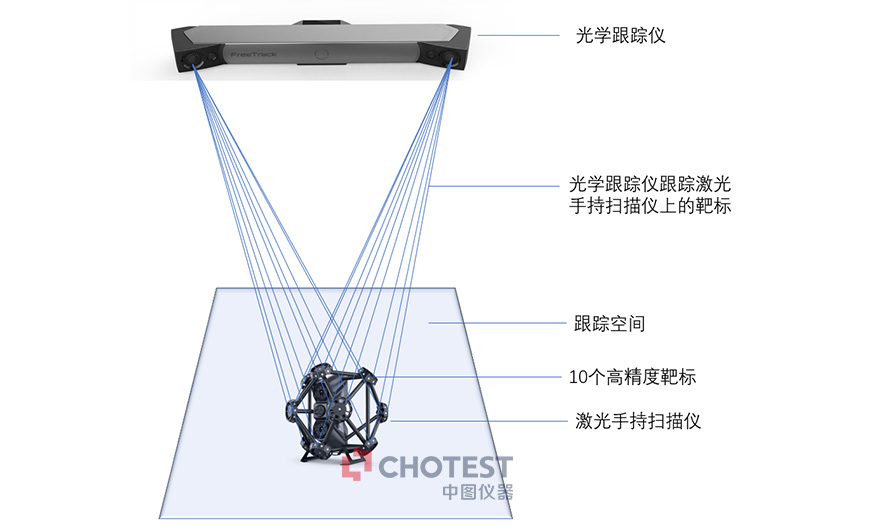

Как работает технология 3D-сканирования：

Лазерный сканер используется для съемки массива лазерных линий, проецируемых на поверхность измеряемого объекта, и трехмерные данные лазерных линий генерируются на основе принципа бинокулярного стереовидения.

Оптический трекер завершает пространственное позиционирование лазерного сканера, снимая 10 высокоточных целевых кадров самого лазерного сканера. На основе этого соотношения позиционирования трехмерные данные лазерной линии преобразуются в глобальную систему координат для формирования унифицированных трехмерных данных.

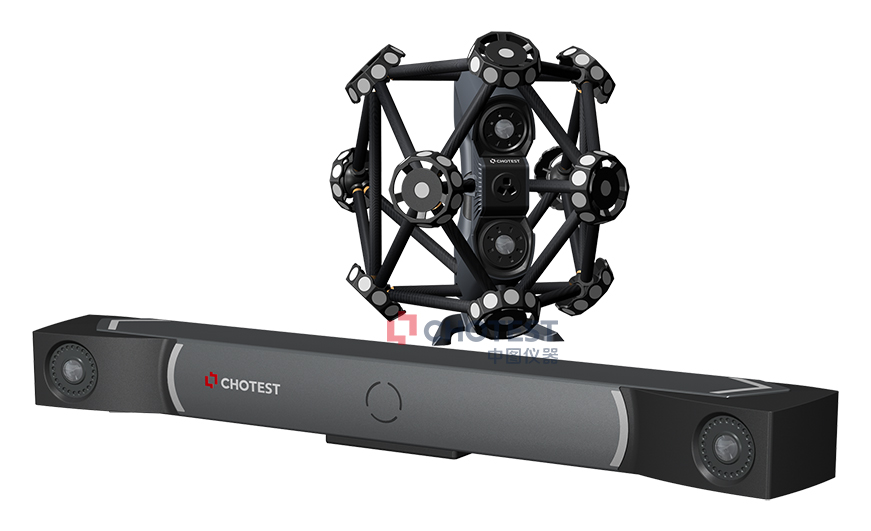

Характеристики продукта

1) Высокая точность на уровне метрологии, максимальная точность может достигать 0,02 мм, а повторяемость системы стабильна и надежна.

2) Динамическое отслеживание, отсутствие необходимости в размещении точек и немедленное сканирование, значительно повышающее эффективность работы и снижающее трудозатраты и материальные затраты.

3) 34 пересекающиеся синие лазерные линии, 7 параллельных синих лазерных линий тонкого режима, не боящихся черных, ярких, отражающих материалов поверхности.

4) Максимальная скорость сканирования составляет 1360 000 точек в секунду

5) Материал из углеродного волокна, портативный и стабильный.

6) С помощью лазерного трекера он поддерживает станции передачи данных на большие расстояния, которые могут осуществлять высокоточное сканирование крупных и средних объектов в режиме реального времени.

7) Программный интерфейс удобен, настройки программного обеспечения просты, а весь процесс сканируется и управляется, что позволяет новичкам быстро освоить его.

8) Одним щелчком мыши вы можете получить данные треугольной сетки, которые были заполнены отверстиями, автоматически размыты сеткой, удалены отдельные точки, сглажены и заострены в целом, а также оптимизировано позиционирование.

9) Богатые программные функции, такие как выравнивание объектов, сравнение и оценка.

10) Автоматическое создание отчета о тестировании, включающего тестовые данные, несколько просмотров, комментарии и результаты.
