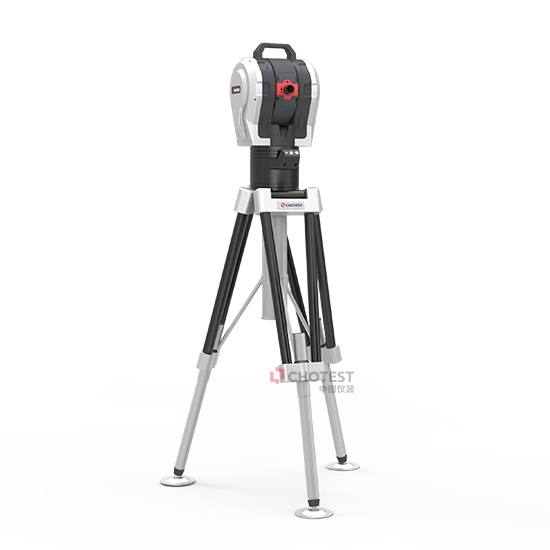

Абсолютный лазерный трекер серии Eagle

Основные характеристики

Высокоточное измерение, автоматическая фиксация мяча-мишени

Подробная информация

Лазерный трекер в основном используется для прецизионного измерения трехмерных координат в 100-метровом крупномасштабном пространстве. Он объединяет технологию определения дальности лазерных помех, технологию фотоэлектрического обнаружения, прецизионную механическую технологию, компьютерную технологию и технологию управления, а также современную теорию численных расчетов. Он обладает чрезвычайно высокой точностью и важностью в промышленных научных приборах для крупномасштабные пространственные измерения. Это высокопроизводительный фотоэлектрический прибор с точностью до мкм и в то же время со 100-метровым рабочим пространством. Лазерные трекеры могут использоваться для измерения размеров, установки, позиционирования, коррекции и обратного инжиниринга и являются мощными инструментами измерения и контроля.

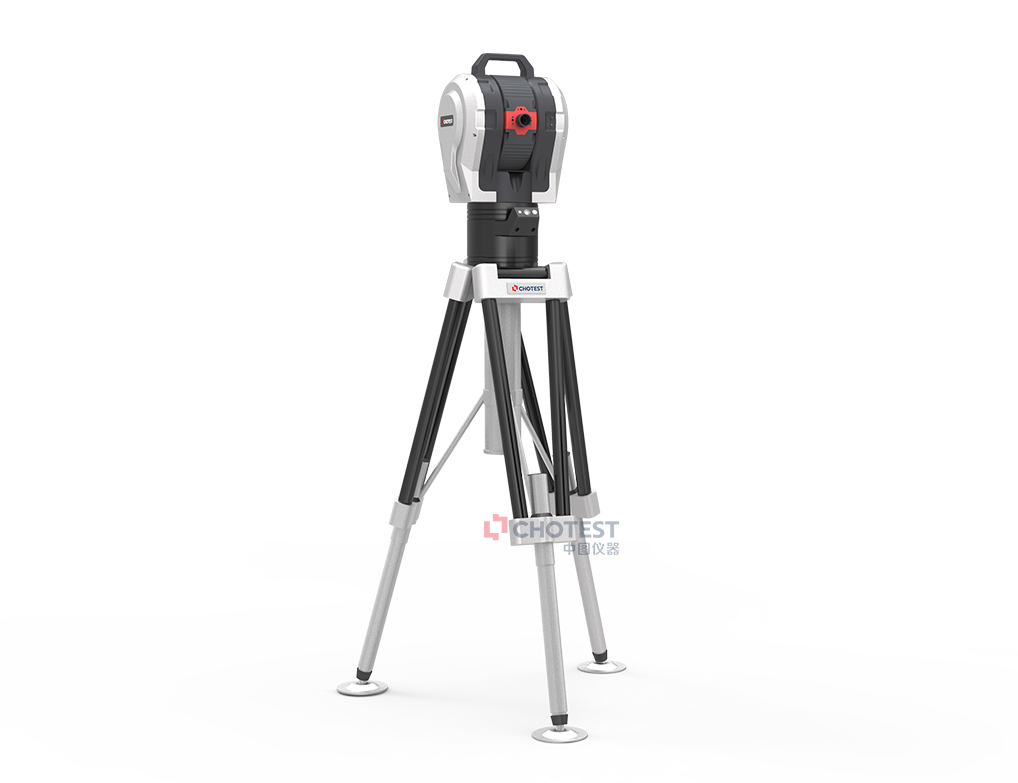

Лазерная система слежения Eagle состоит из компьютера, станции слежения и измерения и целевого зеркала. Она объединяет измерение угла и расстояния как в горизонтальном, так и в вертикальном направлениях, образуя сферическую систему измерения координат; получение информации о точках измерения пространственных геометрических элементов завершается с помощью целевого зеркала, и анализ и расчет пространственных геометрических размеров элементов, допусков на размеры и допуски на положение формы, пространственных поверхностей и кривых выполняются с помощью программного обеспечения для анализа трехмерных данных.

Функциональные характеристики

1. Мощная главная измерительная система

Интегрированная конструкция узла управления

В лазерную следящую головку встроены мощная вычислительная мощность центрального процессора и компактный узел управления. Интегрированная конструкция узла значительно сокращает количество кабелей для подключения оборудования и коробок для переноски, что удобно для быстрой установки на месте.

Технология автоматической фиксации мяча-мишени

Камера фиксации цели автоматически выполнит поиск целевого шара на небольшой площади при отключении света, завершит подключение к источнику света и автоматически зафиксирует целевой шар. Во время всего процесса не требуется участия человека, что повышает эффективность измерений.

Технология определения дальности HiADM

Технология слияния лазерного абсолютного дальномера (ADM) и лазерного интерференционного дальномера (IFM) (HiADM) сочетает в себе высокую динамическую скорость лазерного интерференционного дальномера с функцией лазерного абсолютного дальномера для обеспечения превосходной точности измерений и достижения восстановления светоблокировки.

Встроенная метеостанция

Встроенная экологическая метеорологическая станция автоматически отслеживает и обновляет метеорологические параметры окружающей среды, компенсирует влияние температуры, давления воздуха и влажности на показатель преломления лазера в воздухе в режиме реального времени и обеспечивает точность измерений.

Многоканальная связь

Передача данных между устройством и компьютером может осуществляться различными способами, такими как аппаратный запуск, проводная сеть или беспроводной Wi-Fi, что удобно для использования на месте в конфиденциальной мастерской, а максимальная скорость вывода данных измерений составляет 1000 точек в секунду.

Портативная транспортировка

Лазерная следящая головка, разработанная компанией integrated host, и встроенный транспортировочный ящик для принадлежностей делают всю систему транспортных ящиков компактной по размеру, легкой по весу, чрезвычайно простой в использовании и удобной для транспортировки между различными рабочими местами.

Конструкция защиты уплотнения

Уровень защиты IP54 гарантирует, что хост защищен от пыли и других загрязняющих веществ, и обладает высокой экологичностью.

Устойчивый штатив

Устойчивая и удобная конструкция штатива и шасси обеспечивают стабильные условия измерения грунта, продуманная конструкция подъемного механизма экономит трудозатраты и эксплуатацию, а устойчивая треугольная опорная система позволяет избежать потери точности, вызванной вибрацией окружающей среды.

2. Датчик положения iPROBE 6D

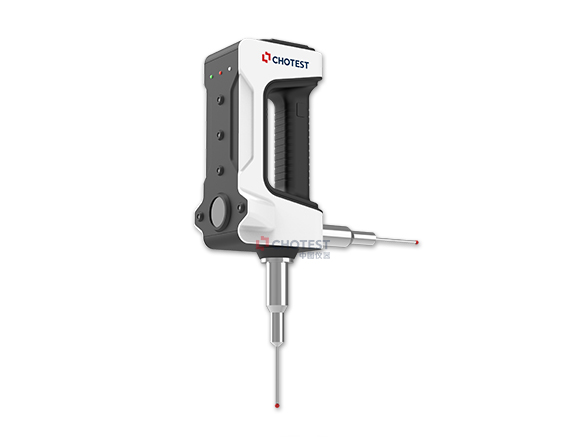

Датчик ориентации iPROBE 6D использует технологию sensing fusion машинного зрения и гравитационного выравнивания для определения пространственного положения измерительного шарика путем преобразования локальной системы координат датчика и общей системы координат системы; он может не только точно измерять геометрические объекты, такие как точки, линии, грани и криволинейные поверхности, но также быстро и точно измеряют внутренние и скрытые характеристики тестируемой детали в соответствии с точным пространственным положением датчика. Высокоточное измерение.

Технология сенсорного слияния машинного зрения и гравитационного выравнивания измеряет пространственное положение.

Он может измерять геометрию внутренних элементов и скрытых элементов, таких как отверстия и прорехи.

Конструкция с двумя зондами делает его более эффективным при измерении сложных объектов.

Беспроводная передача, простая в сопровождении.

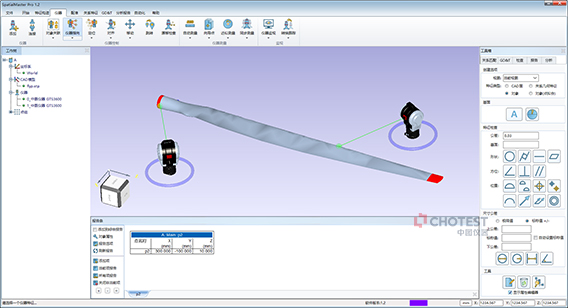

3. Программное обеспечение для пространственных измерений SpatialMaster

SpatialMaster (сокращенно SMT) - это независимое научно-исследовательское предприятие, разработанное для крупногабаритного измерительного оборудования, такого как лазерные трекеры, и прошедшее сертификацию PTB на общее программное обеспечение для трехмерных измерений и анализа. SMT поддерживает одновременное измерение несколькими приборами любого типа, данные измерений отслеживаются, обладает мощной функцией обработки и анализа данных и поддерживает оценку допусков геометрических размеров (GD&T) в процессе производства. Кроме того, SMT обладает отличной интерактивностью с пользователем и удобными и гибкими функциями анализа и отчетности.

Прослеживаемость, достоверная запись измерительной информации обо всех точках измерения всех приборов

Методы построения сложных геометрических форм и алгоритмы точной подгонки прошли двойную сертификацию PTB по Гауссу и Чебышеву.

Различные методы выравнивания регистрации, такие как наилучшее соответствие, регистрация последовательности и комплексное выравнивание.

Обеспечьте мощные функции анализа и измерения геометрических соотношений, включая профессиональную оценку GD&T.

Удобная функция мониторинга может обеспечить эффективные услуги по сборке и регулировке для фактического процесса производства и сборки.

Автономный, управляемый и видимый формат отчета, отвечающий различным требованиям к формату отчета.

Функции автоматического измерения, такие как автоматическое измерение, измерение на сборочной линии, измерение направляющей точки, измерение точки партии и т.д., повышают эффективность измерений.

Поддержка одновременного измерения нескольких станций, а также возможность проведения унифицированных пространственных измерений и анализа нескольких трекеров и нескольких методов.

Предоставьте интерфейс SDK для поддержки независимого от пользователя программирования.
