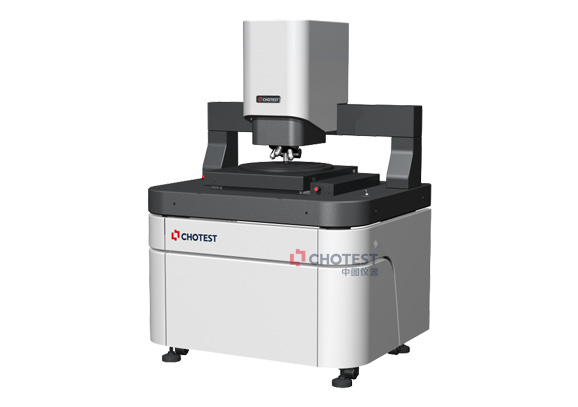

Интерферометр белого света SuperView W3

Принцип действия

Бесконтактный трехмерный сканирующий интерферометр белого света

Подробная информация

Интерферометр белого света SuperView W3 - это испытательный прибор, используемый для субнаномасштабных измерений различных прецизионных устройств и поверхностей материалов. Он основан на технологии интерференции белого света в качестве принципа в сочетании с модулем точного сканирования в направлении Z, алгоритмом 3D-моделирования и т.д. Для выполнения бесконтактного сканирования поверхности устройства и создания 3D-изображения поверхности с помощью системного программного обеспечения для обработки и анализа 3D-изображения поверхности поверхность устройства и получают 2D- и 3D-параметры, отражающие качество поверхности устройства, чтобы реализовать оптический испытательный прибор для 3D-измерения морфологии поверхности устройства.

Интерферометр белого света SuperView W3 может широко использоваться в производстве полупроводников и тестировании процессов упаковки, электронных стеклянных экранах 3C и прецизионных аксессуарах к ним, оптической обработке, микро-наноматериалах и производстве, автозапчастях, MEMS-устройствах и других отраслях сверхточной обработки, аэрокосмической промышленности, национальной обороне, военной промышленности, научно-исследовательских институтах и в других областях. Он может измерять все виды поверхностей от ультрагладких до шероховатых, от низкого до высокого коэффициента отражения, а также шероховатость, плоскостность, микрогеометрические контуры, кривизну и т.д. деталей от нано до микрона и обеспечивает более 300 видов 2D и 3D-параметров на основе четырех основных бытовых и зарубежные стандарты ISO/ASME/EUR/GBT в качестве критериев оценки.

Функция продукта

1) Возможность измерения образцов: он может выполнять измерения всех типов поверхностей образцов - от ультрагладких до шероховатых, от зеркальных до полностью прозрачных или черных материалов.；

2) Функция автоматического измерения: автоматическая функция измерения в одной области, автоматическая функция измерения в нескольких областях, функция автоматического измерения соединения；

3) Программируемая функция измерения: этапы обработки и анализа данных могут быть предварительно сконфигурированы в сочетании с функцией автоматического измерения для достижения измерения одним ключом；

4) Функции обработки данных: обеспечивают функции обработки данных из четырех модулей: регулировка положения, шумоподавление, фильтрация и извлечение；

5) Функции анализа данных: он предоставляет пять функций анализа, таких как анализ шероховатости, анализ геометрических контуров, структурный анализ, частотный анализ и функциональный анализ.

6) Функция пакетного анализа: шаблоны обработки данных и анализа могут быть настроены в соответствии с требуемыми параметрами, и пакетный анализ одним щелчком мыши может быть реализован для параметров того же типа.；

Специальные функции продукта в области полупроводников

1) Одновременная поддержка измерения размеров пластин трех спецификаций: 6, 8 и 12 дюймов, а также автоматическое переключение трех спецификаций вакуумных присосок может быть реализовано с помощью одной клавиши для адаптации к пластинам разных размеров.；

2) Он имеет функцию автоматического измерения шероховатости тонкого листа после процесса шлифования и может измерять шероховатость десятков небольших участков с помощью одной клавиши для получения среднего значения.；

3) Он позволяет измерять высоту ступени нанесения покрытия в процессе изготовления пластин, охватывая диапазон измерений от 1 нм до 1 мм, для достижения высокой точности измерений；

Область применения

Измеряйте и анализируйте морфологические характеристики поверхности, такие как плоскостность, шероховатость, рябь, контуры поверхности, дефекты поверхности, условия износа, условия коррозии, зазоры пор, высоту ступеней, условия деформации при изгибе и условия обработки различных изделий, компонентов и материалов.
