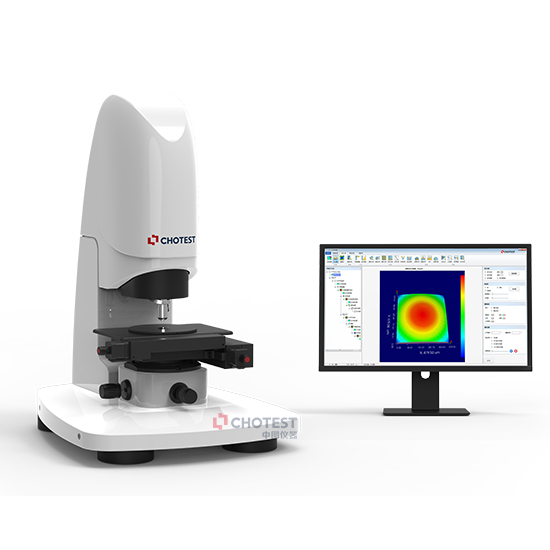

Оптический 3D-профилировщик поверхности SuperView W1

Подробная информация

Оптический 3D-профилировщик поверхности SuperView W1 - это испытательный прибор, используемый для субнаномасштабных измерений поверхностей различных прецизионных устройств и материалов. Он основан на технологии интерференции белого света в качестве принципа в сочетании с модулем точного сканирования в направлении Z, алгоритмом 3D-моделирования и т.д. Для выполнения бесконтактного сканирования поверхности устройства и создания 3D-изображения поверхности с помощью системного программного обеспечения для обработки и анализа 3D-изображения поверхности поверхность устройства и получают 2D- и 3D-параметры, отражающие качество поверхности устройства, чтобы реализовать оптический испытательный прибор для 3D-измерения морфологии поверхности устройства.

https://www.chotest.com/Upload/2023/2/202302213143116.jpg

Оптический 3D-профилировщик поверхности SuperView W1 может широко использоваться в производстве полупроводников и тестировании процессов упаковки, электронных стеклянных экранах 3C и их прецизионных аксессуарах, оптической обработке, микро-наноматериалах и производстве, автозапчастях, MEMS-устройствах и других отраслях сверхточной обработки, аэрокосмической промышленности, национальной обороне, военной промышленности, научных исследованиях институты и другие области.Он может измерять все виды поверхностей от ультрагладких до шероховатых, от низкого до высокого коэффициента отражения, а также шероховатость, плоскостность, микрогеометрические контуры, кривизну и т.д. деталей от нано до микрона и обеспечивает более 300 видов 2D и 3D-параметров на основе четырех основных бытовых и зарубежные стандарты ISO/ASME/EUR/GBT в качестве критериев оценки.

Функции продукта

1) Оборудование обеспечивает функции измерения размера контура, такие как шероховатость, высота шага, угол и т.д., которые характеризуют микроскопическую морфологию；

2) Обеспечьте автоматические вспомогательные функции, такие как автофокусировка, автоматический поиск полос и автоматическая регулировка яркости во время измерения；

3) Обеспечьте автоматическое измерение сращивания и позиционирование автоматических функций многозонного измерения во время измерения；

4) В анализе предусмотрены функции обработки данных четырех модулей, такие как выравнивание, модификация изображения, шумоподавление и фильтрация, а также выделение области.；

5) Анализ предоставляет пять функций анализа, таких как анализ шероховатости, анализ геометрических контуров, структурный анализ, частотный анализ и функциональный анализ.；

6) Вспомогательные функции анализа, такие как анализ в один клик и многофайловый анализ, предоставляются в анализе одновременно.

Область применения

Измеряйте и анализируйте морфологические характеристики поверхности, такие как плоскостность, шероховатость, рябь, контуры поверхности, дефекты поверхности, условия износа, условия коррозии, зазоры пор, высоту ступеней, условия деформации при изгибе и условия обработки различных изделий, компонентов и материалов.

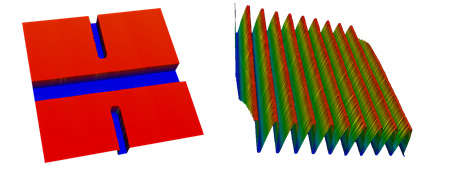

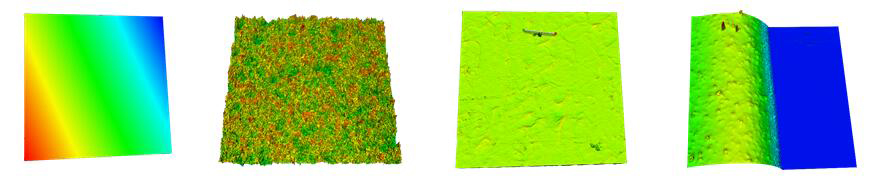

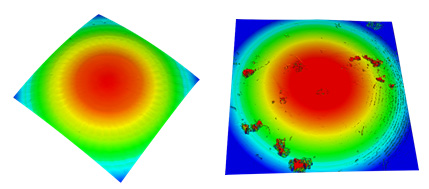

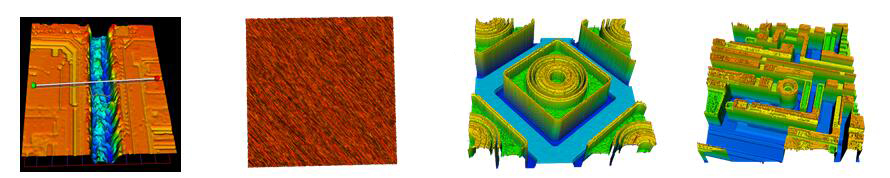

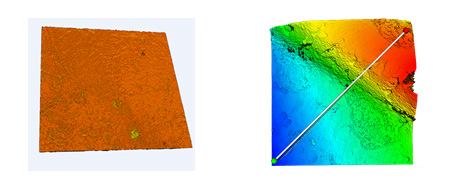

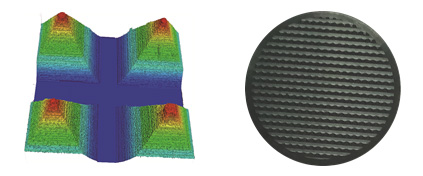

Пример применения

Эксплуатационные характеристики

1. Высокая точность и повторяемость

1) Технология оптических помех, прецизионный модуль сканирования в направлении Z и превосходный алгоритм 3D-реконструкции используются для формирования измерительной системы, обеспечивающей высокую точность измерений；

2) Уникальная система виброизоляции позволяет эффективно изолировать большую часть вибрации на частотах выше 2 Гц, устранить шум вибрации грунта и вибрацию звуковых волн в воздухе, а также обеспечить стабильное использование прибора в большинстве производственных цехов и чрезвычайно высокую повторяемость измерений.

2. Функция обнаружения шума окружающей среды

Модуль обнаружения шума окружающей среды с разрешением 0,1 нм может количественно оценивать вибрационные помехи внешней среды на оси сканирования прибора и может предоставлять количественные данные о шуме окружающей среды в качестве поддержки при отладке оборудования, ежедневном мониторинге и устранении неполадок.

3. Прецизионная ручка управления

Джойстик со встроенными функциями регулировки смещения в трех направлениях X, Y и Z позволяет быстро выполнить предварительные измерения, такие как перевод сцены, фокусировка в направлении Z и поиск полосы.

4. Двойные меры защиты от столкновений

В дополнение к установке нижнего предела смещения в направлении Z в основном программном обеспечении ZSTOP для защиты от столкновений, на оси Z также сконструирован механический и электронный датчик. Когда линза касается поверхности образца, прибор автоматически переходит в режим аварийной остановки для максимальной защиты образца. прибор и снизить риск эксплуатации человеком.

5. Двухканальная система виброизоляции воздушной флотации

Он может быть подключен к стабильному источнику воздуха на территории заказчика или к стандартному бесшумному воздушному компрессору, который может стабильно работать без внешнего источника воздуха.
