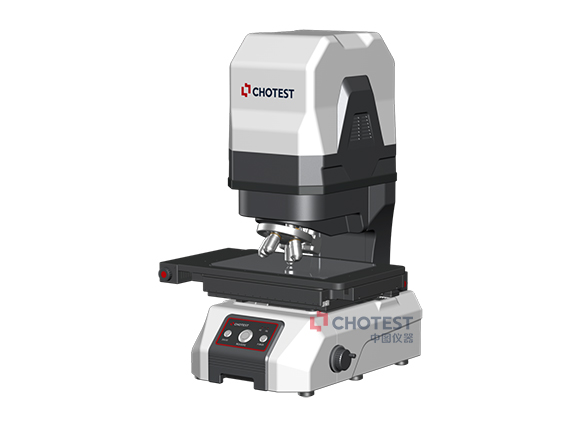

Прибор для измерения микроскопических размеров MX3200

Подробная информация

Прибор для измерения микроскопических размеров MX3200 сочетает в себе микроскопическую визуализацию с традиционным измерением изображений для достижения широкого диапазона измерений крошечных объектов. Оснащенный электрической башней, он может автоматически переключаться на различные степени увеличения для определения различных прецизионных микроскопических двумерных размерных характеристик. Функция измерения размеров обширна, и с ее помощью можно измерять различные двумерные точки, линии, окружности и т.д., а также оценивать допуски по форме и положению.

Микроскопический измерительный прибор MX3200 может использоваться в прецизионном оборудовании, устройствах оптической связи, прецизионных пресс-формах, магнитных материалах, прецизионной штамповке, прецизионных аксессуарах для мобильных телефонов, медицинском оборудовании, часах, ножах, измерениях и испытаниях и других областях.

Преимущества продукта

1. Большое увеличение, сверхчистая картинка, высокая точность

2. Башня может быть оснащена 20-кратными и 50-кратными объективами для достижения меньших размеров.

3. Сверхточная микрооптическая система, обеспечивающая четкое изображение мельчайших деталей.

4. Высокоточное позиционирование, автоматическое выделение субпикселей, унифицированные и стабильные результаты измерений могут быть получены каждый раз.

Гибкое и простое управление

1. Электрическая башня может автоматически переключать различные степени увеличения.

2. Прецизионная ручка управления позволяет быстро выполнить перемещение и позиционирование сцены в направлении Z.

3. Автофокусировка в один клик, любой может правильно сфокусироваться.

4. Интерфейс управления программным обеспечением прост и интуитивно понятен, и любой желающий может легко настроить и измерить его.

Автоматическое, периодическое и быстрое измерение

1. Программа подбирает систему координат заготовки и автоматически выполняет процесс измерения.

2. В режиме фиксированной системы координат с ЧПУ пакетные измерения могут выполняться быстро и точно.

3. Результаты измерений автоматически сохраняются, и отчет об измерениях может быть автоматически выведен после завершения измерения в различных формах.

Измерительное программное обеспечение

Функция измерения

1. Инструменты измерения: сканирование для извлечения краевых точек, многосегментное извлечение краевых точек, круговое извлечение краевых точек, извлечение эллипса, выбор рамки для извлечения контурных линий, точек фокусировки, ближайших точек и т.д.

2. Измеряемые геометрические величины: точка, линия, окружность (координаты центра, радиус, диаметр), дуга, центр, угол, расстояние, ширина линии, положение отверстия, апертура, количество отверстий, расстояние от отверстия до отверстия, расстояние от отверстия до края, расстояние от центра дуги до отверстия, расстояние от центра дуги до края, расстояние от верхней точки дуги до верхней точки дуги, расстояние от точки пересечения до точки пересечения и т.д.

3. Конструктивные особенности: точка пересечения, центральная точка, крайняя точка, конечная точка, двухточечное соединение, параллельная линия, вертикальная линия, касательная линия, биссектриса, центральная линия, слияние отрезков прямой, радиусная окружность, трехлинейная внутренняя касательная окружность, двухлинейная внутренняя касательная окружность и т.д.

4. Допуски по форме и положению: прямолинейность, округлость, контур, положение, параллельность, симметрия, вертикальность, концентричность, параллелизм и другие оценки допусков по форме и положению.

5. Система координат: система координат прибора, точечная линия, двухточечная X, двухлинейная и другие системы координат заготовки; система координат регистрации изображения; систему координат можно переводить, поворачивать и настраивать вручную.

6. Быстрые инструменты: Угол R, горизонтальный шаг, круговой шаг, экран, прорезь, сравнение контуров, пружина, уплотнительное кольцо и другие специальные инструменты для быстрого измерения.

7. Поддержка пакетной настройки допусков, пропорциональной сортировки и управления настройкой цвета.

Функция управления записями

1. Централизованное управление всеми записями измерений.

2. Измерение с ЧПУ поддерживает ввод сканирующего кода пистолетом.

3. Запрос по модели заготовки, названию заготовки, дате проверки, идентификационному коду заготовки и т.д.

Функция вывода данных

1. Может выводить отчеты Excel, Word, TXT и файлы AutoCAD.
2. Поддержка вывода в режиме реального времени в шаблоны Excel, причем шаблоны можно настраивать.
3. Вывод отчета об анализе SPC, может выводить статистические значения (такие как CA, PPK, CPK, PPP и т.д.) и контрольные диаграммы (такие как диаграммы средних и экстремальных разностей, диаграммы среднего и стандартного отклонения, диаграммы медианы и экстремальных разностей, диаграммы с одним значением и скользящие диаграммы экстремальных разностей).
4. Поддержка передачи Q-DAS и поддержка настраиваемой удаленной стыковки данных.
