Тестер композитной вспышки гибридной серии

Основные характеристики

Полностью автоматическое составное измерение, более быстрая пакетная обработка

Подробная информация

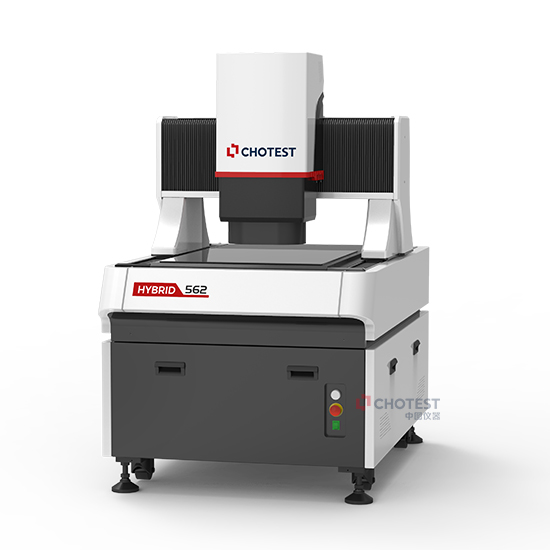

Тестер композитных вспышек серии Hybrid - это усовершенствованный полностью автоматический прибор для измерения изображения, основанный на основной машине marble и прецизионной системе сервоуправления, использующий гибридную архитектуру электрического зум-объектива и двойного телецентрического объектива с большим полем зрения, в полной мере использующий высокоточные преимущества оптических электрических зум-объективов и преимущества эффективности двойных телецентрических объективов с большим полем зрения для достижения оптимизированного сочетания точности и эффективности измерений. Гибридный композитный тестер вспышки является мощным и может выполнять точные измерения размера поверхности, контура, угла и положения, допусков по форме и расположению различных сложных деталей.

Композитный флэш-тестер серии Hybrid может использоваться в машиностроении, электронике, пресс-формах, литье под давлением, скобяных изделиях, резине, низковольтных электроприборах, магнитных материалах, прецизионной штамповке, соединителях, коннекторах, клеммах, мобильных телефонах, бытовой технике, печатных платах, медицинском оборудовании, часах, ножах, измерениях и тестировании и в других областях.

Преимущества продукта

1. Стабилизировать структуру мобильной платформы

2. Прецизионная мраморная машина, хорошая стабильность и высокая точность.

3. Прецизионная линейная направляющая скольжения и система сервоуправления, бесшумное движение со сверхнизким уровнем децибел.

4. Трехосевое автоматическое программируемое обнаружение для обеспечения пакетного обнаружения сложных объектов.

Гибридный объектив, учитывающий эффективность и точность

1. Комбинация объектива с высоким разрешением и объектива с большим полем зрения для измерения обеспечивает эффективность и точность измерений.

2. Поддержка сегментированного программного управления освещением поверхности, проходящим светом и коаксиальным светом.

3. Автоматически определяйте место измерения и каждый раз получайте унифицированные и стабильные результаты измерений.

Автоматическое измерение, более быстрая пакетная обработка

1. Программа подбирает систему координат заготовки и автоматически выполняет процесс измерения.

2. Поддерживается импорт чертежей CAD и чертежей Gerber, а система координат соответствует измерениям.

3. В режиме фиксированной системы координат с ЧПУ пакетные измерения могут выполняться быстро и точно.

4. Поддержка режима fly shot для более эффективного высокоскоростного измерения.

Богатая фурнитура, разнообразие составных размеров

1. Лазерные датчики с опорными точками для высокоточных измерений высоты и плоскостности.

2. Поддержка ввода данных с внешнего оборудования, такого как штангенциркули и микрометры, и унифицированное управление данными.

3. Измерительное программное обеспечение VisionX поддерживает инструменты измерения в формате 2.5D.

Простое и легкое управление

1. Любой желающий может быстро приступить к работе без сложного обучения.

2. Благодаря простому пользовательскому интерфейсу любой желающий может легко настроить и измерить прибор.

3. Создавайте статистический анализ, отчеты о результатах тестирования и т.д. одним щелчком мыши.

Программное обеспечение обладает широкими возможностями и автоматически сообщает

1. Обеспечивает до 80 видов выделения признаков, вспомогательную структуру, интеллектуальную маркировку, допуски по форме и положению, специальные приложения и другие инструменты анализа.

2. Автоматический вывод отчетов SPC-анализа, поддержка передачи Q-DAS и поддержка удаленной стыковки данных.

Функции программного обеспечения

Функция измерения

1. Инструменты измерения: сканирование для извлечения краевых точек, многосегментное извлечение краевых точек, круговое извлечение краевых точек, извлечение эллипса, выбор рамки для извлечения контурных линий, точек фокусировки, ближайших точек и т.д.

2. Измеряемые геометрические величины: точка, линия, окружность (координаты центра, радиус, диаметр), дуга, центр, угол, расстояние, ширина линии, положение отверстия, апертура, количество отверстий, расстояние от отверстия до отверстия, расстояние от отверстия до края, расстояние от центра дуги до отверстия, расстояние от центра дуги до края, расстояние от верхней точки дуги до верхней точки дуги, расстояние от точки пересечения до точки пересечения и т.д.

3. Конструктивные особенности: точка пересечения, центральная точка, крайняя точка, конечная точка, двухточечное соединение, параллельная линия, вертикальная линия, касательная линия, биссектриса, центральная линия, слияние отрезков прямой, радиусная окружность, трехлинейная внутренняя касательная окружность, двухлинейная внутренняя касательная окружность и т.д.

4. Допуски по форме и положению: прямолинейность, округлость, контур, положение, параллельность, симметрия, вертикальность, концентричность, параллелизм и другие оценки допусков по форме и положению.

5. Система координат: система координат прибора, точечная линия, двухточечная X, двухлинейная и другие системы координат заготовки; система координат регистрации изображения; систему координат можно переводить, поворачивать и настраивать вручную.

6. Быстрые инструменты: Угол R, горизонтальный шаг, круговой шаг, экран, прорезь, сравнение контуров, пружина, уплотнительное кольцо и другие специальные инструменты для быстрого измерения.

7. Поддержка пакетной настройки допусков, пропорциональной сортировки и управления настройкой цвета.

Функция управления записями

1. Централизованное управление всеми записями измерений.

2. Измерение с ЧПУ поддерживает ввод сканирующего кода пистолетом.

3. Запрос по модели заготовки, названию заготовки, дате проверки, идентификационному коду заготовки и т.д.

Функция вывода данных

1. Может выводить отчеты Excel, Word, TXT.

2. Поддерживает импорт и экспорт файлов AutoCAD.

3. Поддержка вывода в режиме реального времени в шаблоны Excel, причем шаблоны можно настраивать.

4. Вывод отчета об анализе SPC, может выводить статистические значения (такие как CA, PPK, CPK, PPP и т.д.) и контрольные диаграммы (такие как диаграммы средних и экстремальных разностей, диаграммы среднего и стандартного отклонения, диаграммы медианы и экстремальных разностей, диаграммы с одним значением и скользящие диаграммы экстремальных разностей).

5. Поддержка передачи Q-DAS и поддержка настраиваемой удаленной стыковки данных.
