Тепловизор серии Novator

Основные характеристики

Простое, стабильное и эффективное измерение

Подробная информация

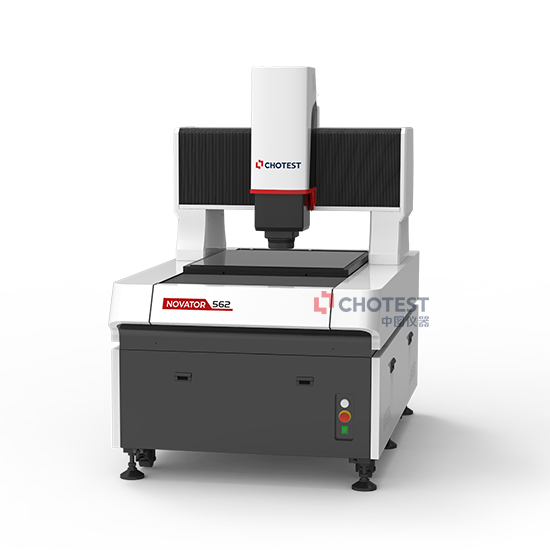

Серия Novator - это усовершенствованный полностью автоматический прибор для измерения изображения, использующий мраморный основной корпус и прецизионную систему сервоуправления для достижения высокоточного измерения движения; в полной мере используйте высокоточные преимущества оптических линз с электрическим зумом и сочетайте традиционное измерение изображения с лазерными измерениями и технологией сканирования для достижения 2,5Комплексное измерение в формате D и 3D, имеющее полную значимость.

Novator может осуществлять прецизионные измерения размеров поверхности, контуров, углов и положений, допусков по форме и положению, трехмерной пространственной морфологии и размерной структуры различных сложных деталей. Новатор может использоваться в машиностроении, электронике, пресс-формах, литье под давлением, скобяных изделиях, резине, низковольтных электроприборах, магнитных материалах, прецизионной штамповке, соединителях, коннекторах, клеммах, мобильных телефонах, бытовой технике, печатных платах, медицинском оборудовании, часах, ножах, измерениях и испытаниях и других областях.

Преимущества продукта

1. Стабильная мобильная платформа, высокая точность измерений

2. Прецизионная мраморная машина, хорошая стабильность и высокая точность.

3. Прецизионная линейная направляющая скольжения и система сервоуправления, бесшумное движение со сверхнизким уровнем децибел.

4. Трехосевое автоматическое программируемое обнаружение для обеспечения пакетного обнаружения сложных объектов.

Лазерное сканирование изображений, 3D-композитные измерения

1. Измерение лазерного сканирования контура опорной точки, измерение контура в направлении высоты.

2. Он поддерживает линейное лазерное 3D-сканирование изображений, которое может реализовывать 3D-сканирование изображений и пространственные измерения.

3. Измерительное программное обеспечение VisionX поддерживает различные контурные измерения и трехмерные пространственные измерения, плавно соединяя гибридные измерения 2D/3D.

Источник стробоскопического освещения, высокоскоростная аппаратная съемка fly shot

1. Он оснащен источником стробоскопического освещения и поддерживает двойной режим strobe и normal.

2. Поддерживает измерение в режиме fly shot, и эффективность измерения увеличивается в 5~10 раз.

3. Интегрируйтесь с функцией измерения сращивания тестера вспышки на картинке, чтобы в полной мере использовать все преимущества.

Сменная подсветка RGB-счетчика, независимая подсветка подъемного счетчика

1. Настольная лампа RGB и настольная лампа белого цвета могут быть заменены для адаптации к различным сложным цветам и материальным поверхностям.

2. Поверхностный светильник можно поднимать и опускать независимо друг от друга, чтобы лучше видеть поверхность образца.

3. Поддержка шестикольцевого и восьмисекционного поверхностного освещения, проходящего света и сегментированного программного управления коаксиальным освещением.

Автоматическое измерение, более быстрая пакетная обработка

1. Программа подбирает систему координат заготовки и автоматически выполняет процесс измерения.

2. Поддерживается импорт чертежей CAD и чертежей Gerber, а система координат соответствует измерениям.

3. В режиме фиксированной системы координат с ЧПУ пакетные измерения могут выполняться быстро и точно.

Простое и легкое управление

1. Оснащенный широкоформатной навигационной камерой, он позволяет быстро определить положение заготовки.

2. Благодаря функции защиты объектива от столкновений это легко и беззаботно.

3. Встроенный интерфейс управления упрощает настройку и измерение для любого пользователя.

Функции программного обеспечения

Функция измерения

1. Инструменты измерения: сканирование для извлечения краевых точек, многосегментное извлечение краевых точек, круговое извлечение краевых точек, извлечение эллипса, выбор рамки для извлечения контурных линий, точек фокусировки, ближайших точек и т.д.

2. Измеряемые геометрические величины: точка, линия, окружность (координаты центра, радиус, диаметр), дуга, центр, угол, расстояние, ширина линии, положение отверстия, апертура, количество отверстий, расстояние от отверстия до отверстия, расстояние от отверстия до края, расстояние от центра дуги до отверстия, расстояние от центра дуги до края, расстояние от верхней точки дуги до верхней точки дуги, расстояние от точки пересечения до точки пересечения и т.д.

3. Конструктивные особенности: точка пересечения, центральная точка, крайняя точка, конечная точка, двухточечное соединение, параллельная линия, вертикальная линия, касательная линия, биссектриса, центральная линия, слияние отрезков прямой, радиусная окружность, трехлинейная внутренняя касательная окружность, двухлинейная внутренняя касательная окружность и т.д.

4. Допуски по форме и положению: прямолинейность, округлость, контур, положение, параллельность, симметрия, вертикальность, концентричность, параллелизм и другие оценки допусков по форме и положению.

5. Система координат: система координат прибора, точечная линия, двухточечная X, двухлинейная и другие системы координат заготовки; система координат регистрации изображения; систему координат можно переводить, поворачивать и настраивать вручную.

6. Быстрые инструменты: Угол R, горизонтальный шаг, круговой шаг, экран, прорезь, сравнение контуров, пружина, уплотнительное кольцо и другие специальные инструменты для быстрого измерения.

7. Поддержка пакетной настройки допусков, пропорциональной сортировки и управления настройкой цвета.

Функция управления записями

1. Централизованное управление всеми записями измерений.

2. Измерение с ЧПУ поддерживает ввод сканирующего кода пистолетом.

3. Запрос по модели заготовки, названию заготовки, дате проверки, идентификационному коду заготовки и т.д.

Функция вывода данных

1. Может выводить отчеты Excel, Word, TXT.

2. Поддерживает импорт и экспорт файлов AutoCAD.

3. Поддержка вывода в режиме реального времени в шаблоны Excel, причем шаблоны можно настраивать.

4. Вывод отчета об анализе SPC, может выводить статистические значения (такие как CA, PPK, CPK, PPP и т.д.) и контрольные диаграммы (такие как диаграммы средних и экстремальных разностей, диаграммы среднего и стандартного отклонения, диаграммы медианы и экстремальных разностей, диаграммы с одним значением и скользящие диаграммы экстремальных разностей).

5. Поддержка передачи Q-DAS и поддержка настраиваемой удаленной стыковки данных.
