Тестер измерительной стальной линейки SJ2410

Основные характеристики

Полностью автоматическая проверочная стальная линейка

Подробная информация

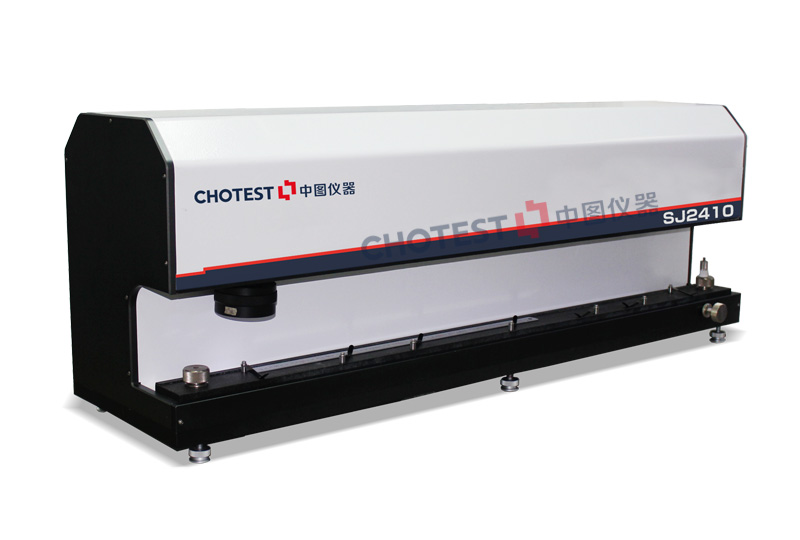

Тестер стальной линейки графического типа SJ2410 использует высокоточную решетку и технологию точного управления движением, а также внедряет технологию машинного зрения для реализации автоматического и высокоточного измерения параметров стальной линейки.

Прибор перемещает камеру через плату управления движением, чтобы добраться до проверяемого линейного рисунка. После того, как камера соберет информацию, компьютер вычисляет информацию о проверяемом линейном рисунке на основе значения решетки и параметров калибровки. Компьютер анализирует данные и вычисляет параметры тестируемой линейки.

Тестер стальной линейки с изображением обеспечивает полностью автоматическое измерение. Оператору необходимо только установить тестируемую стальную линейку, выбрать технические характеристики модели тестируемой стальной линейки, информацию о проверяемой точке и другие параметры в программном обеспечении для проверки и нажать кнопку “Начать проверку”. Система проверки немедленно запускает верификацию. Система поддерживает режимы автоматической верификации и ручной верификации, и собранные данные квалифицируются в соответствии с процедурами верификации.Рабочая частота вращения двигателя в процессе проверки устанавливается пользователем. Весь процесс измерения происходит быстро и точно, что значительно снижает трудоемкость оператора, а отчет о проверке может быть сгенерирован и распечатан сразу после завершения проверки.

Принцип измерения прибора соответствует требованиям правил проверки стальных линеек (JJG 1-1999), а системное программное обеспечение представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Структурный принцип

Этот прибор включает в себя датчик решетки, плату управления движением, устройство сбора изображений, программное обеспечение для проверки, промышленный компьютер и принтер.

Тестер стальной линейки графического типа SJ2410 использует измерительную линейку решетки в качестве стандарта длины и использует промышленный компьютер для управления.

После того, как пользователь нажмет “Начать проверку”, компьютер перетащит двигатель в соответствующее положение на основе заданной пользователем информации о положении проверки и показаний линейки решетки в качестве ориентира. Затем камера делает снимок линейного узора и автоматически анализирует информацию о линейном узоре, включая ширину линейного узора, размер линейного узора и расстояние между концами. После завершения всей проверки линейного рисунка, подлежащего тестированию, компьютер определяет, соответствует ли стальная линейка требованиям процедур, и генерирует проверочную запись с данными проверки, которая сохраняется в базе данных для предварительного просмотра и печати клиентами.

Стандартная конфигурация

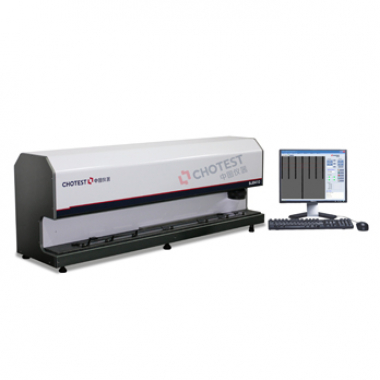

1. 1 тестер стальной линейки графического типа SJ2410

2. Стандартное устройство: стеклянная линейка длиной 1 м, значение сетки 1 мм, точность 8 мкм.

Сертификат стандартного устройства: "Сертификат калибровки линейной линейки", выданный Гуандунским институтом метрологии.

3. 1 комплект программного обеспечения для проверки

4. 1 комплект настольных компьютеров
