Автоматический тестер высокоинтеллектуальных индикаторов SJ2028

Основные характеристики

Высокоточный, интеллектуальный автоматический контроль счетчика

Подробная информация

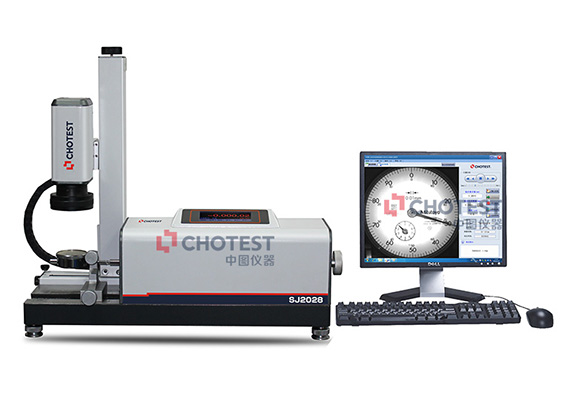

Автоматический тестер с высокоинтеллектуальным индикатором SJ2028 использует высокоточную систему измерения решетки, технологию точного измерения перемещения решетки и контроля, прецизионную направляющую с длительным сроком службы, усовершенствованную систему управления двигателем, неотражающий источник света, ПЗС-матрицу высокого разрешения, цветной жидкокристаллический дисплей с большим экраном и сенсорную систему, а также цифровую обработку изображений технология для достижения автоматической и высокоточной проверки индикатора. Двигатель с автоматическим управлением компьютера используется для точного управления перемещением решетки без ручного вращения маховика или микроцилиндра; программное обеспечение для проверки используется для автоматического сбора текущих данных без ручного отбора проб; ПЗС-матрица используется для имитации человеческого глаза, позволяющего считывать показания циферблата и автоматически распознавать их без необходимости требуется наблюдение человеческим глазом и ручное считывание; одновременно повышая скорость проверки, это полностью высвобождает физические и умственные силы.

В процессе верификации используется метод искусственного интеллекта. Оператору нужно только установить таблицу индикаторов, выбрать тип, значение индексации, диапазон и другие параметры таблицы в программном обеспечении для верификации и нажать кнопку “Начать верификацию”. Тестировщик немедленно запускает таблицу индикаторов для проверки в соответствии с процедурами, и быстро распечатывает записи проверки и результаты после завершения проверки (включая список данных по каждой точке, кривую погрешности положительного и отрицательного диапазонов, а также информацию о том, являются ли различные ошибки индикатора квалифицированными, и уровень квалификации и т.д.).Скорость его проверки более чем в два раза выше, чем у других отечественных приборов автоматической проверки индикаторов.

Преимущества продукта

1. Высокая точность, высокая стабильность, высокая повторяемость и точность позиционирования контрольной точки 0,1 мкм.
2. Использование высокоточных камер, высокое разрешение, быстрая скорость передачи данных, удобство и надежность.
3. Алгоритм распознавания более адаптивен, настройка изображения более удобна и интеллектуальна.

       ПЗС-матрица полностью имитирует человеческий глаз для считывания значения индикации, без необходимости считывания показаний счетчика человеческим глазом, ручной точной настройки или копирования, а также вычислений человеческим мозгом.

4. Компьютер автоматически управляет двигателем, чтобы точно привести зонд к стандартному перемещению, и нет необходимости вручную вращать маховик или микроцилиндр.；
5. Использование системы автофокусировки камеры устраняет необходимость в сложных ручных настройках и упрощает начало работы.
6. Высокая точность показаний прибора (1/30 ячейки микрометра, 1/60 ячейки циферблатного индикатора), разрешение 0,01 мкм.
7. 4,3-дюймовый высокопроизводительный TFT цифровой ЖК-экран, дисплей истинного цвета 65536, усовершенствованный дизайн сенсорного управления.
8. Кронштейн камеры можно устанавливать вверх ногами и горизонтально, что удобно для упаковки и переноски.
9. Независимые исследования, разработки и проектирование неотражающих источников света, а шкала проверки представляет собой выпуклый индикатор, и для обеспечения достоверности данных необходимо использовать неотражающий источник света.
10. Новая конструкция ползуна направляющей рейки уменьшает износ между ползуном и направляющей рейкой, устраняет зазор между передним и обратным ходом, обладает высокой повторяемостью и значительно увеличивает срок службы механизма ползуна направляющей рейки.；
11. Проверьте полностью автоматический контрольный циферблат, стрелочный индикатор, рычажный измеритель, измеритель внутреннего диаметра и стрелочный индикатор большого диапазона в соответствии с национальными правилами метрологии и поверки.
12. Полностью автоматическая проверка таблиц цифрового отображения вышеуказанных типов таблиц.
13. Полностью автоматическая проверка английского часового производства вышеуказанных типов часов.
14. Полностью автоматическая проверка некоторых компараторов с торсионными пружинами и механических компараторов.
15. Он имеет функцию полуавтоматической проверки, которая используется для проверки таблицы индикаторов при явном повреждении циферблата или галочки.
16. Формат отчетов о проверке записей и сертификатов проверки может быть настроен в соответствии с особыми потребностями клиентов.
17. Дополнительные, нестандартные приспособления могут быть настроены в соответствии с потребностями и стандартами проверки.

Измерительное программное обеспечение

Стандартное программное обеспечение для проверки имеет следующие функции：

1. Автоматически обрабатывайте проверочные данные и выносите суждения.
2. Национальные стандарты, процедуры метрологической проверки и спецификации калибровки, которым соответствует программное обеспечение для проверки: "Таблица индикаторов GB/T 1219-2008", "Таблица индикаторов электронного цифрового дисплея GB/T 18761-2007", "Таблица индикаторов JJG 34-2022", "Таблица рычагов JJG 35-2006", "Калибровка измерителя внутреннего диаметра JJF 1102-2003 Спецификация", "Механический компаратор JJG 39-2004" и "Компаратор пружин кручения JJG 118-2010".
3. Он имеет функцию автоматического перехода от нуля к нулю, и нет необходимости вручную регулировать нулевое положение перед проверкой. Во время процесса проверки он имеет функцию сверхбыстрой подсказки.
4. Могут быть отображены и распечатаны исторические записи, включая таблицы и кривые данных об ошибках точки проверки, различные ошибки индикации, которые необходимо измерить в процедурах, и результаты проверки, определенные в соответствии с процедурами.
5. Записи проверки можно запрашивать и управлять ими в соответствии с типом инструкции, производственной единицей, заводским номером, инспектором, инспекционной единицей, номером оборудования, датой проверки и датой вступления в силу и т.д.
6. Сохраненные записи и данные могут быть изменены.
7. Из базы данных можно выбрать несколько записей для печати проверочных записей или сертификатов проверки пакетами.
8. Он имеет функцию резервного копирования и восстановления базы данных.
9. Проверочные данные могут быть выведены в документы Word и Excel.
