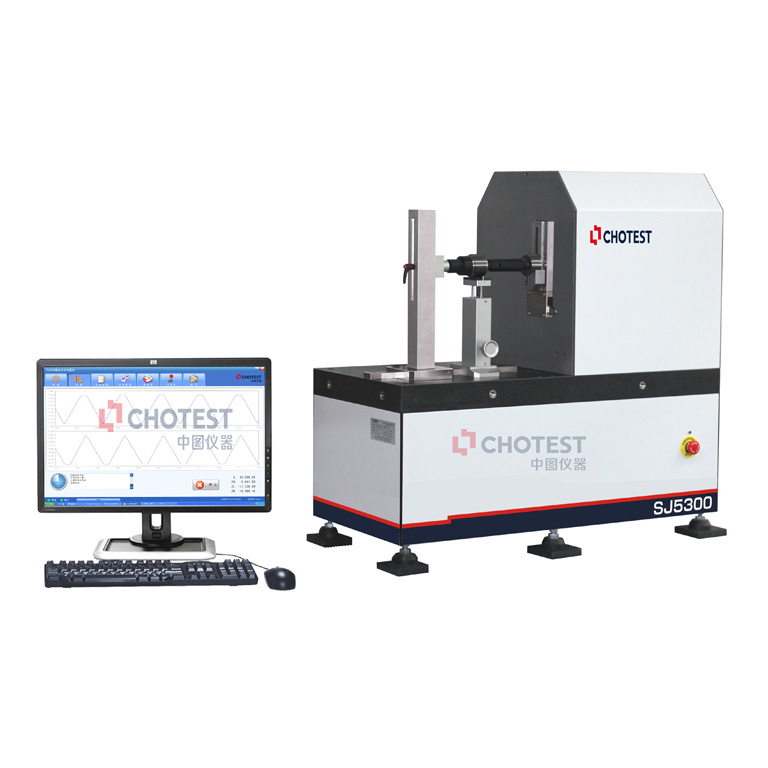

Комплексная измерительная машина для измерения резьбы и контура SJ5300

Основные характеристики

Полностью автоматический измеритель резьбы с функцией сканирования контура

Подробная информация

Интегрированная измерительная машина для резьбы и контура SJ5300 использует импортную высокоточную систему измерения решетки, высокоточную систему привода подшипников воздушной флотации, импортную систему управления серводвигателем, высокопроизводительную компьютерную систему управления и технологию памяти большой емкости для достижения автоматического и высокоточного измерения комплексных параметров резьбы. Благодаря высокоточной системе подшипников воздушной флотации стилус приводится в движение для сканирования контакта с тестируемой нитью, а импортная высокоточная система измерения решетки используется для записи координат горизонтального и вертикального направлений в процессе сканирования контакта. Двумерные записанные данные синтезируются с помощью компьютер анализирует в соответствии с соответствующими определениями параметров резьбы, и вычисляются различные параметры резьбы.

Машина для комплексного измерения резьбы обеспечивает полностью автоматическое измерение. Оператору необходимо только установить тестируемую резьбу, выбрать стандарт тестируемой резьбы в программном обеспечении для тестирования, ввести технические характеристики тестируемой резьбы, диапазон обнаружения и другие параметры и нажать кнопку “Пуск”. Система немедленно выполнит автоматическую проверку. Система может отображать график профиля резьбы в режиме реального времени и автоматически вычислять параметры резьбы, такие как большой диаметр, средний диаметр, малый диаметр, шаг и угол наклона зубьев. Согласно встроенной в систему базе данных стандартов резьбы, параметры тестируемой резьбы весь процесс измерения занимает не более 2 минут, а результаты проверки генерируются автоматически после окончания теста.

Функциональный модуль сканирования контура также обеспечивает полностью автоматическое измерение. В режиме сканирования контура оператору нужно только выбрать диапазон сканирования, установить тестируемую деталь и нажать кнопку “Пуск”. Система немедленно выполнит автоматическую проверку. Система может отображать график отсканированного контура в в режиме реального времени. С помощью расчета пользователь может получить результаты измерения размера контура, допуска на форму и положение, а также других параметров. После того, как пользователь завершит оценку всех параметров, отчет об измерениях может быть распечатан. В системе есть база данных, и все параметры оценки могут быть сохранены.

Системное программное обеспечение представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Функции продукта

Функция сканирования резьбы

1. Полностью автоматическое определение датчика заглушки цилиндрической резьбы, датчика кольца цилиндрической резьбы, датчика заглушки конической резьбы, датчика кольца конической резьбы, датчика кольца с гладкой поверхностью, датчика заглушки с гладкой поверхностью и других комплексных параметров различных внутренних и внешних измерителей размеров, таких как действующий средний диаметр, одиночный средний диаметр, основной средний диаметр, большой диаметр, малый диаметр, шаг, угол зуба, полуугол зуба, прямолинейность стороны зуба, угол подъема резьбы, конусность и другие параметры.
2. Он может обнаруживать резьбу с большим наклоном, такую как трапециевидная резьба, частичная трапециевидная резьба, зубчатая резьба и обычные резьбовые заготовки.
3. Он может определять комплексные параметры резьб с одной головкой и с несколькими головками.
4. Протестируйте различные типы GB (национальный стандарт), ISO (международный), BS (имперский), ANSI (американский стандарт), DIN (немецкий стандарт), JIS (японский стандарт) и другие датчики.Самая полная и профессиональная база данных стандартов резьбы в Китае для удовлетворения потребностей отечественных заказчиков.
5. Соблюдайте различные процедуры и стандарты обработки резьбы и автоматически определяйте результаты испытаний в соответствии с процедурами и стандартами.
6. Одно измерение может автоматически записывать и отображать данные о резьбе и различные параметры резьбы в любом положении, а также автоматически генерировать графики, соответствующие данные о параметрах и диаграммы анализа проверенной резьбы.
7. Полностью автоматическая идентификация стилусов и приспособлений позволяет избежать таких проблем, как ударники, вызванные ошибками в эксплуатации.
8. Одностороннее сканирование и анализ: поддержка одностороннего сканирования и анализа датчиков.
9. Контроллер позиционирования стилуса: добавьте удобную для пользователя панель кнопок, чтобы сделать управление более гибким.
10. Интерфейс дружественный, а страница управления на чисто китайском языке больше соответствует привычкам китайских пользователей.
11. Записи измерений управляются централизованной базой данных, результаты измерений сохраняются автоматически, а имя файла сохраняется в типе спецификации датчика с номером измерения, что позволяет увидеть название и понять его значение. Записи проверки можно запрашивать и управлять ими в соответствии с типом тестируемой нити, производственной единицей, заводским номером, инспектором, единицей контроля, номером оборудования, датой проверки и датой вступления в силу и т.д.
12. Из базы данных можно выбрать несколько записей для печати проверочных записей или сертификатов проверки пакетами.
13. Проверочные данные могут быть выведены в документы Word, Excel, AutoCAD (опционально).
14. Он обладает функциями резервного копирования данных и восстановления базы данных.
15. Выводите отчеты в нескольких форматах Word и PDF и поддерживайте полные пользовательские отчеты, индивидуальные отчеты о проверочных записях и форматы сертификатов проверки, особенно подходящие для требований к отчетности отечественных метрологических учреждений.
16. Стандарты проверки (опционально) могут быть настроены в соответствии с потребностями клиента.
17. Он может загружать алгоритм анализа специальных резьб, отличный от определения системы, что особенно подходит для анализа и расчета специальных резьб, таких как упорные резьбы, что удобно для индивидуальной разработки.

Функции одностороннего и двустороннего сканирования контура

1. Сканирующее измерение: контактное измерение осуществляется путем скольжения Т-образного стилуса по измеряемой поверхности. Он может тестировать и проверять контур, двумерный размер и двумерное смещение объекта. Его главное преимущество заключается в том, что он может непосредственно измерять поверхность определенных деталей, которые трудно измерить, таких как отверстия, канавки и другие детали, которые трудно обнаружить другими измерительными приборами, и он может непосредственно считывать или рисовать форму кривой контура поверхности в соответствии с определенным стандартом оценки, а также скорость измерения высокая, результаты надежные, а управление удобное.

2. Графический анализ: для получения данных о форме контура измеренной детали используйте метод подгонки для оценки дуги, угла, наклона, расстояния и т.д., чтобы можно было определить радиус, диаметр, расстояние между канавками, угол, наклон, выступ, горизонтальное расстояние, вертикальное расстояние, ступени и другие параметры формы. быть измеренным. Он включает в себя такие функции, как расчет базовых элементов, расчет межэлементных связей, расчет единиц измерения, управление координатами и допуски на маркировку.

3. Вы можете вручную выбрать локальные элементы графика, точно измерить и рассчитать координаты, расстояние от точки до линии, центр дуги, вершину дуги и т.д., а также непосредственно оценить допуски по форме и положению, такие как округлость, прямолинейность и параллельность.

4. Результаты тестирования, вы также можете импортировать данные в Auto CAD, Excel или напрямую использовать собственную функцию контура программного обеспечения для вторичного анализа, которая подходит исследователям для проведения углубленных исследований, значительно улучшая применимые характеристики прибора.
