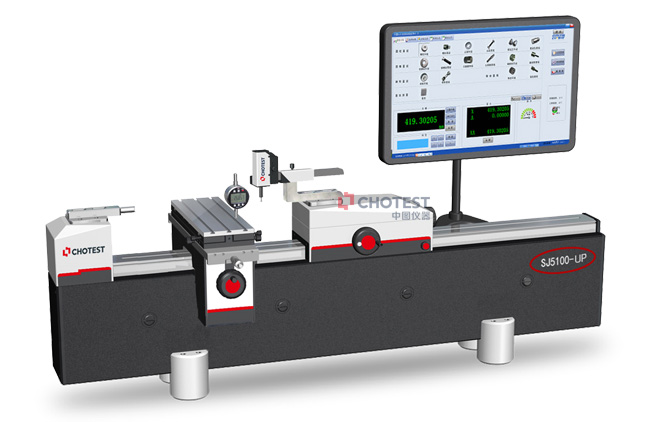

Машина для измерения длины решетки SJ5100-UP (сверхвысокоточного типа)

Основные характеристики

Прямое измерение на протяжении всего процесса, двустороннее измерение постоянного усилия

Подробная информация

Машина для измерения длины сверхвысокой точности решетки серии SJ5100-UP оснащена импортной системой измерения длины решетки сверхвысокой точности, линейной направляющей для шлифования сверхвысокой точности, высокоточной системой температурной компенсаци и, двусторонней высокоточной системой измерения постоянного усилия (запатентована) и высокопроизводительным компьютером технология системы управления для достижения высокоточного измерения различных параметров длины. Благодаря линейной направляющей со сверхвысокой точностью шлифования, обеспечивающей высокую стабильность и прямолинейность хода измерения, импортная система измерения с использованием сверхвысокоточной решетки используется для записи координат длины и направления при контактном измерении, а компьютер синтезирует данные с данными обратной связи устройства измерения усилия, датчик температуры и данные коррекции ошибок Abbe (благодаря высокой стабильности и сверхвысокой прямолинейности направляющей, погрешность, вызванная коррекцией ошибок Abbe прибора, очень мала, что позволяет достичь сверхвысокой точности измерений).Проанализируйте в соответствии с соответствующими определениями и формулами параметры измеряемых деталей и рассчитайте соответствующие параметры длины.

После того, как оператор установит измеряемую деталь, выберет стандарт измеряемой детали в тестовом программном обеспечении и введет технические характеристики измеряемой детали и другие параметры, переместит головное сиденье так, чтобы оно соприкасалось с измеряемой деталью, отрегулирует пятиосевую рабочую платформу и головное и заднее сиденья, чтобы найти точку перегиба, и отбор проб завершен для получения текущих данных измерений. Система может отображать результаты измерений в режиме реального времени и автоматически вычислять параметры измеряемой детали (например, при обнаружении датчика резьбы он может быть преобразован для отображения диаметра резьбы), а также в соответствии со встроенным стандартом системы база данных, параметры измеряемой детали соответствуют требованиям. Весь процесс измерения не превышает 3 минут, а результаты проверки генерируются автоматически после окончания теста.

Принцип измерения прибора соответствует процедурам проверки датчика плавного предела JJG 343-2012, процедурам проверки датчика JJG 146-2011, процедурам проверки микрометра JJG 21-2008, процедурам проверки микрометра внутреннего диаметра JJG 22-2014, процедурам проверки штекерного датчика JJG 62-2017, спецификациям проверки трехштырькового/игольчатого датчика JJF 1207-2008, калибровке датчика цилиндрической резьбы JJF 1345-2012 технические характеристики (допуск см. в GB/T 3934-2003) и другие процедуры проверки длины и технические характеристики.

Системное программное обеспечение представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Функции продукта

1. Измерительный блок обнаружения, блочный калибр, измеритель заглушки с гладким кольцом, измеритель заглушки с резьбовым кольцом, гладкий штангенциркуль, микрометрический корректирующий стержень, двухточечный микрометр внутреннего диаметра, измеритель заглушки с гладким конусным кольцом (опционально), измеритель заглушки с резьбовым конусным кольцом (опционально), измеритель заглушки с шлицевым кольцом (опционально), тип линейки (микрометр наружного диаметра, цифровой дисплей и штангенциркуль, микрометр глубины, микрометр внутреннего диаметра с тремя зажимами и т.д. ручная проверка, опционально), тип стола (стрелочный индикатор, циферблатный индикатор, рычажный измеритель и т.д. ручная проверка, опционально) и другие измерительные инструменты.；

2. Протестируйте различные типы датчиков национального стандарта (GB), ISO (международный), BS (имперский), ANSI (американский стандарт), DIN (немецкий стандарт) и JIS (японский стандарт). Отечественные всеобъемлющие и профессиональные базы данных измерительных блоков, калибров, резьбомеров, линеек, микрометров, стержней, штангенциркулей и т.д. и других стандартов для удовлетворения потребностей отечественных заказчиков；

3. Соответствует различным процедурам проверки и стандартам и автоматически определяет результаты испытаний в соответствии с процедурами и стандартами；

4. Интерфейс дружелюбен и больше соответствует привычкам работы китайских пользователей；

5. Записи измерений хранятся в централизованной базе данных, а записи проверки можно запрашивать и управлять ими в соответствии с типом тестируемой детали, производственной единицей, заводским номером, инспектором, единицей контроля, номером оборудования, датой проверки и датой вступления в силу и т.д.；

6. Из базы данных можно выбрать несколько записей для печати проверочных записей или сертификатов проверки пакетами；

7. Может выводить проверочные данные в документы Word, Excel, PDF；

8. Имеет функцию резервного копирования данных и восстановления базы данных；

9. Вывод различных отчетов в формате Word и поддержка полных пользовательских отчетов, настройка формата отчетов о проверочных записях и сертификатов проверки, особенно подходящих для требований отечественных метрологических учреждений в отношении отчетов；

10. Стандарты (опционально) могут быть настроены в соответствии с потребностями заказчика.

Эксплуатационные характеристики

1. Прямое измерение на протяжении всего процесса：

Машина для измерения длины решетки серии SJ5100-UP использует сверхвысокоточную импортную длинную стеклянную линейку для определения направления длины, которая может выполнять высокоточное прямое измерение с полным ходом.

2. Высокая точность и стабильность：

1) Сверхточная система измерения решетки с нулевым расширением, с разрешением 0,01 мкм и высокой точностью измерений；

2) Система линейных направляющих рельсов сверхвысокой точности специального шлифования, прямолинейность направляющей рейки чрезвычайно высока, угол поворота направляющей рейки очень мал, износостойкость материала направляющей рейки хорошая, а высокоточная, стабильная и надежная работа система гарантирована.；

3) Измерительные стержни высокой жесткости, не поддающиеся деформации, изготовленные из импортных специальных материалов для обеспечения достоверного сбора данных испытаний；

4) Использование высокоточного и стабильного мраморного основания гарантирует отсутствие деформации при перемещении подголовника и пятиосевого верстака, а также то, что инструмент не подвергается воздействию внешней вибрации, обеспечивая стабильность и надежность инструмента.；

5) Компактная конструкция фрикционного привода используется для обеспечения устойчивости головного сиденья во время движения.

3. Двусторонняя высокоточная система измерения постоянного усилия (патент)：

1) Запатентованная двусторонняя высокоточная система измерения постоянного усилия, использующая специальную двустороннюю силовую эластичную конструкцию, обеспечивает хорошее постоянство измерения усилия, уменьшает влияние измерения усилия на результаты измерений и обеспечивает чрезвычайно высокую точность измерения системы；

2) Измерение усилия непрерывно регулируется вручную с помощью регулировочного рычага；

3) Принцип действия датчика усилия позволяет избежать погрешности измерения, вызванной неровной поверхностью прибора, и изменений измерения усилия, вызванных вибрацией окружающей среды.

4. Интеллектуальная программная система управления и обнаружения：

1) Интерфейс управления прибором дружественен, оператору легко практически сразу освоить работу с прибором, и он очень прост в использовании.；

2) Более чем 10-летний накопленный практический опыт разработки программного обеспечения для верификации позволяет предоставить клиентам простой, практичный и быстрый опыт работы；

3) Интегрируйте множество стандартов и процедур проверки, мощные функции, автоматически обрабатывайте данные, печатайте отчеты о проверке в различных форматах и автоматически отображайте, печатайте, сохраняйте и запрашивайте записи о проверке；

4) Широкий диапазон измерений, который может соответствовать измерению параметров длины, таких как большинство типов датчиков и измерительных блоков；

5) Программное обеспечение оснащено функцией быстрой индикации точки перегиба, которая удобна для клиентов, чтобы быстро и портативно найти точку перегиба тестируемого изделия.；

6) Управляйте программной системой на чистом китайском языке, чтобы лучше обслуживать отечественных пользователей；

7) Формат печати формальный и красивый. Данные проверки могут быть заархивированы или распечатаны централизованно, что не отнимает много времени на операцию проверки；

8) Этот прибор использует компьютерное хранилище базы данных большой емкости, которое может автоматически записывать и сохранять все результаты проверки.

5. Высокопроизводительный пятиосевой верстак：

1) В трехосях X, Y и Z используются высокопроизводительные поперечные роликовые направляющие: сила трения очень мала, стабильность хорошая, а несущая способность высокая.；

2) Перемещение по оси Y, наклон и горизонтальное вращение спроектированы с высокой степенью регулировки тонкости, чтобы облегчить клиентам поиск точек перегиба трех осей.；

3) Оси Z и Y могут быть оснащены дополнительными цифровыми индикаторными устройствами, которые могут быть подключены для передачи данных на компьютер и могут использоваться для измерения конического кольцевого штекерного датчика.

6. Высокопроизводительное устройство для измерения диаметра резьбового кольца：

Оснащенный высокопроизводительным измерительным устройством с резьбовым кольцевым калибром, он может измерять размеры небольших резьбовых кольцевых калибров и в то же время может завершить обнаружение очень маленьких гладких кольцевых калибров; измеряемое усилие - это электронное измерение усилия, выбираемое программным обеспечением；

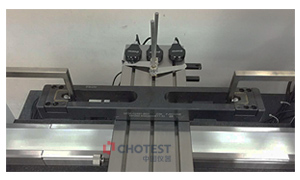

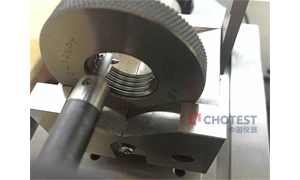

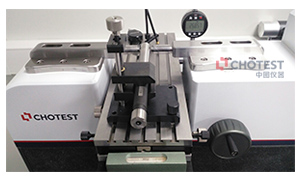

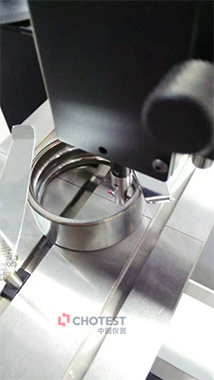

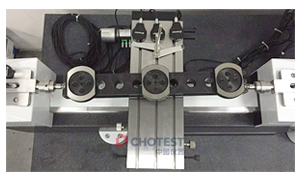

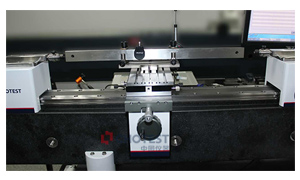

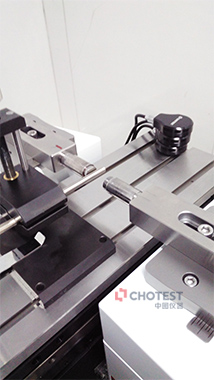

Пример применения
