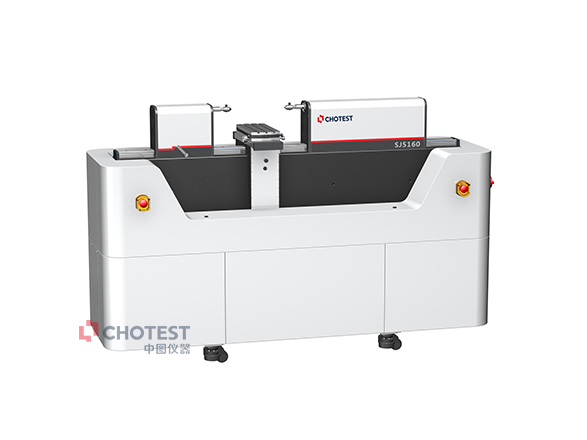

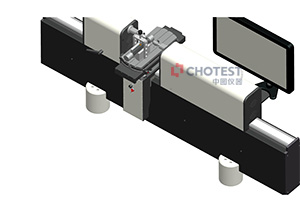

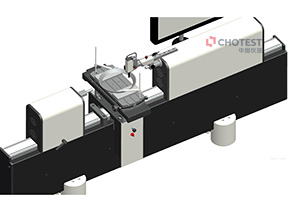

Автоматическая машина для измерения длины решеток серии SJ5160-A со сверхвысокой точностью

Основные характеристики

Полностью автоматическое измерение, двустороннее высокоточное электронное измерение постоянного усилия

Подробная информация

Сверхвысокоточная автоматическая машина для измерения длины решетки серии SJ5160 использует импортную сверхвысокоточную систему измерения решетки, сверхвысокоточную шлифовальную линейную направляющую, сверхвысокоточную систему температурной компенсации, автоматическую регулировку двусторонней высокоточной электронной системы измерения постоянного усилия, высокую стабильность Трехосевая система сервопривода постоянного тока X&Y&Z, высокопроизводительная технология компьютерной системы управления, позволяющая достичь высокоточного измерения различных параметров длины. Благодаря линейной направляющей со сверхвысокой точностью шлифования, шариковому винту с высокой точностью шлифования и высокостабильной системе сервопривода постоянного тока для обеспечения высокой стабильности и сверхвысокой точности измерения ходьбы импортная система измерения решетки со сверхвысокой точностью используется для записи координат длины и направления в измерение производится контактным способом, а решетчатая линейка сверхвысокой точности установлена на измерительной оси Abbe, поэтому погрешность Abbe очень мала; компьютер синтезирует данные с данными обратной связи устройства измерения усилия и датчика температуры.Проанализируйте в соответствии с соответствующими определениями и формулами параметры измеряемых деталей и рассчитайте соответствующие параметры длины.

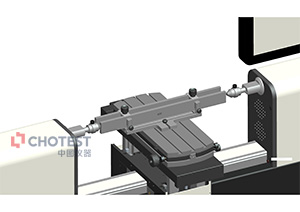

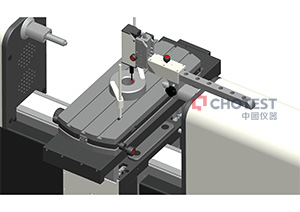

После того, как оператор установит тестируемую деталь, выберет стандарт тестируемой детали в программном обеспечении для тестирования и введет технические характеристики тестируемой детали и другие параметры, программное обеспечение управляет полностью автоматическим перемещением посадочного места головки для контакта с тестируемой деталью, автоматически настраивает пятиосевой верстак для поиска нужного положения. точка перегиба, и отбор проб завершен для получения текущих данных измерений. Система может отображать результаты измерений в режиме реального времени и автоматически вычислять параметры тестируемого изделия (например, определять калибр резьбы, он может быть преобразован для отображения диаметра резьбы), а также в соответствии с требованиями системы встроенная стандартная база данных позволяет определить параметры тестируемого изделия, весь процесс измерения не превышает 4 минут, а результаты проверки генерируются автоматически после окончания теста.

Принцип измерения прибора соответствует процедурам проверки датчика плавного предела JJG 343-2012, процедурам проверки датчика JJG 146-2011, процедурам проверки микрометра JJG 21-2008, процедурам проверки микрометра внутреннего диаметра JJG 22-2014, процедурам проверки штекерного датчика JJG 62-2017, спецификациям проверки трехштырькового/игольчатого датчика JJF 1207-2008, калибровке датчика цилиндрической резьбы JJF 1345-2012 технические характеристики (допуск см. в GB/T 3934-2003) и другие процедуры проверки длины и технические характеристики.

Системное программное обеспечение представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Функции продукта

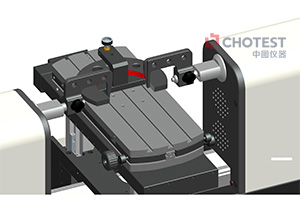

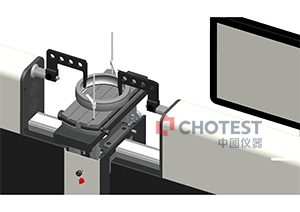

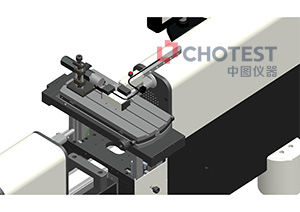

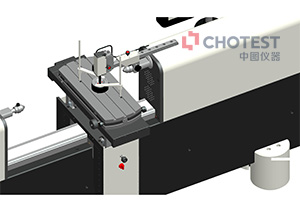

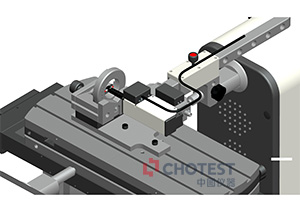

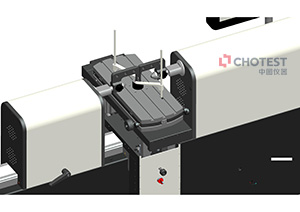

1. Автоматическая калибровка высококачественных измерительных блоков, блочных калибров, высококачественных датчиков с гладкими кольцевыми заглушками, датчиков с резьбовыми кольцевыми заглушками, гладких штангенциркулей, микрометрических корректирующих стержней, двухточечных микрометров внутреннего диаметра, датчиков с гладкими конусными кольцевыми заглушками, датчиков с резьбовыми конусными кольцевыми заглушками и других измерительных инструментов；

2. Протестируйте различные типы датчиков национального стандарта (GB), ISO (международный), BS (имперский), ANSI (американский стандарт), DIN (немецкий стандарт) и JIS (японский стандарт). Отечественные всеобъемлющие и профессиональные базы данных измерительных блоков, калибров, резьбомеров, линеек, микрометров, стержней, штангенциркулей и т.д. и других стандартов для удовлетворения потребностей отечественных заказчиков；

3. Соответствует различным процедурам проверки и стандартам и автоматически определяет результаты испытаний в соответствии с процедурами и стандартами；

4. Интерфейс больше соответствует привычкам работы китайских пользователей；

5. Записи измерений хранятся в централизованной базе данных, а записи проверки можно запрашивать и управлять ими в соответствии с типом тестируемой детали, производственной единицей, заводским номером, инспектором, единицей контроля, номером оборудования, датой проверки и датой вступления в силу и т.д.；

6. Из базы данных можно выбрать несколько записей для печати проверочных записей или сертификатов проверки пакетами；

7. Может выводить проверочные данные в документы Word, Excel, PDF；

8. Имеет функцию резервного копирования данных и восстановления базы данных；

9. Вывод различных отчетов в формате Word и поддержка полных пользовательских отчетов, настройка формата отчетов о проверочных записях и сертификатов проверки, особенно подходящих для требований отечественных метрологических учреждений в отношении отчетов；

10. Стандарты (опционально) могут быть настроены в соответствии с потребностями заказчика.
