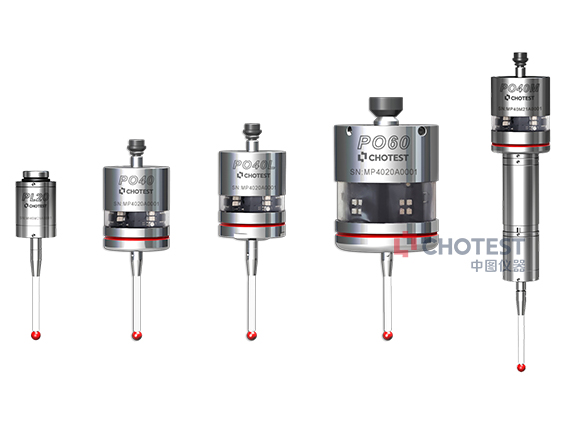

Зонд для станков серии PO

Основные характеристики

Центр обработки, источник качества

Подробная информация

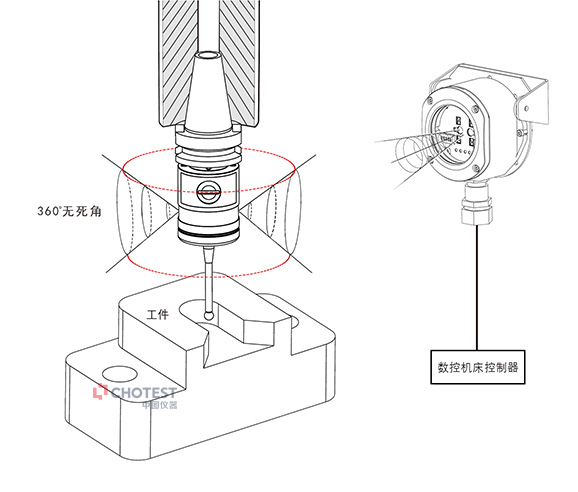

Зонды для станков серии PO сконструированы со стабильной 3-точечной пусковой конструкцией. Внутри зонда находится пусковой механизм. Когда стилус перемещается радиально или аксиально под действием внешней силы, срабатывает пусковой механизм. Схема внутри зонда посылает сигнал запуска на приемник. Приемник передает подайте сигнал на станок с ЧПУ для получения координат положения каждой оси станка, а затем рассчитайте требуемые результаты измерений на основе данных различных точек измерения.

Спусковой механизм зонда представляет собой прецизионное устройство, сочетающее в себе механические и электронные технологии. Этот механизм гарантирует, что стилус может автоматически возвращаться в исходное положение после каждого срабатывания, а ошибка возврата составляет <1um.Именно благодаря тому, что спусковой механизм имеет такую точную функцию сброса, зонд можно использовать в качестве высокоточного измерительного инструмента для непрерывных измерений.

При измерении с помощью зонда на станке с ЧПУ зонд фактически является частью этого “измерительного устройства” (зонд + станок). В процессе измерения он берет на себя роль определения координат точки измерения посредством точного контакта с обрабатываемой деталью, выдачи инструкций, обеспечения точных результатов измерений и удобная, быстрая, безопасная и надежная операция измерения.

Функции продукта

Он подходит для высокоточного контроля деталей, контроля тонкостенных деталей, контроля поверхности пресс-форм, онлайн-измерения крупногабаритных деталей, онлайн-измерения больших количеств, контроля лопаток турбин и т.д.

Основные функции

1.Настройка координат заготовки: установите начало координат заготовки, скорректируйте систему координат заготовки и определите объем обработки заготовки.

2.Коррекция детали: Обрабатываемая деталь корректируется, чтобы определить, является ли зажим и позиционирование обрабатываемой детали точными и не деформирован ли зажим.

3.Измерение размера: измерение высоты ступени, измерение размера, измерение диаметра.

4.Измерение положения: измерение расстояния между отверстиями, измерение вертикальности, измерение положения, измерение угла наклона и т.д.

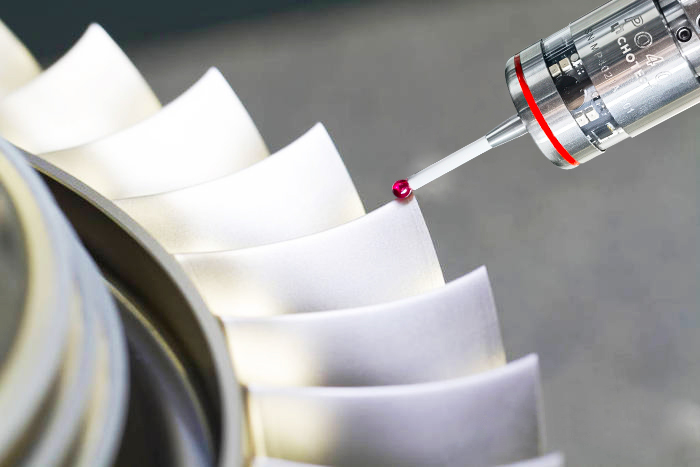

5.Измерение поверхности: измерение формы лезвия, измерение поверхности пресс-формы, измерение сложной формы.

6.Последующий контроль: измерение заготовки завершено, размер слишком мал, чтобы вызывать тревогу, и нож исправлен.

7.Независимо от того, оценивается заготовка или нет.

8.Он совместим одновременно с датчиками обрабатываемых деталей и 3D-счетчиком инструментов.

9.Программное обеспечение для обучения программированию мобильных приложений.

Эксплуатационные характеристики

Продукт обладает следующими выдающимися преимуществами：

1.Высокая повторяемость: односторонняя повторяемость <1 мкм.

2.Длительное время работы в режиме ожидания: для удобства замены используются одноразовые батарейки, которые не подлежат замене в течение шести месяцев.

3.Полностью закрытая энергопоглощающая конструкция: Уникальная полностью закрытая энергопоглощающая конструкция на 360° смягчает силу удара шпинделя в случае аварии во время работы станка.

4.Конструкция с высоким уровнем защиты: уровень защиты корпуса датчика и приемника достигает IP68.

5.Комбинированный диагностический светодиодный индикатор: точное отображение текущего рабочего состояния датчика в режиме реального времени.
