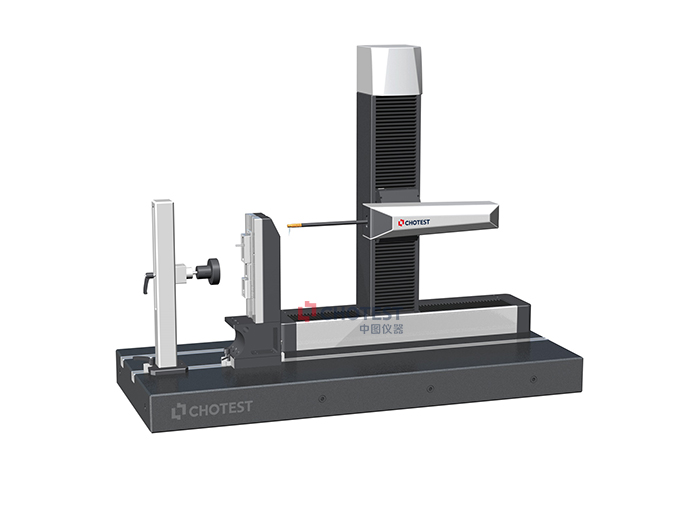

Высокоточный интеллектуальный сканер шероховатости контура SJ5780

Основные характеристики

Высокая точность, высокая стабильность, интеллектуальное двустороннее измерение

Подробная информация

С развитием технологий производства продолжают появляться различные детали с высокой точностью и сложной конструкцией, и спрос на комплексные измерения морфологии поверхности в широком диапазоне и с высокой точностью становится все более и более обширным. Однако из-за ограниченного диапазона традиционных приборов для измерения контуров (датчик по оси Z может измерять только до 60 мм) он в основном ограничен измерением контуров небольшого диапазона поверхностей. Такого рода измерения трудно отразить истинную морфологию и всесторонние характеристики контура измеряемой поверхности в целом. В то же время, из-за процесса измерения, при опоре на заготовку стилус поднимается или опускается (пассивное сканирование), сталкиваясь с крутыми склонами, по стилусу трудно перелезать, и он подвержен таким проблемам, как свисающие иглы и разрушающиеся иглы.

Чтобы решить вышеуказанные проблемы, наша компания выпустила широкомасштабный высокоточный интегрированный прибор для измерения контуров с активным сканированием - высокоточный интеллектуальный сканер шероховатости контура SJ5780.Оси X и Z прибора используют независимые системы перемещения, а для реализации сканирования по двум осям X и Z используются усовершенствованные алгоритмы управления движением рычага. При измерении стилус выполняет профилирующее сканирование движения (активное сканирование) на поверхности заготовки, которое не не только обеспечивает постоянное измерение усилия, но и обеспечивает возможность прохождения больших крутых склонов, а операция выравнивания заготовки проста, позволяя избежать таких проблем, как разрушение иглы и зависание игл. Он может непрерывно сканировать в широком диапазоне частот и обладает способностью к непрерывному подъему до сотен миллиметров. Он очень подходит для измерения широкого спектра поверхностей с крутыми склонами. Большие заготовки можно легко измерять без переворачивания или регулировки наклона.

Он может использоваться для измерения размеров внутреннего и наружного диаметров, параметров морфологии внутренних и внешних контуров высокоточных компонентов, таких как длинные валы, цилиндры, криволинейные детали, винты, резьба и т.д., и очень подходит для авиации, военной промышленности, судостроения, высокоскоростных железных дорог, новых энергетические транспортные средства, медицина и другие отрасли промышленности.Продукт поддерживает индивидуальную настройку ассортимента и подходит для использования в лабораториях или на рабочих местах в различных отраслях промышленности.

Функции продукта

Функция двустороннего сканирования контура

1) Двустороннее сканирующее измерение

Контактное измерение производится путем скольжения между Т-образным стилусом и измеряемой поверхностью. Он может тестировать и проверять контур, двумерный размер и двумерное смещение объекта. Его главное преимущество заключается в том, что он может непосредственно измерять поверхность определенных деталей, которые трудно измерить, таких как отверстия, канавки и другие детали, которые трудно обнаружить другими измерительными приборами, и он может непосредственно считывать или рисовать форму кривой контура поверхности в соответствии с определенным стандартом оценки, а также скорость измерения высокая, результаты надежные, а управление удобное.

2) Специально разработанная способность к непрерывному восхождению

Благодаря возможности непрерывного подъема до сотен миллиметров, он очень подходит для измерения широкого спектра поверхностей с крутыми склонами. Большие заготовки можно легко измерять, не переворачивая и не наклоняя. Угол подъема может достигать 78°.

3) Медленный спуск по крутым склонам, безопасный спуск по склону

Интеллектуальный спуск на 87°, крутой склон и медленный спуск позволяют максимально избежать повреждения стилуса при столкновении.

4) Интеллектуальный отбор проб, постоянное разрешение кончика иглы

Интервал отбора проб изменяется в зависимости от поверхности заготовки и может быть отрегулирован в любое время, чтобы обеспечить равномерный отбор проб по поверхности заготовки и действительно восстановить первоначальную форму заготовки.

5) Интеллектуальный контакт с постоянным усилием

Двустороннее электронное измерение усилия 10-150 Мн регулируется произвольно и подходит для измерения всех видов мягких и твердых заготовок.

6) Более высокая эффективность

Скорость измерения в 5 раз выше, чем у традиционных профилировщиков, а время подъема иглы составляет <0,1 с. Оснащенный ручкой управления, он работает плавно, быстро, эффективно и обеспечивает лучший опыт работы.

7) Графический анализ

Для получения данных о форме контура измеряемой детали метод подгонки используется для оценки дуги, угла, наклона, расстояния и т.д., чтобы можно было измерить радиус, диаметр, расстояние между канавками, угол, наклон, выступ, горизонтальное расстояние, вертикальное расстояние, ступени и другие параметры формы. Он включает в себя такие функции, как расчет базовых элементов, расчет межэлементных связей, расчет единиц измерения, управление координатами и допуски на маркировку.

Вы можете вручную выбрать локальные элементы графика, точно измерить и рассчитать координаты, расстояние от точки до линии, центр дуги, вершину дуги и т.д., а также непосредственно оценить допуски по форме и положению, такие как округлость, прямолинейность и параллельность.

Результаты тестирования также можно импортировать в Auto CAD, Excel или напрямую использовать собственную функцию контура программного обеспечения для вторичного анализа, которая подходит исследователям для проведения углубленных исследований, значительно улучшая применимые характеристики прибора.

Функция сканирования резьбы

1) Полностью автоматическое определение датчика заглушки цилиндрической резьбы, датчика кольца цилиндрической резьбы, датчика заглушки конической резьбы, датчика кольца конической резьбы, датчика кольца с гладкой поверхностью, датчика заглушки с гладкой поверхностью и других комплексных параметров различных внутренних и внешних измерителей размеров, таких как действующий средний диаметр, одиночный средний диаметр, основной средний диаметр, большой диаметр, малый диаметр, шаг, угол зуба, полуугол зуба, прямолинейность стороны зуба, угол подъема резьбы, конусность и другие параметры.

2) Он может обнаруживать трапециевидную резьбу, частичную трапециевидную резьбу, зубчатую резьбу и другие резьбы с большим наклоном, а также может обнаруживать обычные резьбовые заготовки.

3) Он может определять комплексные параметры резьб с одной головкой и с несколькими головками.

4) Протестируйте различные типы GB (национальный стандарт), ISO (международный), BS (имперский), ANSI (американский стандарт), DIN (немецкий стандарт), JIS (японский стандарт) и другие датчики.Самая полная и профессиональная база данных стандартов резьбы в Китае для удовлетворения потребностей отечественных заказчиков.

5) Соответствует различным процедурам и стандартам обработки резьбы и автоматически определяет результаты испытаний в соответствии с процедурами и стандартами.

6) Одно измерение может автоматически записывать и отображать данные о резьбе и различные параметры резьбы в любом положении, а также автоматически генерировать графики, соответствующие данные о параметрах и диаграммы анализа тестируемой резьбы.

7) Полностью автоматическая идентификация стилусов и приспособлений позволяет избежать таких проблем, как ударники, вызванные ошибками в эксплуатации.

8) Анализ одностороннего сканирования: поддержка одностороннего сканирования и анализа датчика.

9) Контроллер позиционирования стилуса: добавьте удобную для пользователя панель кнопок, чтобы сделать управление более гибким.

10) Интерфейс дружественный, а страница управления на чисто китайском языке больше соответствует привычкам китайских пользователей.

11) Записи измерений управляются централизованной базой данных, результаты измерений сохраняются автоматически, а имя файла сохраняется в спецификации типа датчика с номером измерения, что позволяет увидеть название и понять его значение. Записи измерений можно запрашивать и управлять ими в соответствии с типом тестируемой резьбы, производственной единицей, заводским номером, инспектором, единицей доставки образца, номером измерения, датой проверки и датой вступления в силу и т.д.

12) Из базы данных можно выбрать несколько записей для печати записей измерений или сертификатов пакетами.

13) Данные измерений можно выводить в документы Word, Excel, AutoCAD (опционально).

14) Вывод отчетов в нескольких форматах Word и PDF, а также поддержка полных пользовательских отчетов, индивидуальных отчетов о результатах измерений и форматов сертификатов, особенно подходящих для требований отечественных измерительных учреждений к отчетам.

15) Стандарты резьбы (опционально) могут быть настроены в соответствии с потребностями клиента.

16) Он может загружать алгоритм анализа специальных резьб, отличный от определения системы, особенно подходящий для анализа и расчета специальных резьб, таких как упорные резьбы, что удобно для индивидуальной разработки.

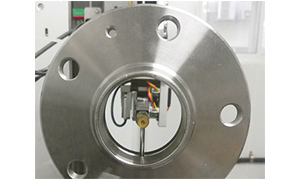

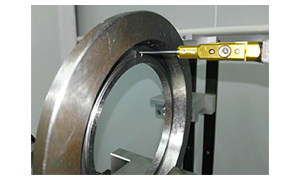

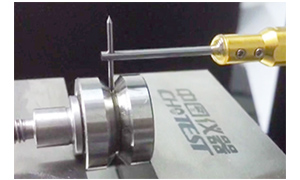

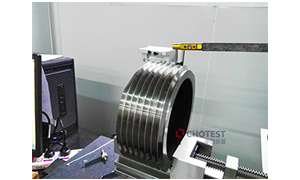

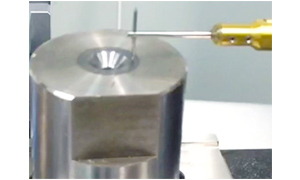

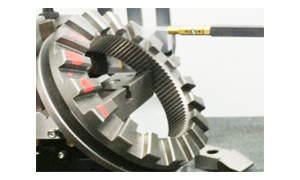

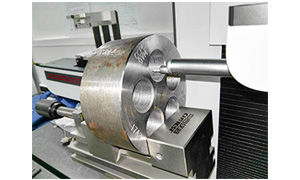

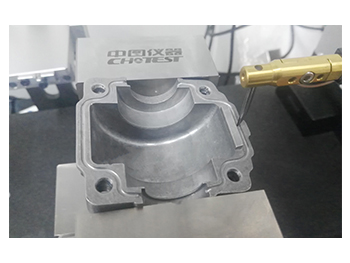

Пример применения
