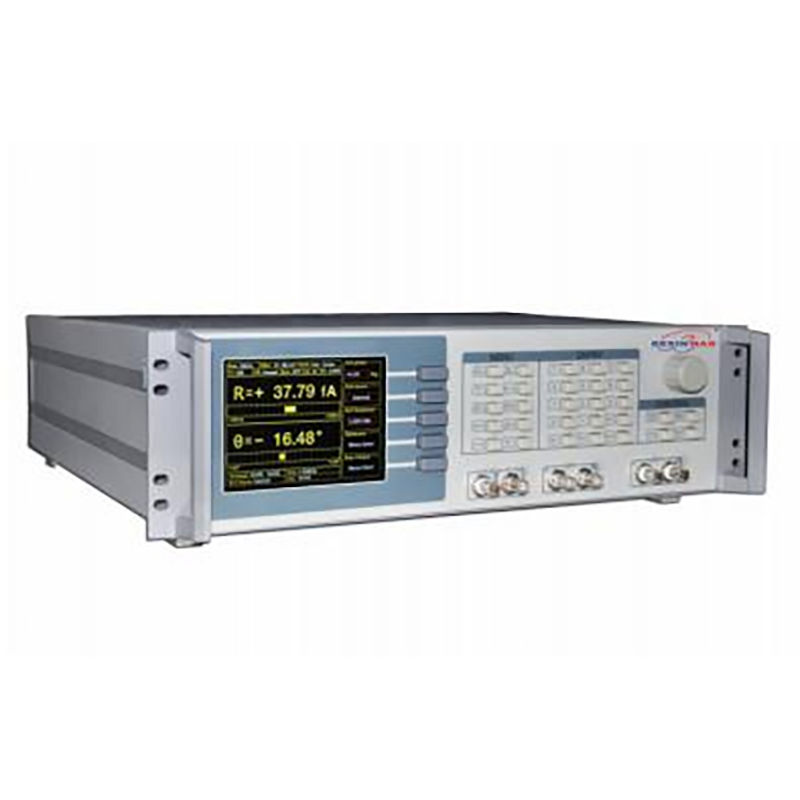

Усилитель с фазовой автоподстройкой DXA-001

Канал входного сигнала

Малошумящий аналоговый входной усилитель, используемый в lock-in amplifier, может эффективно обрабатывать дифференциальные или несимметричные сигналы, а его эквивалентный входной шум составляет всего 5 Нв/√Гц. Входное сопротивление этого канала составляет 10 Мом, и уровень входного сигнала может быть определен при полной шкале выходного сигнала от 1нВ до 1В. Он может быть применен для измерения входных сигналов тока, а входное переменное усиление по току составляет 106 или 108 В/А.

Канал передачи сигнала

Цифровой блокирующий усилитель DXA-001 может использоваться как во внутреннем, так и во внешнем опорном режиме. Когда DXA-001 НАСТРОЕН НА ВНУТРЕННИЙ ОПОРНЫЙ РЕЖИМ, внутренний высокоточный генератор и алгоритм цифрового синтеза прибора могут генерировать синусоидальный сигнал, который умножается на входной сигнал, и фазовый шум практически не влияет на внутренний опорный сигнал. Используя технологию цифрового фазового сдвига, фаза внутреннего опорного сигнала позволяет достичь точности разрешения в 0,001°. Режим внутреннего опорного сигнала прибора может нормально работать в диапазоне частот от 1 МГц до 102 кГц. В режиме внешнего опорного сигнала в качестве внешнего опорного сигнала можно использовать синусоидальный сигнал и логическое электрическое среднее значение TTL. Нарастающий или спадающий фронт внешнего опорного сигнала запускает внутреннюю фазовую автоподстройку (PLL) для выполнения действия блокировки.

Функция отображения

В качестве основного дисплея прибора DXA-001 используется 5,6-дюймовый цветной TFT-экран с разрешением 640×480 точек. Данные, которые могут быть обнаружены встроенным усилителем, такие как значения X, Y, R и θ сигнала, могут быть отображены в числовом виде, в виде столбчатой диаграммы, диаграммы координат XY, отображения полярных координат и т.д.

Одновременное измерение нескольких гармоник

В традиционном блокирующем усилителе одновременно может быть измерен только сигнал основной частоты или некоторая составляющая гармонического сигнала. Таким образом, традиционный блокирующий усилитель не в состоянии удовлетворить требованиям к измерениям, когда одновременно требуются амплитуда и фаза нескольких частотных составляющих. Цифровая часть DXA-001 сочетает в себе технологии FPGA и ARM для достижения более высокой пропускной способности обработки и более гибкой цифровой архитектуры. Точность цифровой обработки может достигать 48 бит, а измерение гармоник 3-х частот может выполняться одновременно, что делает DXA-001 эквивалентным 3 традиционным блокирующим усилителям. Обнаруженная максимальная частота гармонического сигнала может достигать 32767 раз большей основной частоты, но максимальная частота гармоник не может превышать рабочую частоту прибора 102 кГц.

Работа с программным обеспечением ПК

Встроенный интерфейс RS232-USB, используемый в этом приборе, гарантирует, что пользователи могут эффективно использовать все тестовые функции DXA-001 на управляющем компьютере, включая настройку разумных параметров управления прибором и считывание данных, измеренных прибором. Прибор оснащен бесплатной программой LabVIEW, которая позволяет легко использовать DXA-001 в сложных научных экспериментах. В программном интерфейсе LabVIEW пользователь может видеть все команды управления и реакцию обратной связи прибора.
