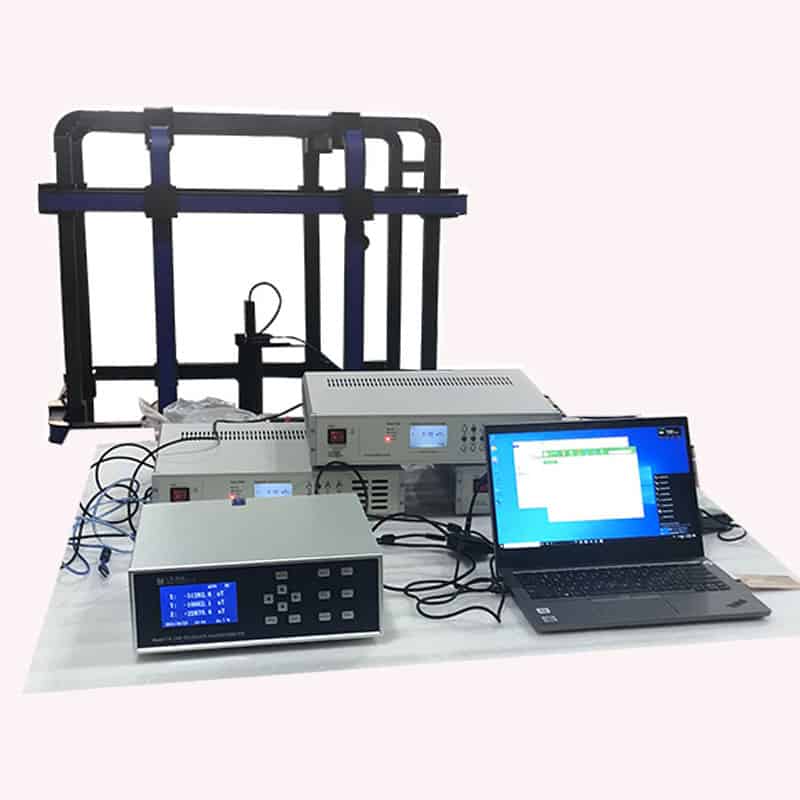

Высокоточная система геомагнитной компенсации и моделирования находится на передовом международном уровне, устройство может создавать высокоточное магнитное поле и эквивалентность направления геомагнитного поля стабильно и эффективно, а также обратную связь в реальном времени и регулировку в реальном времени с использованием высокоточной fluxgate, системы из ста тысяч точек в регулировании обратной связи государственная власть. Флуктуация системы магнитного поля может в режиме реального времени смещать магнитное поле, нулевую магнитную среду для получения 10 нТл в геомагнитной среде, например, в экранирующей комнате с градиентным магнитным полем или экранирующем цилиндре, может генерировать 1 нТл или 0,1 нТл, система может случайным образом генерировать произвольное магнитное поле в трехмерном компоненте для научного эксперимента и моделирование геомагнитных колебаний окружающей среды, эта система широко используется в аэрокосмической промышленности и высших учебных заведениях, точность и стабильность характеристик цифрового уровня, таких как широкое признание, система динамического моделирования с помощью магнитного поля Состоит из устройства, генерирующего магнитное поле, программного обеспечения для управления верхним компьютером и устройства измерения магнитного поля, как показано на рисунке.
Генератор потока состоит из 1 комплекта трехмерных катушек и 3 соответствующих источников питания. Набор трехмерных катушек используется для создания однородного магнитного поля, необходимого для эксперимента. Три катушки оснащены тремя источниками питания для управления катушками трех измерений соответственно. Каждое измерение имеет набор катушек для создания однородного магнитного поля. Высокоточный датчик fluxgate используется в качестве теста обратной связи для регулировки магнитного поля, и сигнал обратной связи настраивается главным компьютером для регулировки значения выходного тока высокоточного источника питания, чтобы обеспечить точное экранирование геомагнитного поля и генерацию требуемого магнитного поля.
Устройство для измерения магнитного поля состоит из магнитометра fluxgate DX-330F и датчика fluxgate, который в основном используется для измерения величины магнитного поля и реального магнитного поля обратной связи в однородном магнитном поле центра катушки.
|
Модель |
Описания товаров |
|

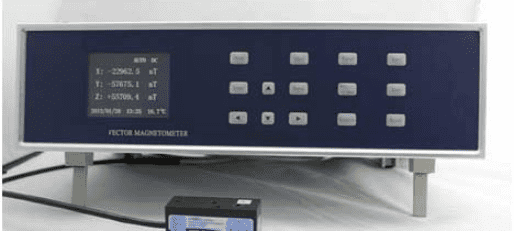

Высокоточный флюксгейтовый магнитометр DX-330F |
Цветное разрешение VGA 6 бит; диапазон 0-100000 НТ; разрешение 0,1 нТ; точность по постоянному току: считывание показаний в диапазоне 0,5% + 0,05% с цифровыми интерфейсами RS-232 и USB, BNC с тремя выходными аналоговыми сигналами, с набором программного обеспечения для передачи данных fluxgate и графики. |
Генератор потока состоит из 1 комплекта трехмерных катушек и 3 соответствующих источников питания. Набор трехмерных катушек используется для создания однородного магнитного поля, необходимого для эксперимента. Три катушки оснащены тремя источниками питания для управления катушками трех измерений соответственно. Каждое измерение имеет набор катушек для создания однородного магнитного поля. Высокоточный датчик fluxgate используется в качестве теста обратной связи для регулировки магнитного поля, и сигнал обратной связи настраивается главным компьютером для регулировки значения выходного тока высокоточного источника питания, чтобы обеспечить точное экранирование геомагнитного поля и генерацию требуемого магнитного поля.
Устройство для измерения магнитного поля состоит из магнитометра fluxgate -330F и датчика fluxgate, который в основном используется для измерения величины магнитного поля и реального магнитного поля обратной связи в однородном магнитном поле центра катушки.

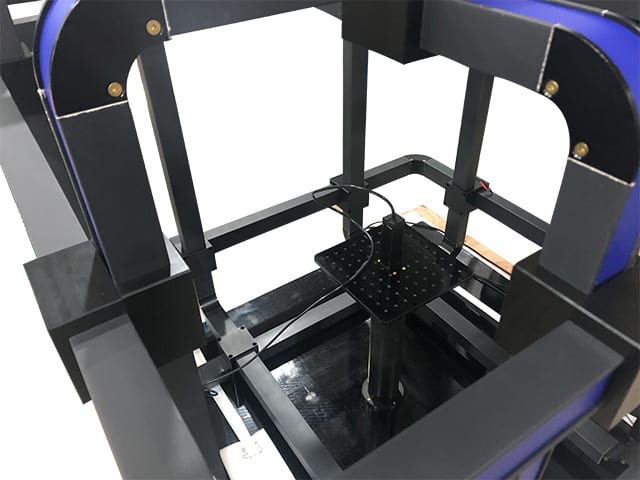

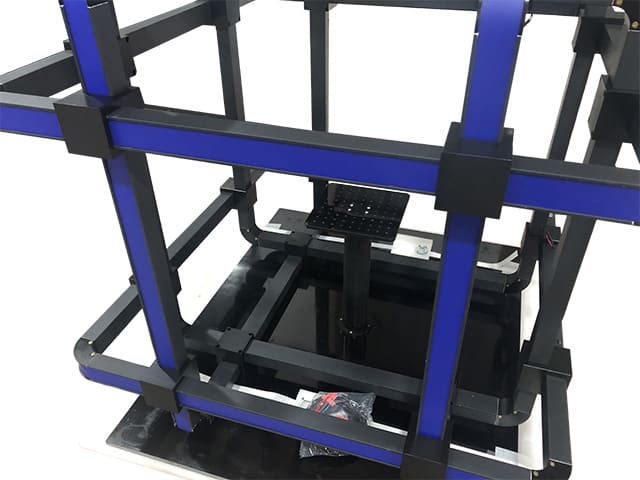

Квадратная катушка Гельмгольца 3DXF50-1 подходит для создания слабого трехмерного магнитного поля, моделирование геомагнитного поля и активное экранирование слабого магнитного поля;
Катушка представляет собой квадратную конструкцию с более высокой прочностью конструкции;
Трехмерными компонентами магнитного поля Bx, By и Bz можно управлять независимо;
Каркас из непроводящего и немагнитного материала, а катушка изготовлена из бескислородной медной эмалированной проволоки;
Технические характеристики
|
Данные. Изделие |
Катушка по оси X |
Катушка по оси Y |
Катушка по оси Z |
|
Магнитное поле |
110 мкт ±10 мкт |
||
|
Коэффициент Б/И |
110 мкт ±10 мкт/А |
||
|
Точность работы в полевых условиях |
1,1 ±0,1нТл |
||
|
Постоянный рабочий ток |
1A |
1A |
1A |
|
Макс. Ток |
2.1A |
2.1A |
2.1A |
|

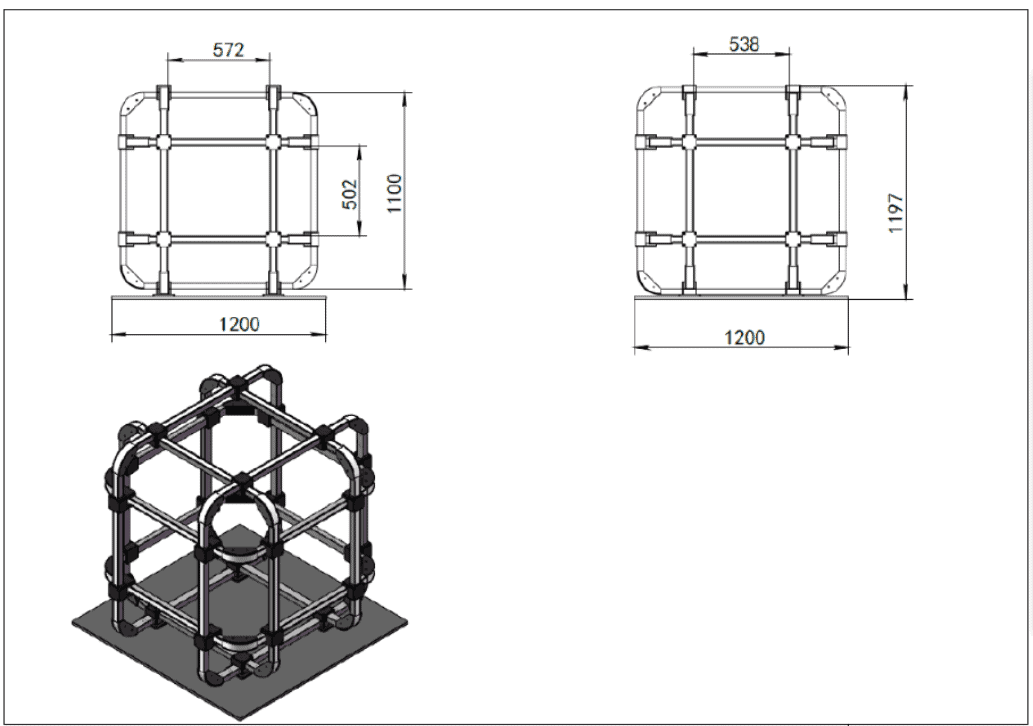

Эквивалентная сторона Length |
1126 мм |
1062 мм |
998 мм |
|
Эквивалентная секундная ходьба |
613 мм |
578 мм |
543 мм |
|
Сопротивление постоянному току при 20℃ |
18.1Ω±1.3Ω |
16.1Ω±1.1Ω |
14.2Ω±1Ω |
|
Индуктивность |
≈64 мч |
≈53 мч |
≈43 мч |
|
Вес |
102 кг |
||
|
Размер однородного поля |
Степень однородности |
|
100 мм *100 мм * 100 мм |
0.07% |
|
Sφ100mm |
0.03% |
|
300 мм * 300 мм * 300 мм |
3% |
|
Sφ300mm |
1% |

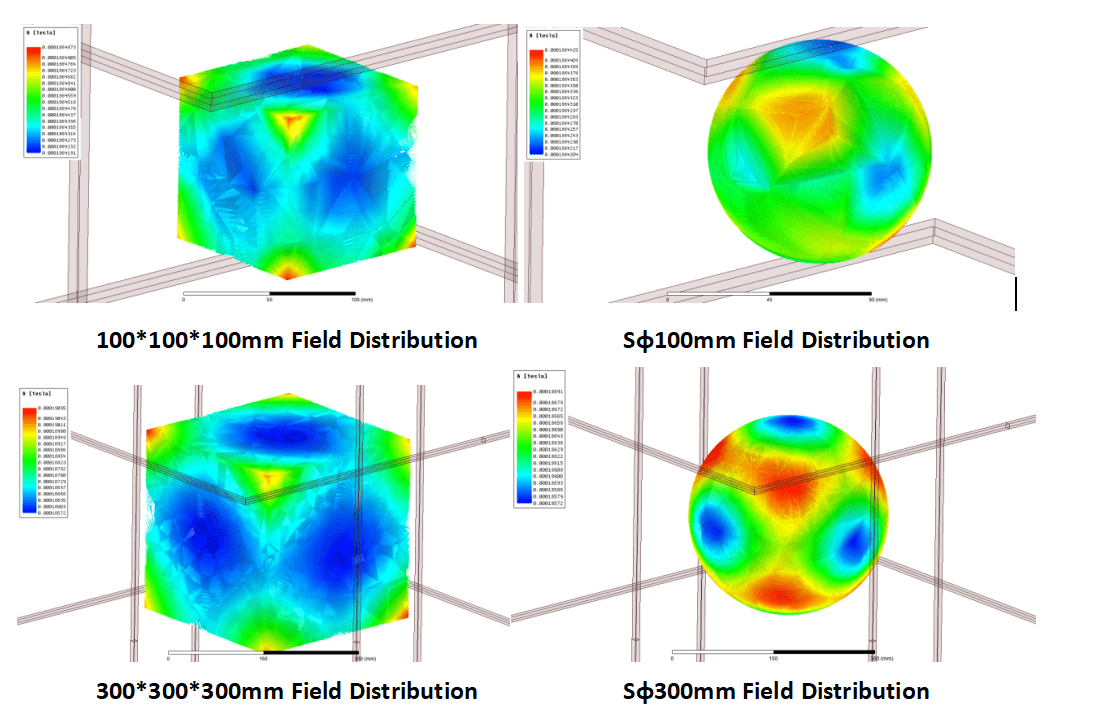

Данные моделирования
Данные испытаний
|
Время тестирования |
Имя |
Тестовое дополнение. |
Прибор |
|
2020.12.15 |
Камень Ванга |
XIAMEN DEXING |
DX-330F |
|
Распределение магнитного поля по оси X |
|||
|
Координата |
Environmental Field |
Folded Field |
Coil Field |
|
(0，0，0) |
-31 |
67401.8 |
67432.8 |
|
（0,0,37.5) |
-129.6 |
67305 |
67434.6 |
|
（0,0,-37.5） |
87 |
67513.5 |
67426.5 |
|
（0，37.5，0） |
-310.1 |
67118.4 |
67428.5 |
|
（0，-37.5，0） |
270.5 |
67699.2 |
67428.7 |
|
（37.5,0,0） |
2.9 |
67419.1 |
67416.2 |
|
（-37.5,0,0） |
-55.3 |
67386.3 |
67441.6 |
|
Степень однородности |
0.0246% |
||
|
Распределение магнитного поля по оси Y |
|||
|
Координата |
Environmental Field |
Folded Field |
Coil Field |
|
(0，0，0) |
-63.4 |
67371.7 |
67435.1 |
|
（0,0,37.5) |
-164.9 |
67275.4 |
67440.3 |
|
（0,0,-37.5） |
50.7 |
67481.3 |
67430.6 |
|
（0，37.5，0） |
-346.7 |
67086.5 |
67433.2 |
|
（0，-37.5，0） |
233.8 |
67666.9 |
67433.1 |
|
（37.5,0,0） |
-37.8 |
67392.5 |
67430.3 |
|
（-37.5,0,0） |
-97.6 |
67346.8 |
67444.4 |
|
Степень однородности |
0.0138% |
||
|
Распределение магнитного поля по оси Z |
|||
|
Координата |
Environmental Field |
Folded Field |
Coil Field |
|
(0，0，0) |
-30 |
-66904.3 |
-66874.3 |
|
（0,0,37.5) |
229.3 |
-66633.8 |
-66863.1 |
|
（0,0,-37.5） |
-329 |
-67216.2 |
-66887.2 |
|
（0，37.5，0） |
-1 |
-66880.4 |
-66879.4 |
|
（0，-37.5，0） |
-36.8 |
-66912.5 |
-66875.7 |
|
（37.5,0,0） |
355.8 |
-66523.5 |
-66879.3 |
|
（-37.5,0,0） |
-395.4 |
-67273.2 |
-66877.8 |
|
Степень однородности |
0.0193% |
||
|
Модель |
Стоимость, доллары США |
|
Система геомагнитной компенсации DXGE-30S |
По запросу |
