Система генерации магнитного поля с нулевым магнитным экранированием DXGE-20

Система генерации магнитного поля с нулевым магнитным экранированием решает проблему, заключающуюся в том, что трехмерная катушка геомагнитной компенсации Гельмгольца не может экранировать колебания геомагнетизма в реальном времени, когда геомагнитное поле экранировано.

Эффект экранирования магнитным полем может достигать более высокого уровня (менее 1 НТ). Благодаря высокоточному флюксгейту, высокоточному линейному источнику питания и трехмерной катушке Хелма-Хольца одинакового диаметра он может достигать магнитного поля в диапазоне (0-100000nT).Генерация трехкомпонентного магнитного поля X, Y, Z может осуществляться с точностью до 0,1 нТл или даже 1pT, а шаг регулировки также может быть точным до 0,1нТл (меньшее магнитное поле может достигать 1pT).lt позволяет производить и экспериментировать с продуктами во многих областях, таких как научные исследования, военная промышленность. промышленность, медицинское лечение очень значимы и широко используются.

Мы можем разработать и спроектировать для вас среду с нулевым магнитным полем большего размера в соответствии с потребностями пользователей, чтобы вы могли выполнять свой немагнитный экспериментальный проект в достаточно большой среде с нулевым магнитным полем. В дополнение к стандартному пермаллою мы также можем производить различные аморфные магнитомягкие материалы, нанокристаллические магнитомягкие материалы. В нулевой магнитный резонатор может быть добавлен тестовый образец или может быть добавлена катушка для создания магнитного поля для проверки физического воздействия тестируемого объекта.

Устройство системы

Экранирующая трубка обеспечивает нулевую магнитную среду и уменьшает внешние магнитные помехи.

3 слоя экранирующего слоя позволяют достичь экранирующего эффекта остаточной намагниченности ≤10 НТ, а колебания магнитного поля могут достигать ≤20 Нт. 5 слоев позволяют достичь экранирующего эффекта ≤1nT, а колебания магнитного поля могут достигать ≤10pT.

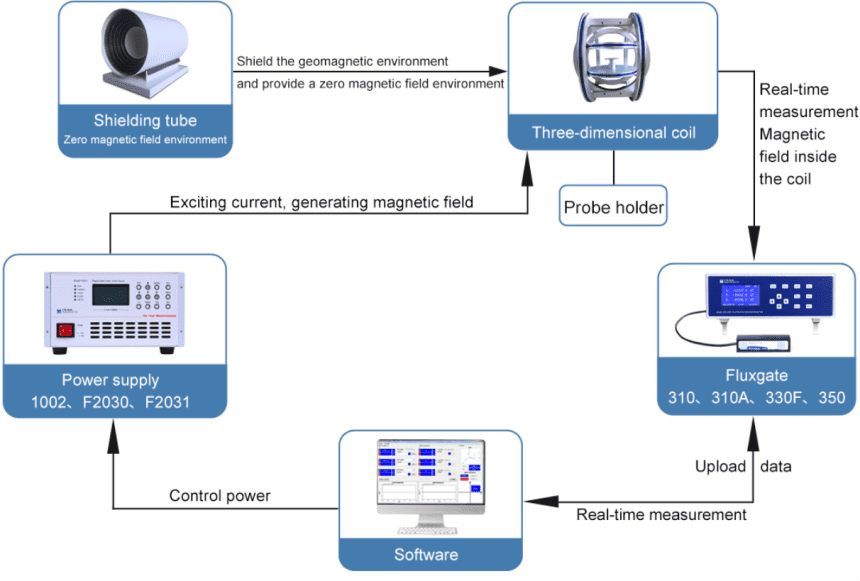

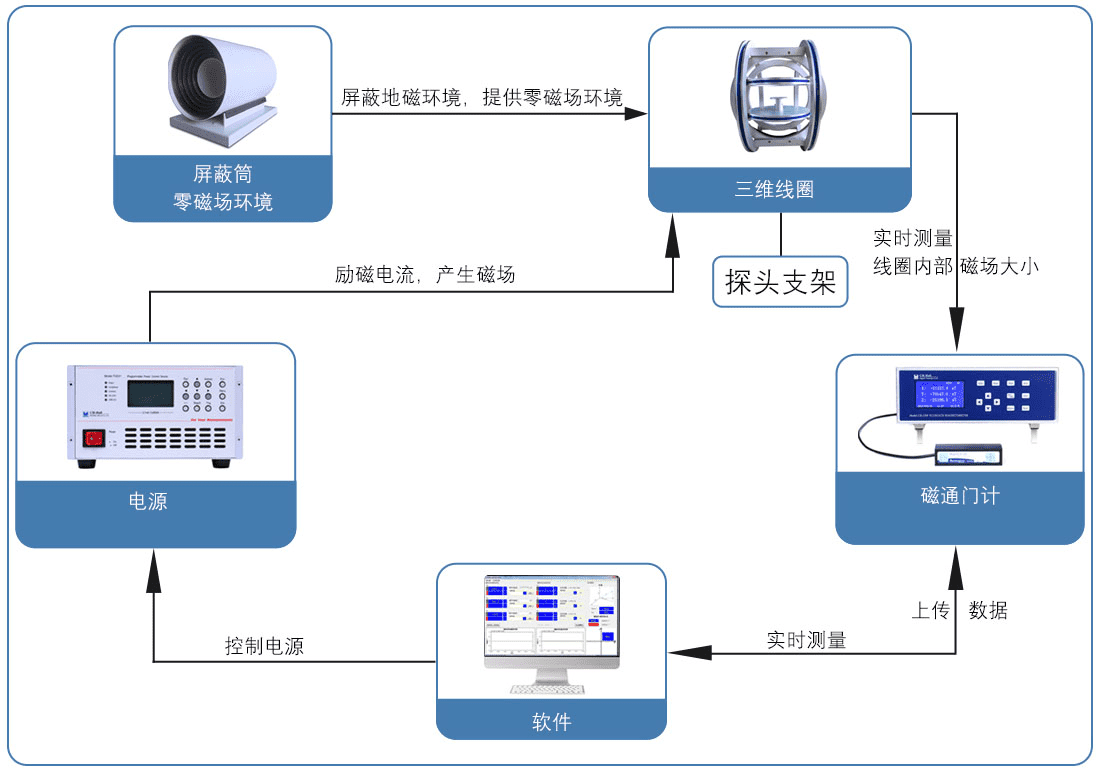

Генератор магнитного поля состоит из набора трехмерных катушек Гельмгольца и трех согласованных высокоточных источников питания. Катушки Гельмгольца используются для создания однородного магнитного поля, необходимого для эксперимента. Три источника питания могут управлять X\Y\Z тремя величинами магнитного поля в каждом направлении. Высокоточный датчик флюксгейта помещается в центр катушки в качестве проверки обратной связи для регулировки магнитного поля. Сигнал обратной связи вычисляется главным компьютером для регулировки текущего значения, выдаваемого высокоточным источником питания, таким образом, чтобы точно экранировать геомагнетизм и генерировать требуемое магнитное поле.

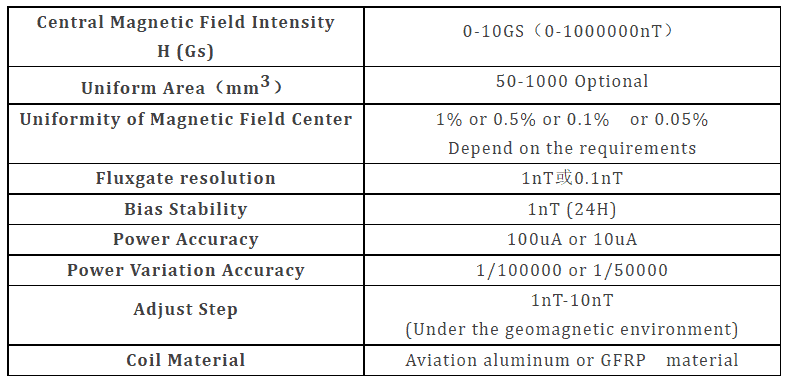

Показатели эффективности системы

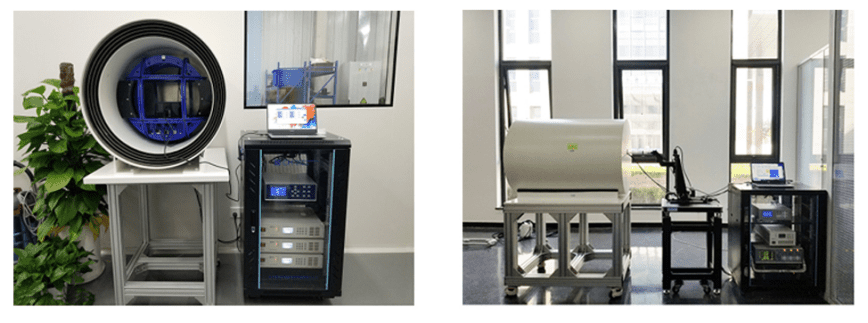

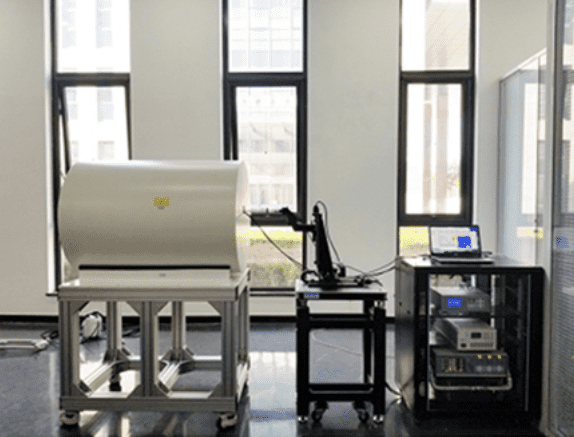

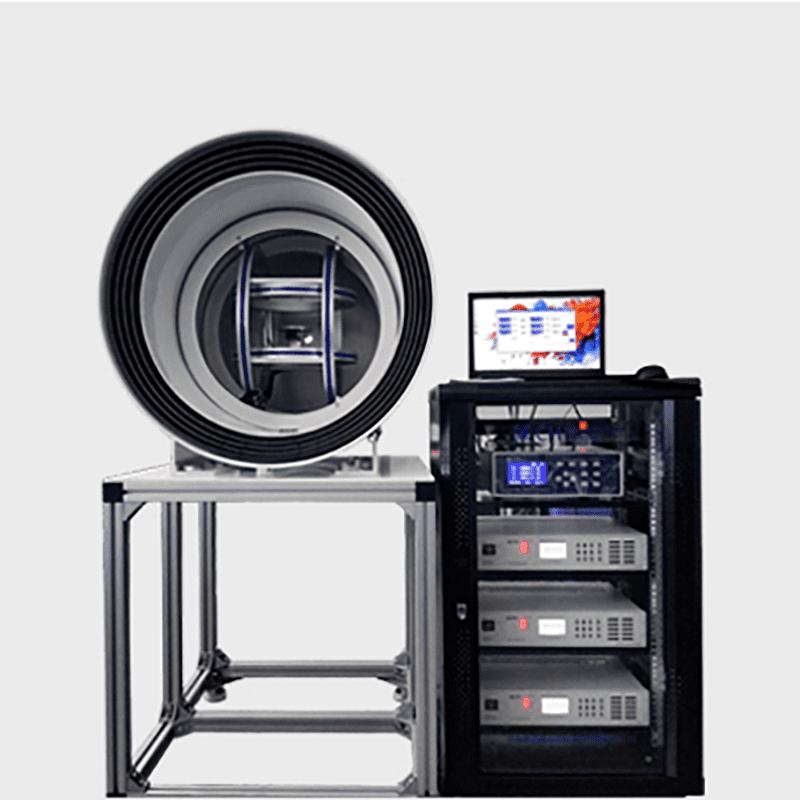

Пример изображения
